怎么根据谐振频率求出微带贴片天线的尺寸？

最快的方式: (真空下的波速 / 谐振频率) * 有损介质内的波速比，
***大部分的情况下有损介质内的波速都比真空下的波速要慢、这个值会是0.850.95之间。以FR4 PCB为例 (300 / (2.45GHz*4)*0.88)) = 26.9mm (这是2.45GHz的1/4波长)。
这是在单面PCB的算法，若是双面板的话就要回归 == (真空下的波速 / (谐振频率*√介电常数))
懂了就懂、不懂得话? 我也没招了。

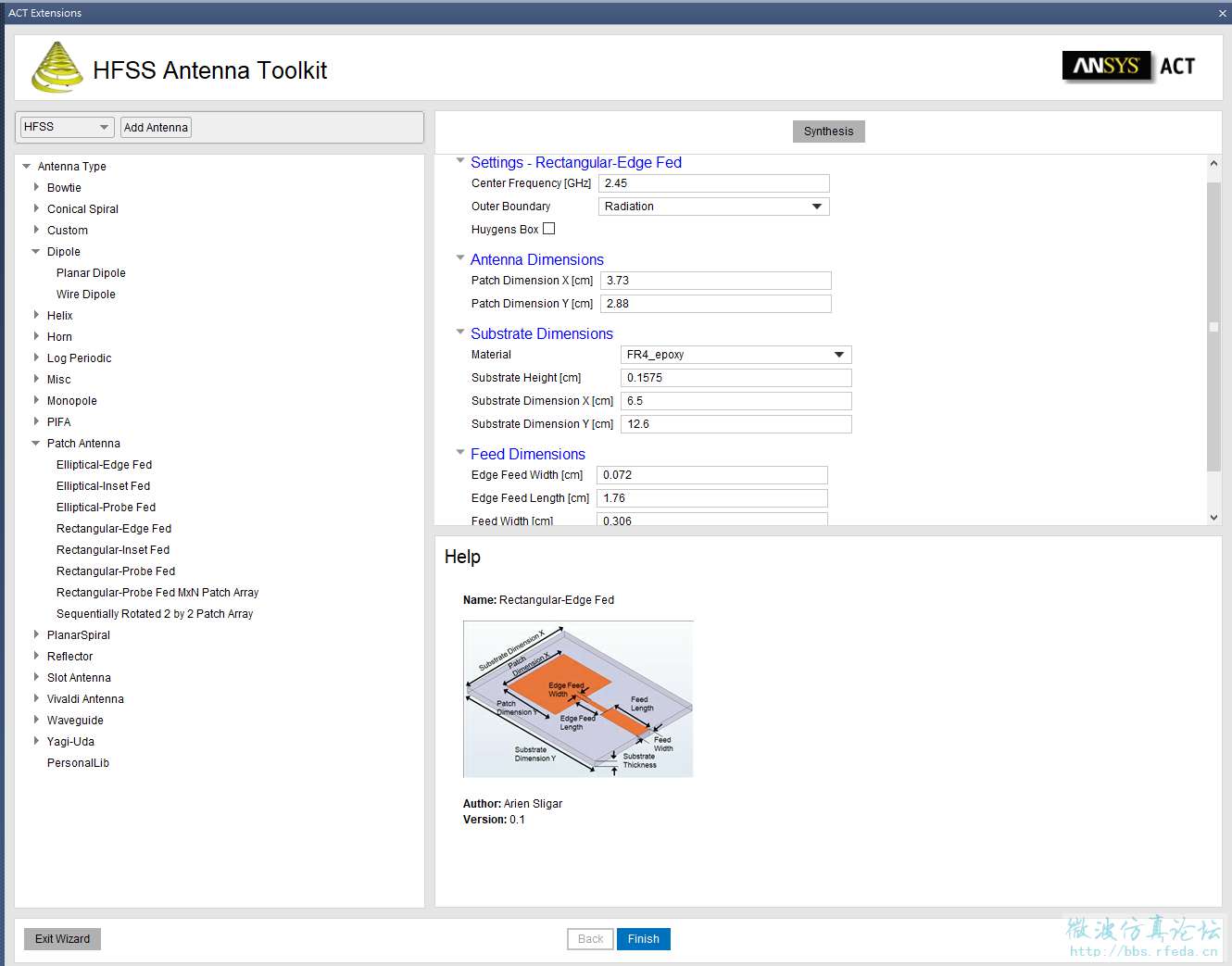

有个捷径 : 旧版本的HFSS 要加上ADK ，新版本的HFSS有自带的ACT Extensions \ HFSS Antenna ToolKit。

谢谢，很有帮助

目前站内讯息无法回复！? 若有问题请直接帖上交流，文挡有隐密性? 请加密压缩贴上来。
