Maxwell如何对磁滞材料进行建模
恩硕科技 ANSYS电磁场
问题描述

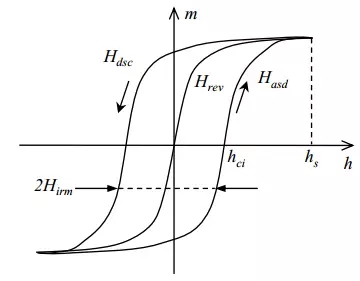

磁滞现象是铁磁材料的固有属性,电机、变压器使用的硅钢片属于软磁材料,剩磁与矫顽力都比较小,所以在电机设计过程中一般使用其平均磁化曲线,磁滞损耗包含在铁耗中,根据斯坦梅茨方程拟合计算其铁耗,这对电机、变压器稳态运行影响较小,但是在特殊工况下,磁滞现象会产生不良影响或者利用其特性开发新的产品。针对铁磁材料磁滞现象,在Maxwell V2014以及后续版本是如何处理材料建模的呢?解决方案一

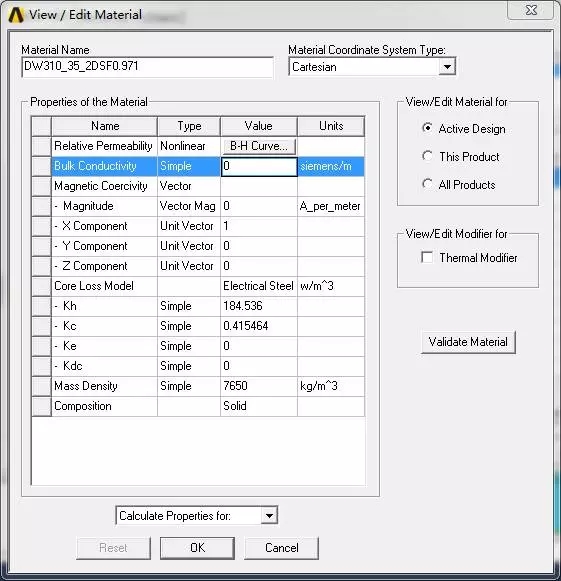

1.打开材料属性卡,设置磁滞材料的属性

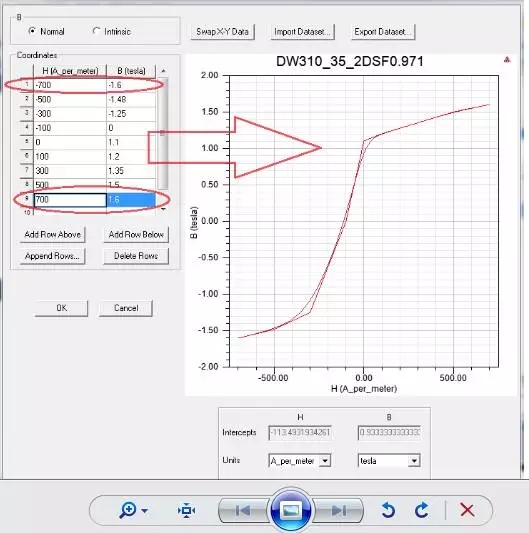

2.添加B-H曲线,此处需添加一条饱和的逐步增加/减小的磁滞回线

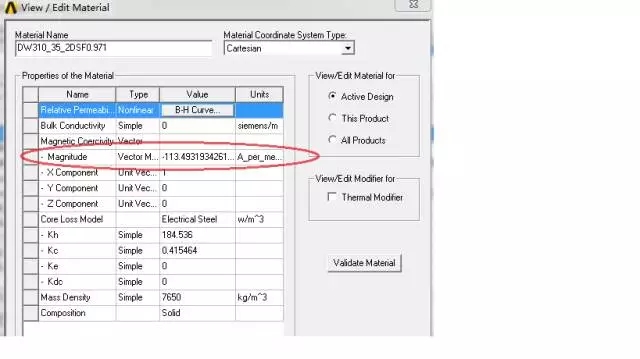

这里需要注意一点,磁化曲线中的第一点和最后一点必须互为镜像,否则软件会报错。确认之后,矫顽力系数会自动生成
解决方案二

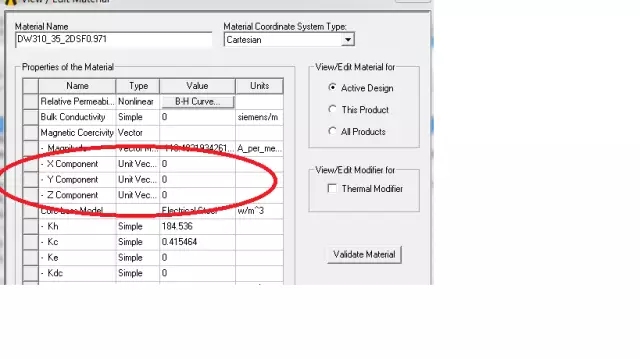

1.按常规方法输入材料的平均磁化曲线,并设置X,Y,Z为0

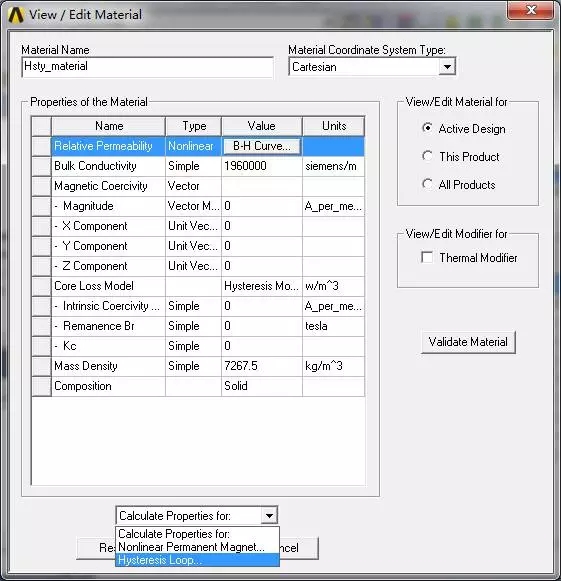

2.Core Loss Model> Hysteresis Model

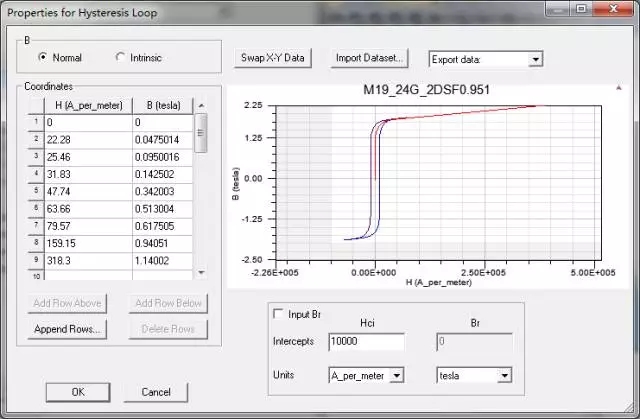

3.自动打开B-H曲线,输入Hci参数
至此两种磁滞材料建模方法介绍完毕。
