大家都来说说,仿真出来的天线方向图和文章里的方向图不一样,基本上都是哪几个方面出了问题?
05-08

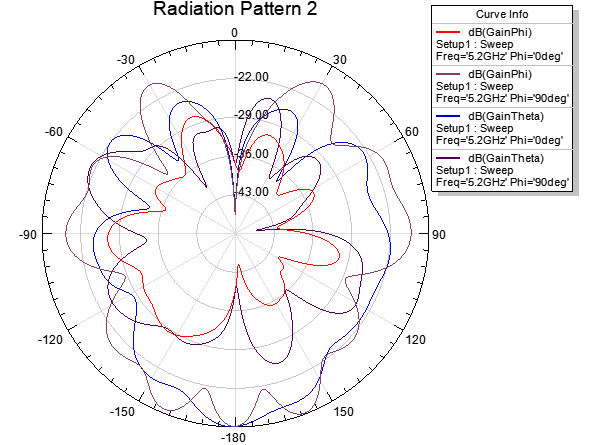

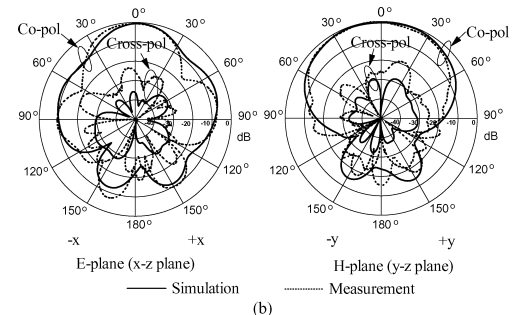

第一幅图是我仿真出来的方向图,第二张图是论文里的方向图,完全没法理解。我仿真了很多篇文章,方向图都不对,我怀疑是
自己看的方式有问题。像这种情况一般是什么问题导致的?
方向图只有求解频率的那个点是对的,不能sweep
小编你最好把你的模型图贴上来比较好判断,或者至少画一个示意图吧?你画方向图选择的平面和模型的关系以及极化方向和模型的关系都会导致结果不一样。或者根本就是你的模型有问题。
discrete正确,fast和interpolating不是按频点划分网格的
简单来说,需要调的,不可完全按照论文的参数仿真,某些参数你要有自己的判断,作者可能会隐一手
