微带同轴转换
05-08

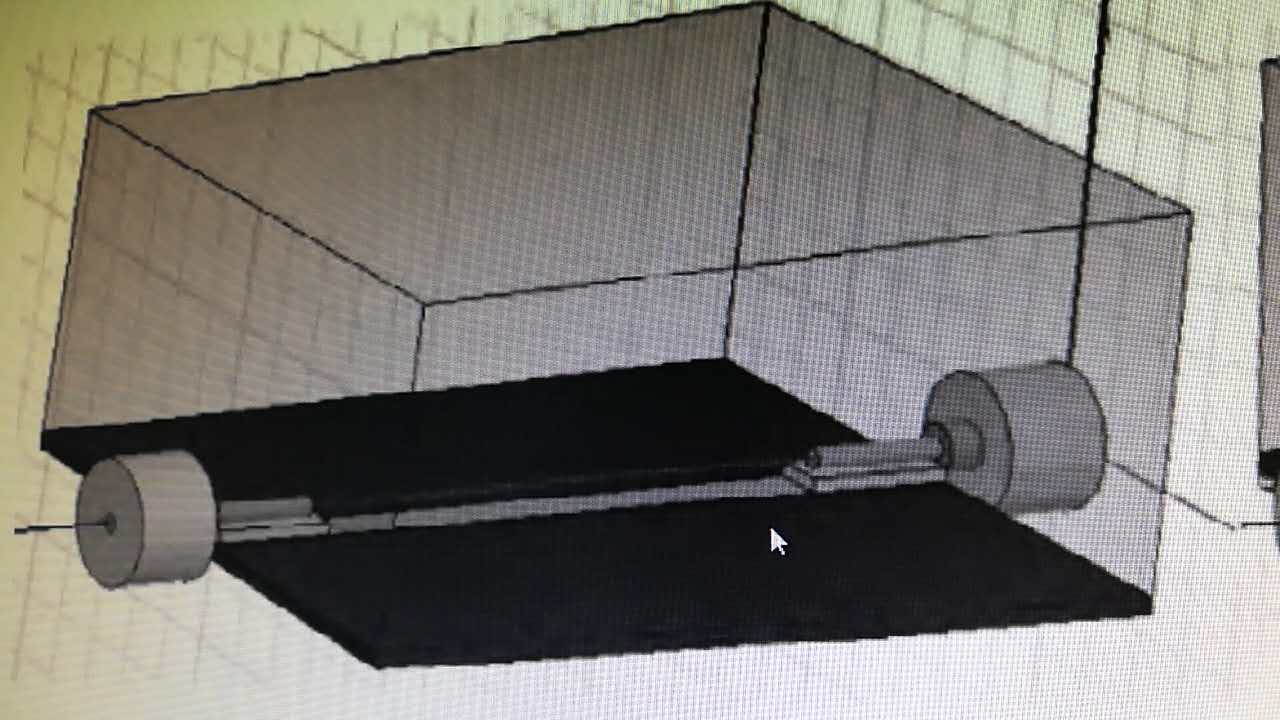

各位大神,我在仿真一段放在金属壳体内背靠背的微带同轴转换,在30GHz以上时插损总会出现突然下降点,请问有遇到这种问题的吗,有的话请指教一下怎么解决的,谢谢!
你可以找找从原理上分析,会不会在高频激励出不同的高次模。
建议查看S11,看对应的频点是否出现大的谐振。
看了下奇点出的电场,腔体的谐振,但是不论怎么改腔体都会在频带内有谐振,有没有什么方法消除腔体的谐振?
S11在对应的点驻波变差
仿这种微带线出现谐振很正常,主要是空气腔引起的,改变空气腔的长宽高试试,或者直接将上腔面设为辐射边界就能解决。
模型能不能给我下?我来看看。
但是实际中放在金属腔体中的微带线怎么仿真
是不是同轴线连接部分的长度导致的?
把腔体宽度减小就可以
