关于线极化边射天线的 文献中的co-pol和cross-pol与HFSS中的gainphi和gaintheta的相同与区别
05-08
在文献中,对于线极化的边射天线的方向图的描述,经常是使用E-plane的co-pol、cross-pol和H-plane的co-pol、cross-pol;而在HFSS中仿真中,常用的是E-plane的gainphi、gaintheta和H-plane的gainphi、gaintheta。
现在想知道的是在同一个E面或者H面,co-pol、cross-pol和gainphi、gaintheta之间是否存在对应关系。在对文献的仿真还原中,发现如果在E面co-pol对应着gainphi的话,那么H面的co-pol就对应着gaintheta。不知道自己的理解是否有问题,请各位大神解答。

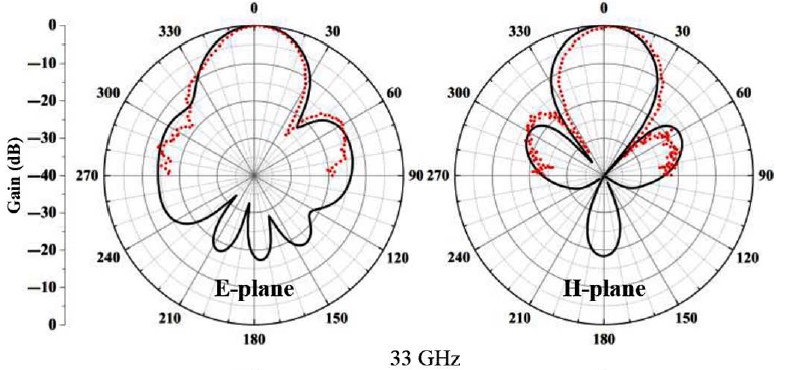

下面给出一个文献上给的结果以及自己仿真还原的结果的对比。

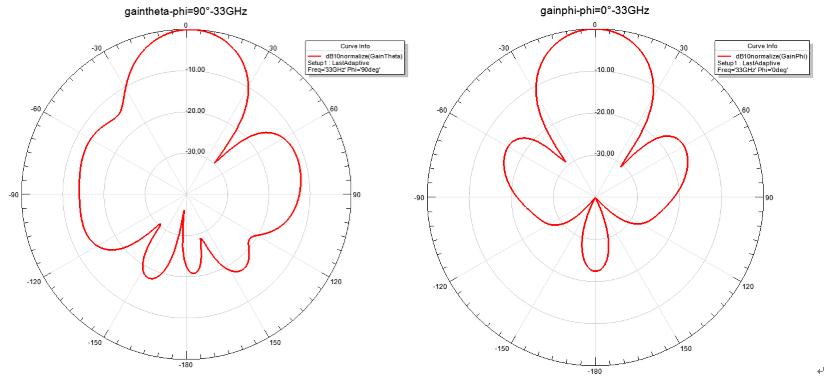

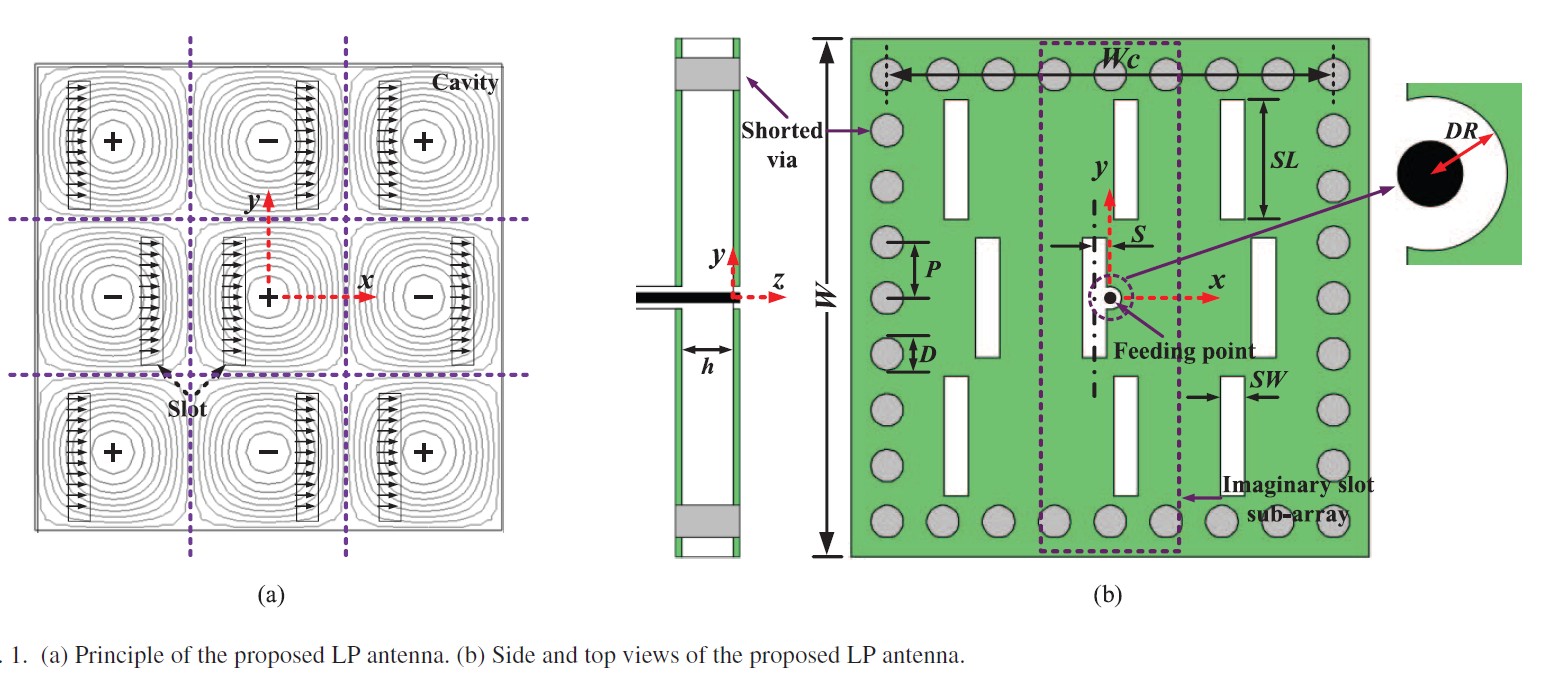

从上图可以看出来,天线是一个线极化的边射天线,文献中给出了E面和H面的主极化方向图。在还原的时候发现E面的主极化对应着phi=90°平面的gaintheta;H面的主极化对应着phi=0°平面的gainphi。那这样是否能说明自己的理解是正确的了?
望各位大神不吝赐教。
现在想知道的是在同一个E面或者H面,co-pol、cross-pol和gainphi、gaintheta之间是否存在对应关系。在对文献的仿真还原中,发现如果在E面co-pol对应着gainphi的话,那么H面的co-pol就对应着gaintheta。不知道自己的理解是否有问题,请各位大神解答。
下面给出一个文献上给的结果以及自己仿真还原的结果的对比。
从上图可以看出来,天线是一个线极化的边射天线,文献中给出了E面和H面的主极化方向图。在还原的时候发现E面的主极化对应着phi=90°平面的gaintheta;H面的主极化对应着phi=0°平面的gainphi。那这样是否能说明自己的理解是正确的了?
望各位大神不吝赐教。
期待大神来解答
