vivaldi天线建模
05-08
vivaldi天线建模:

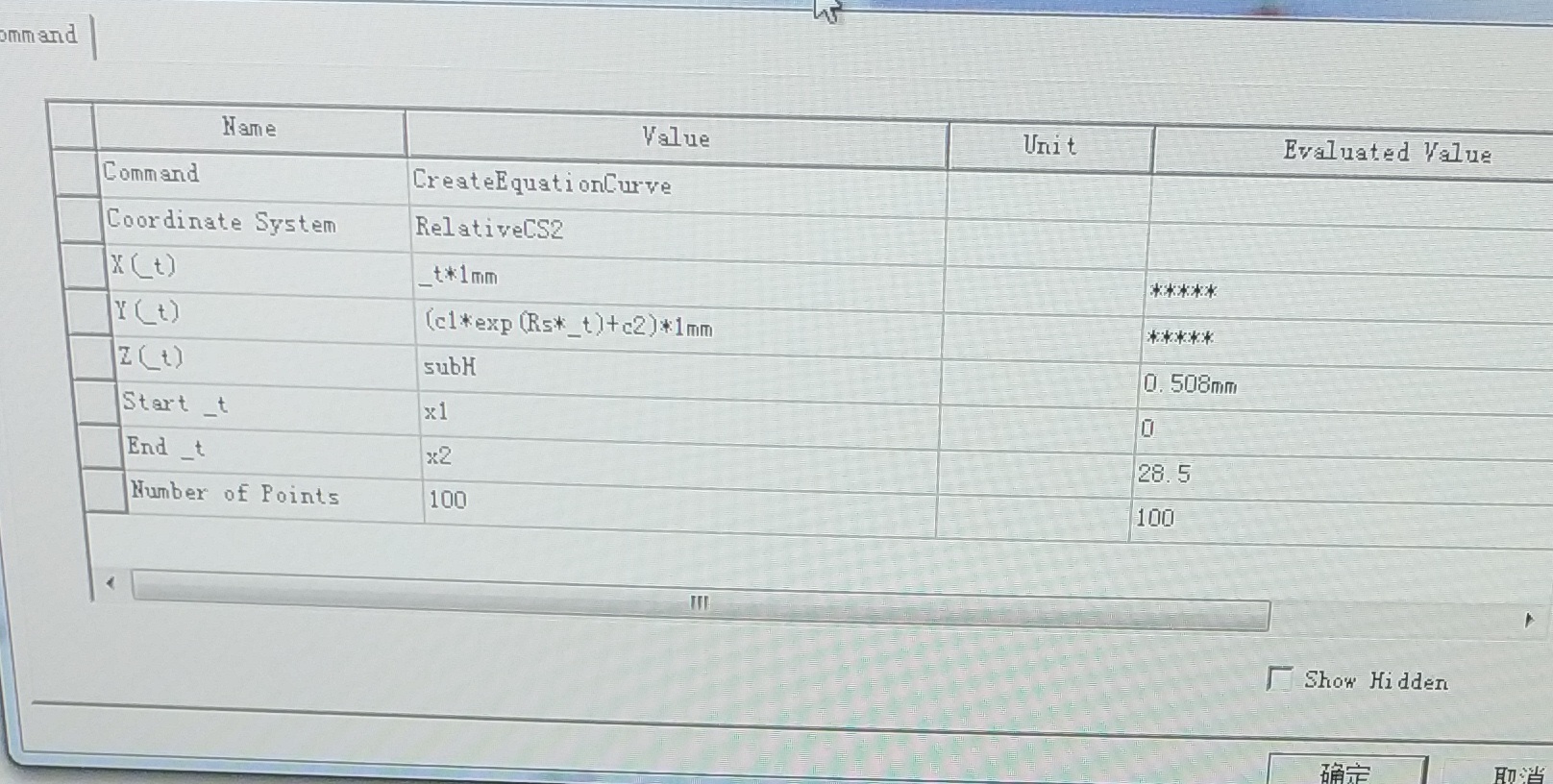

曲线设置时_t 时默认没有单位的,因此在添加曲线的参数时不要加单位
在曲线设置时x、y的表达式乘以1mm即可
曲线设置时_t 时默认没有单位的,因此在添加曲线的参数时不要加单位
在曲线设置时x、y的表达式乘以1mm即可

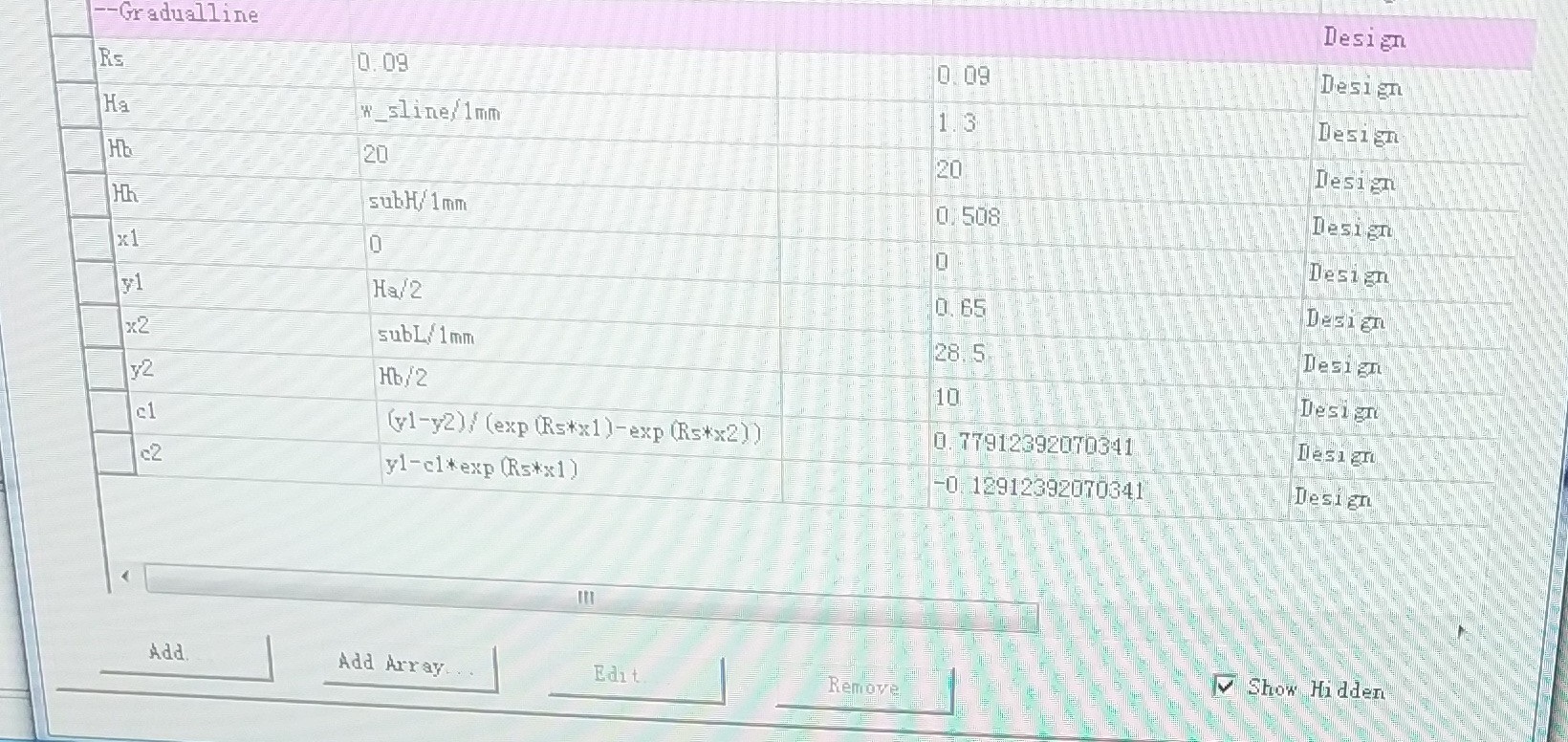

也可以认为_t 单位为米,与大家分享
谢谢 ,模型上传就好了哈哈
厉害了,老哥
忘记说了,当渐变线以及上下边画好后,对四条边unite,然后右键edit——surface——cover lines,最终形成一个渐变的平面。
厉害了,这个天线不错!
厉害了,这个天线不错!
拍照拍出了平面的感觉,也是醉了
