HFSS仿真方形开环谐振滤波器遇到问题求助
05-08
我用HFSS仿真了一个带通滤波器,介质基底采用RO4003,厚度0.508mm,介电常数3.38,损耗角正切0.0027。希望仿真处中心频率在2GHz左右,相对带宽3%的滤波器。可仿真出的结果带内有两个峰值,调节谐振器间间距、微带线宽度、抽头位置等均无果,不知如何解决,望高人指点,万分感谢!有做过相关仿真的希望可以给本人提供些例子!

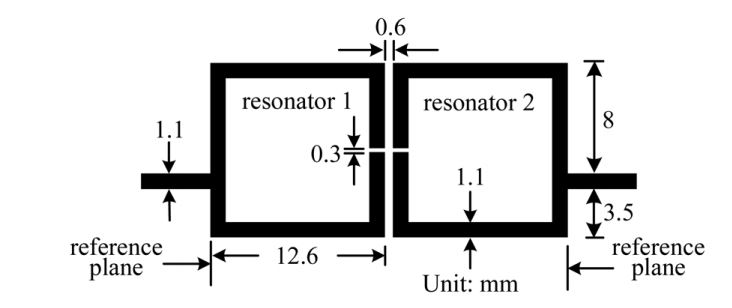

尺寸图、模型图和插损、回波损耗如下图所示:
尺寸图、模型图和插损、回波损耗如下图所示:
过来学习下!
同学,你好,你这个是属于松耦合的状态,一般来说是由于两个耦合器的间距导致的,还有如果回损很大的话,那是由于抽头的q值不对的。
您好,请问这种情况下如何调节能改善呢,抽头的q值是怎么调节的呀?不好意思,我是做微带振荡器的,对于滤波器的情况不是很了解,希望您能指点指点
这个在这里说不清,这样吧,我给个示例给你,我刚做不久的
你可以私聊我,我把方案给你参考,主要这个是比赛用的,不宜上传。
