波导缝隙面阵
05-08

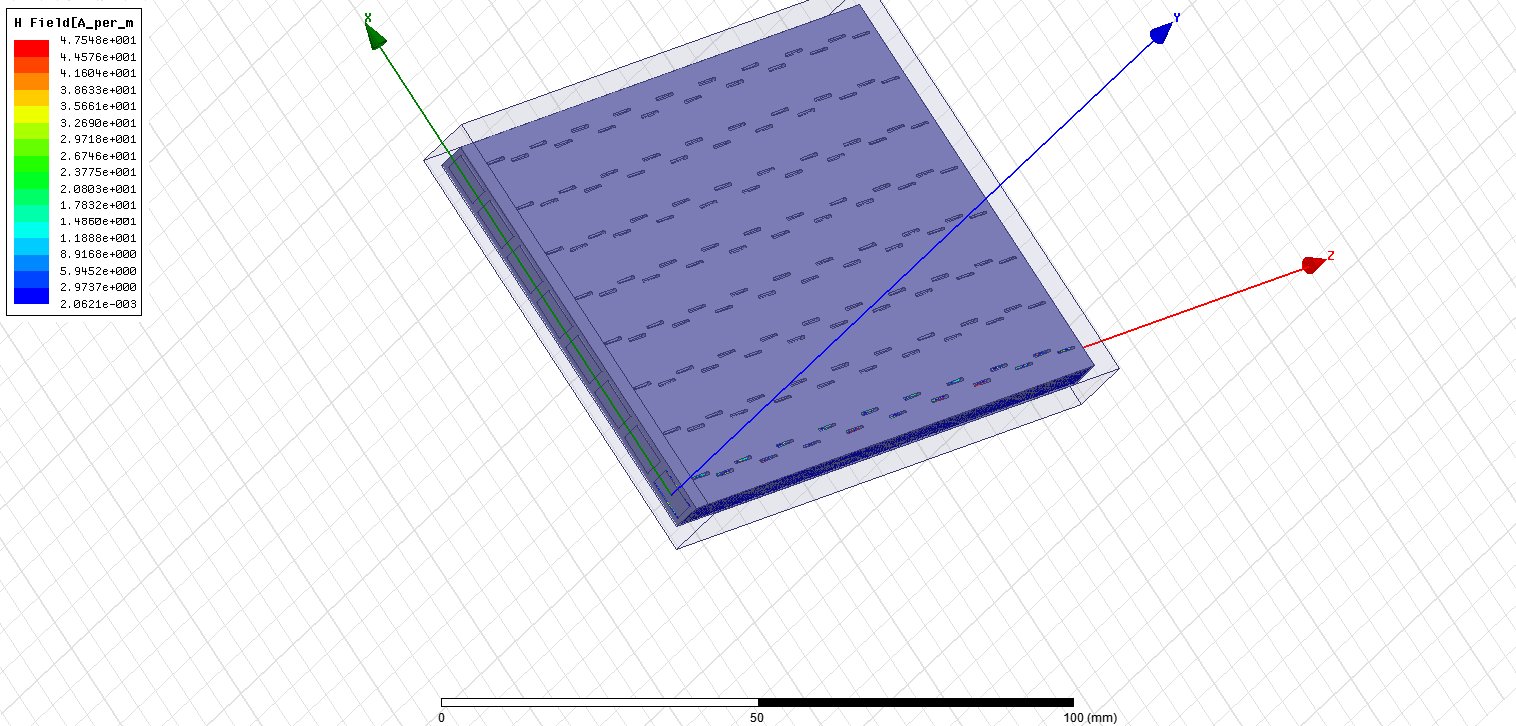

请教:仿真一个波导缝隙面阵,首先仿真得到单根波导缝隙线阵。把线阵按一定间隔排列成面阵,无论如何优化间隔,两个波导线阵的距离d总会大于波导的宽边距离a,即大于半波长,这样总会有和主瓣幅度相近的副瓣出现。
求教:波导间的距离怎么怎么取呢?谢谢。
一般间距就要求在0.58个波长左右啊
在E面组阵的时候利用不等幅分布解决出现主瓣幅度相近的副瓣
更换了波导WR28为WR22,可减少宽边尺寸。解决了
驻波

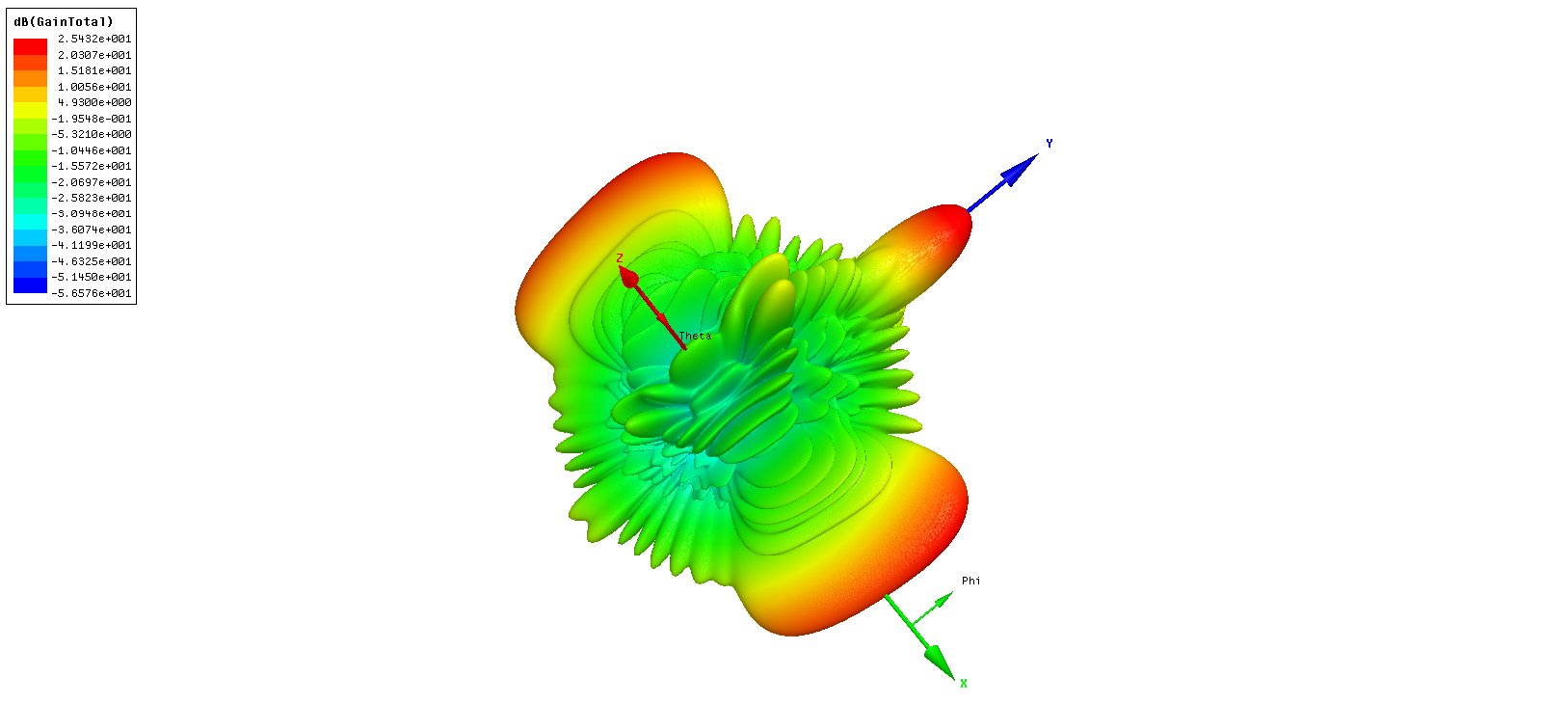

面阵方向图
H面
E面
非常感谢,非常感谢,非常感谢,
非常感谢,非常感谢,非常感谢,
你的增益有28dbi还多?
而且请问您,线阵组成的那个面,你是怎么样实现低副瓣的啊?
抱歉看错了 你有一面副瓣还是比较高的
优化SLL后 可见,E面SLL <-27.5dB , H面SLL< -33dB, 性能较好
请问你这个是行波阵还是驻波阵呢?
这仿的是个 驻波阵
