CST 仿真圆环天线
05-08
1.小环天的具体尺寸要求如何设定,如2GHz的电小环,圆环半径应该为多少?这样的电小环是否能用于实际工作中?S11一般应达到多少?方向图是否与偶极子一致?

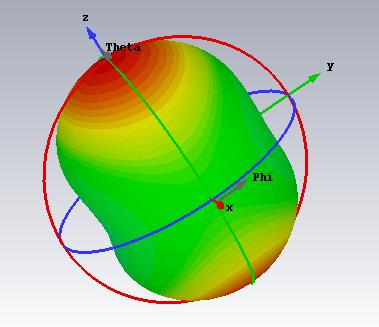

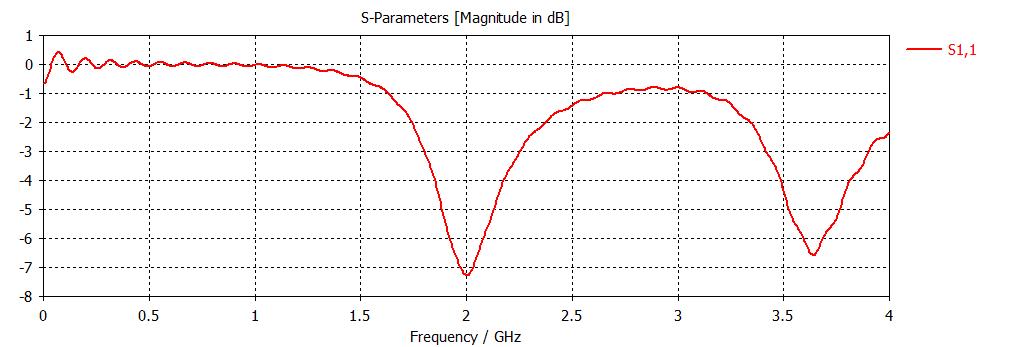

2.环要达到谐振是不是周长为波长整数倍?但以2GHz为例,波长150mm,半径约为28mm,仿出来结果与偶极子不一致,如下图

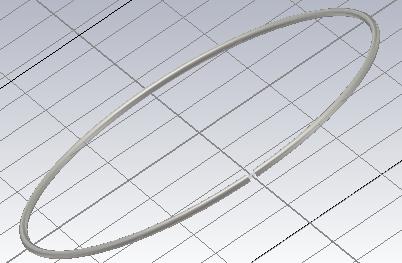

3.CST中仿真环天线是不是画一个圆环开个小缺口,在缺口上加离散端口即可?
2.环要达到谐振是不是周长为波长整数倍?但以2GHz为例,波长150mm,半径约为28mm,仿出来结果与偶极子不一致,如下图
3.CST中仿真环天线是不是画一个圆环开个小缺口,在缺口上加离散端口即可?
1.尺寸没有具体要求,有电小环天线和电大环天线。环天线能不能工作就看能不能和实际电路匹配。一般来说环天线越小阻抗越大,越不容易匹配。S11根据实际需求来,有-10dB和-6dB的都有。电小环方向图和偶极子是一致的(对偶原理)
2.这是电大环,相当于偶极子组阵。阻抗不匹配很正常,都是要调的,不能按照计算来,因为很多是等效的
3.没错。画个同轴线接上去估计结果也是一样的
