求助,关于阻抗的一个奇怪问题
05-08
在做一个短波天线,先仿真的缩比模型(频率10G)基本调好了,然后放大到短波频段出现以下情况:

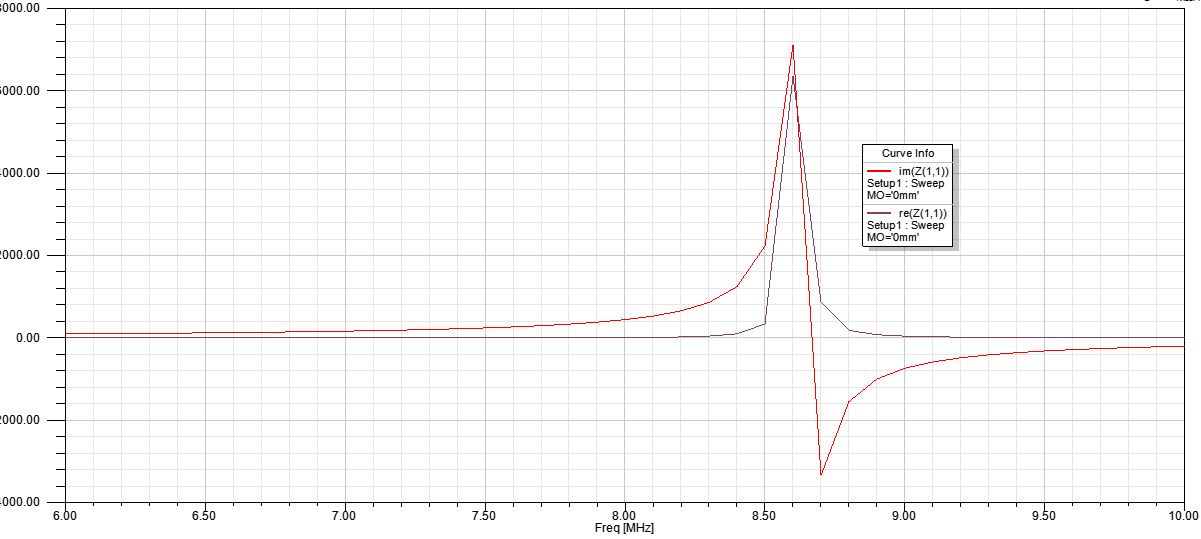

1.端口阻抗Z11 实部RE在扫参数时某些参数点时,谐振时, 阻抗实部出现负数,形状与谐振时虚部相同(关于谐振点上相对称),阻抗虚部与本身实部应有的形状一致,对于这种情况,真加min迭代次数,有可能仿好,但是有的无论增加多少迭代次数,依然不会变好。

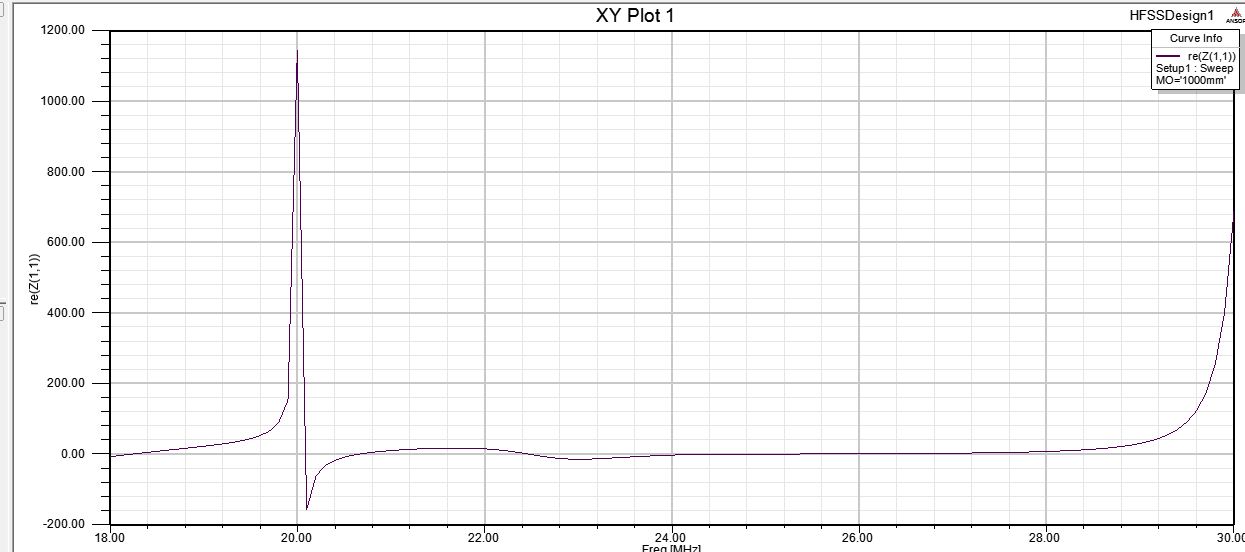

2.阻抗曲线不连续,出现跳变,在非谐振点(与1不同,1出现在谐振附近)
该天线尺寸较大10m*10m*1m,采用带线馈电。但是电尺寸其实不大
正确的阻抗曲线

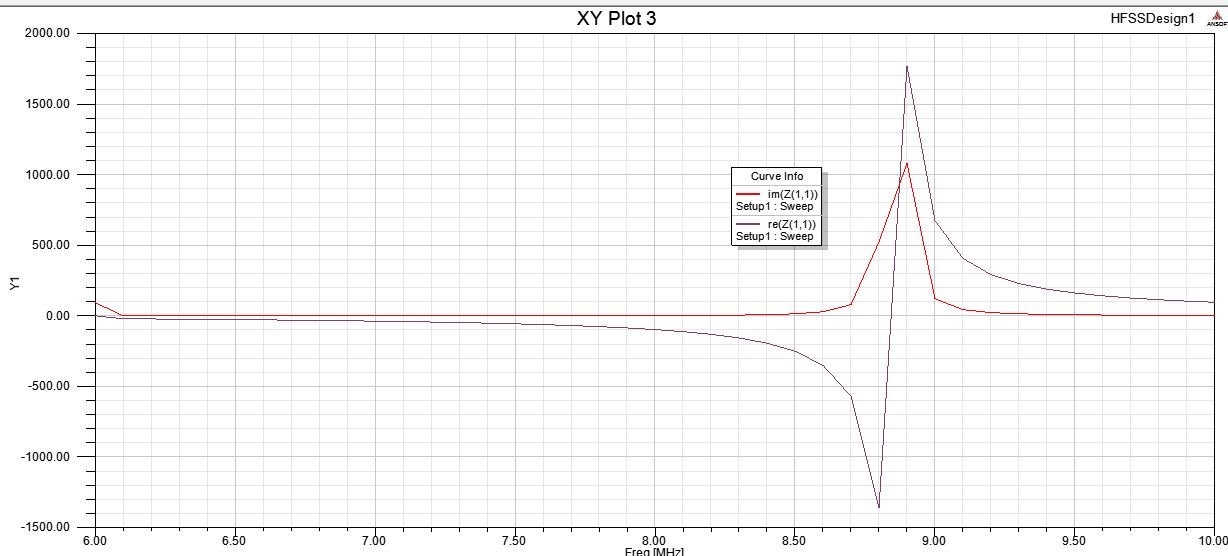

1.端口阻抗Z11 实部RE在扫参数时某些参数点时,谐振时, 阻抗实部出现负数,形状与谐振时虚部相同(关于谐振点上相对称),阻抗虚部与本身实部应有的形状一致,对于这种情况,真加min迭代次数,有可能仿好,但是有的无论增加多少迭代次数,依然不会变好。

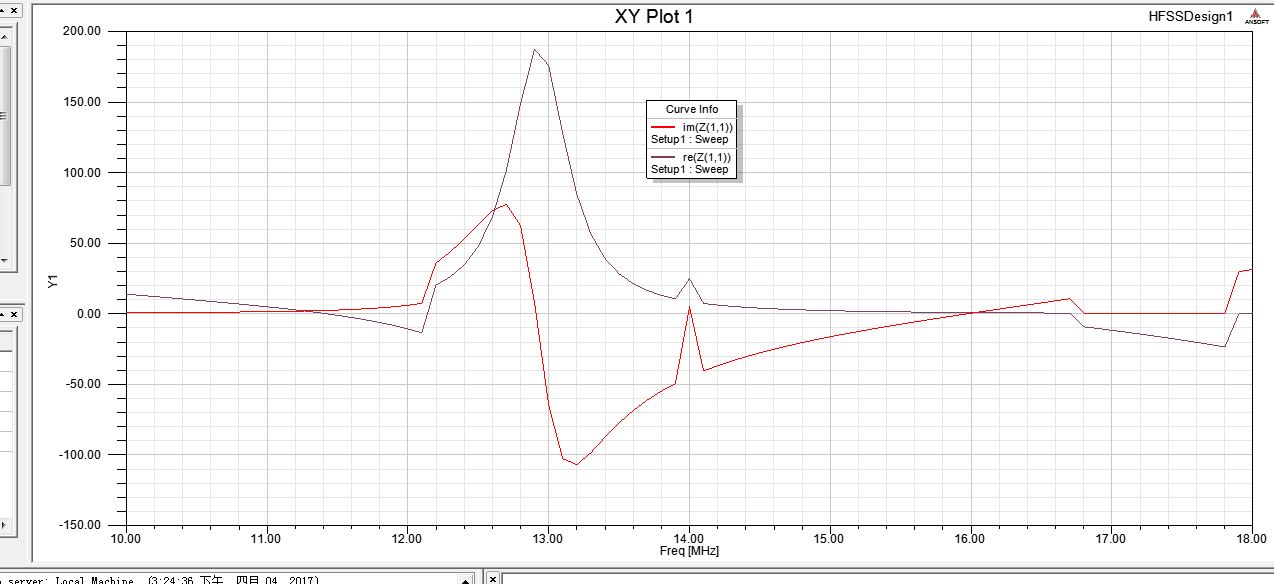

2.阻抗曲线不连续,出现跳变,在非谐振点(与1不同,1出现在谐振附近)
该天线尺寸较大10m*10m*1m,采用带线馈电。但是电尺寸其实不大

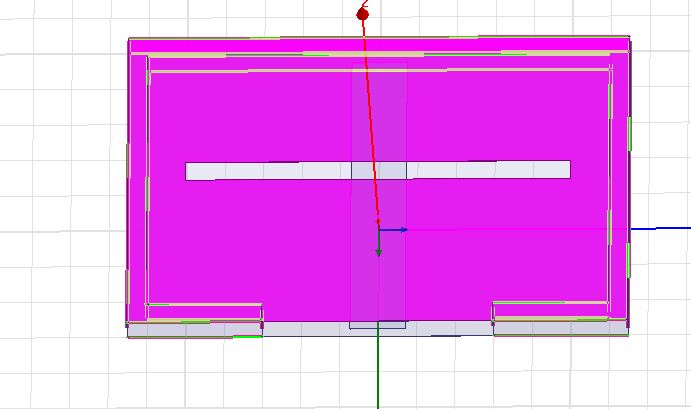

天线模型,带线馈电缝隙天线,频率3-30MHz
波端口馈电
扫参数是移动缝隙位置,改变MOVE指令的位置实现扫位置
9MHZ 20MHZ为传输线谐振,因此阻抗较大,10几M处为天线缝隙的谐振

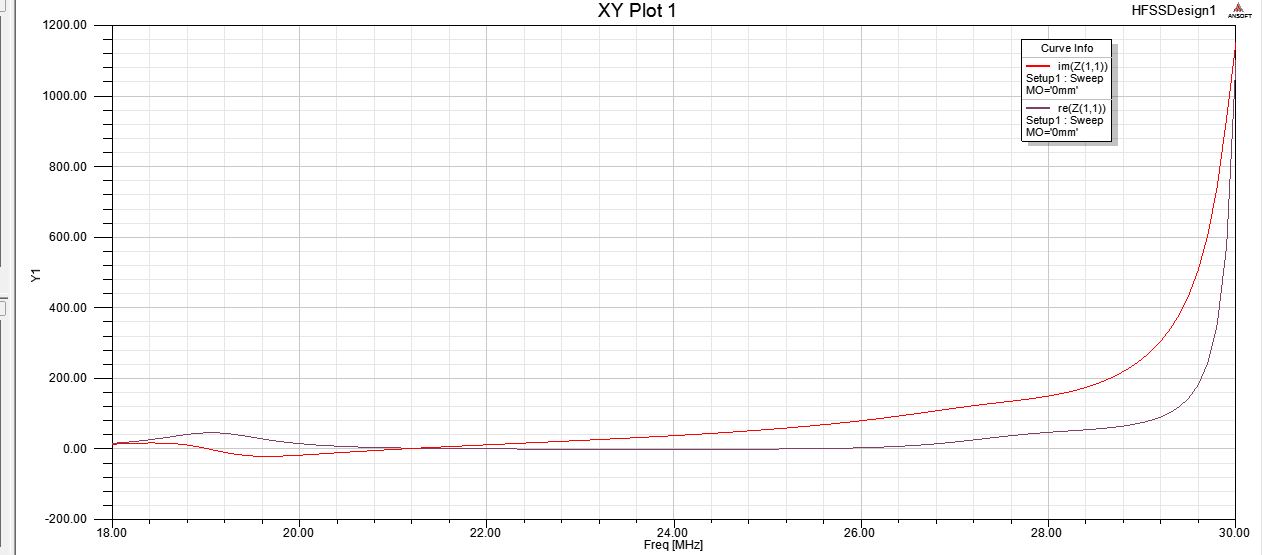

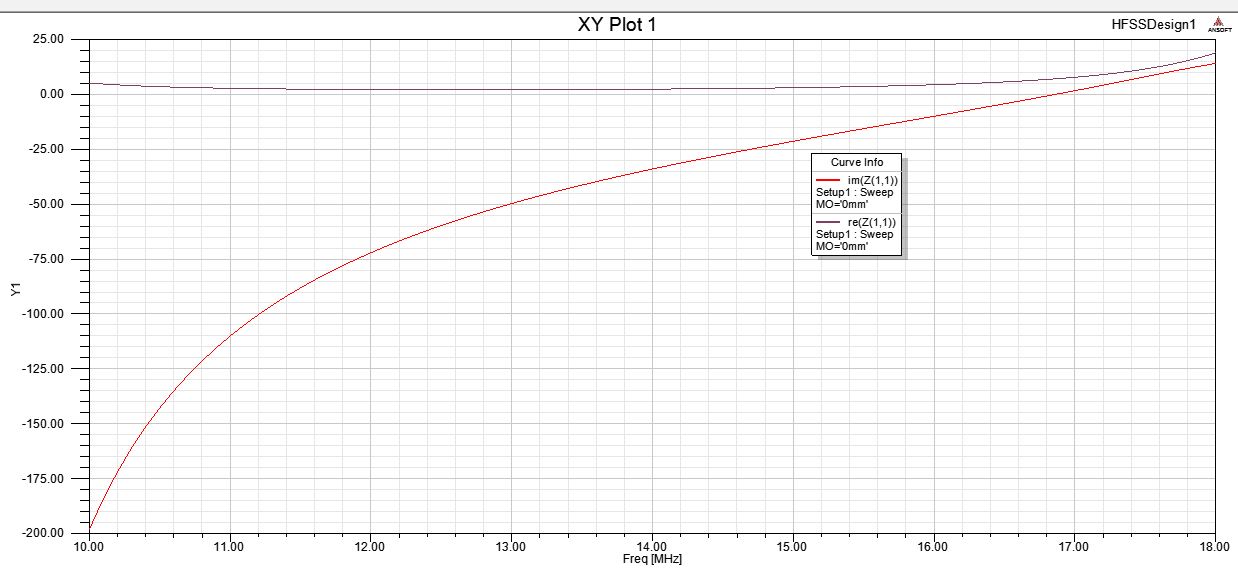

正确的阻抗曲线
对于错误缝隙位置,单独对其仿真,依然同样的错误。

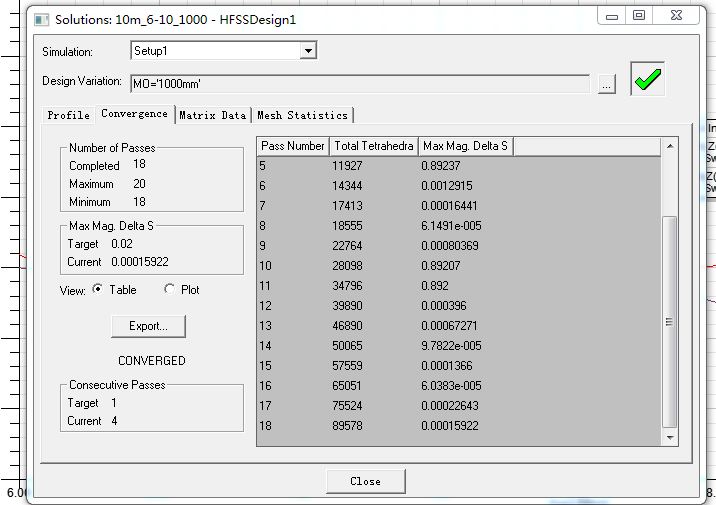

最多迭代到30+次数,依然没有改善
求高手指点,感觉是HFSS的问题?
之前做了挺长时间短波天线,没遇见过这种情况都。
之前都是集中端口馈电的
