关于在HFSS中定义输出变量，生成输出变量关于变量的函数结果图；以及源中的相位问题求解

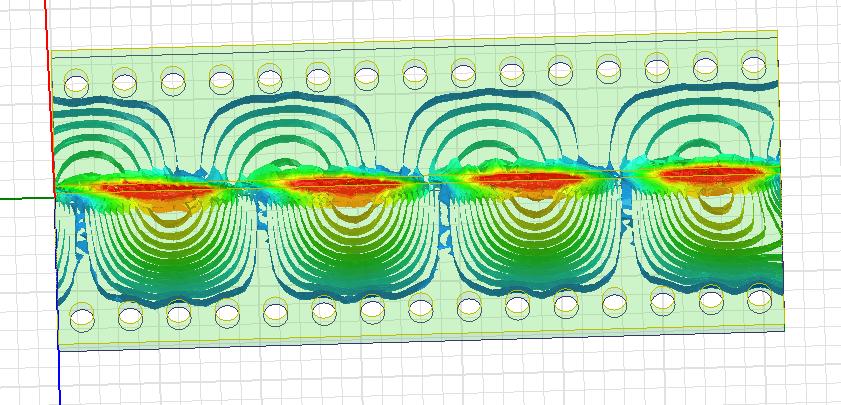

在HFSS画了一个SIW的结构，如下图所示（场型结果也如图所示），左边是一个输入端口，右边在缝的两端是两个端口（该结构总共是3个端口）在SIW的上表面开了一条缝，在缝的左右两边是两个不一样的场形图。就场形图来看，两者是不一样的，那是不是也说明在右边的两个端口处，随着输入端口相位的变化，两个输出端口的相位差应该是随着输入端口的相位的变化而变化的（个人理解，可能是错的）。那现在，开始查看这种变化。

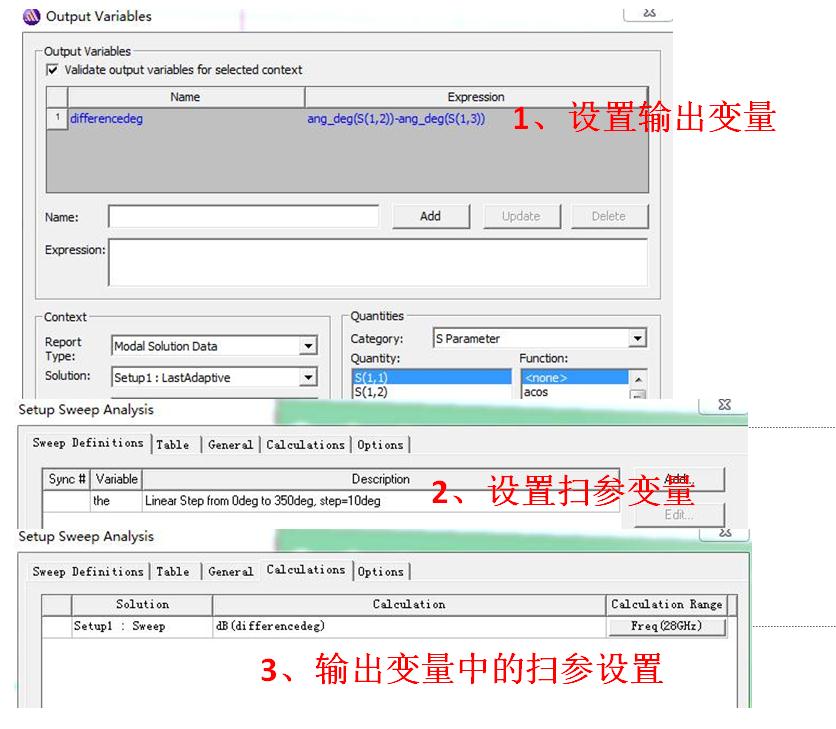

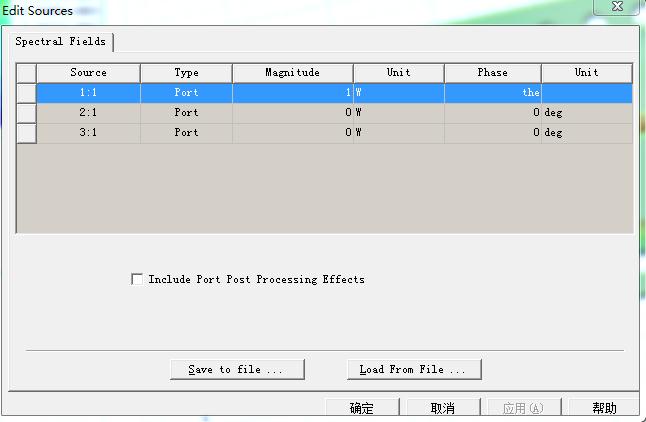

我采用的方法是将输入端口的相位设置成变量，并在设计中进行扫参，如下图所示。

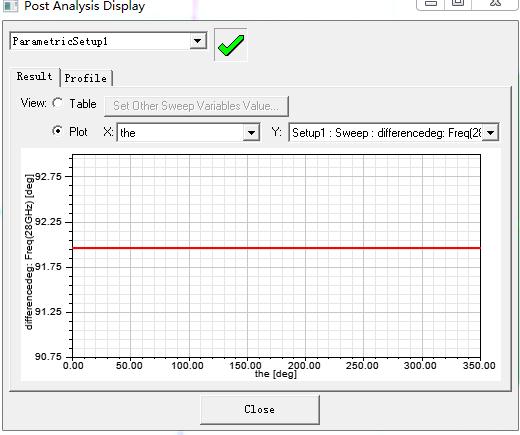

然后是右击扫参中的parametricsetup，选择view analysis result，得到如下所示的结果图

如果前面的设置没有任何错误，输出变量设置的两端口之间的相位差公式也没错误的话，那么是不是说明在某一频点处的两端口的相位差是恒定的，并不会输入端口的相位的变化而变化。可以这样理解吗?

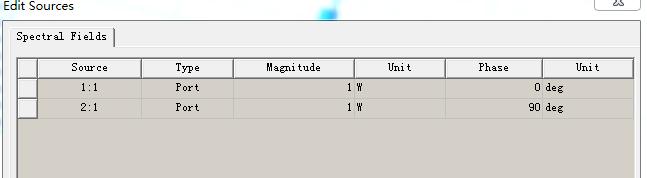

PS：还有另外一个疑问，在激励中，设置端口的相位有啥意思?前面是设置的激励，后面设置的是两位，这样设置的意义是什么啊，功率是没有相位的，那么这个相位设置是什么意思，它是哪个参量的相位差。该如何理解?

第一个图中的场是什么场分布?

就是电场的幅度分布
