有关hfss中仿真微带线滤波器外部Q值

05-08

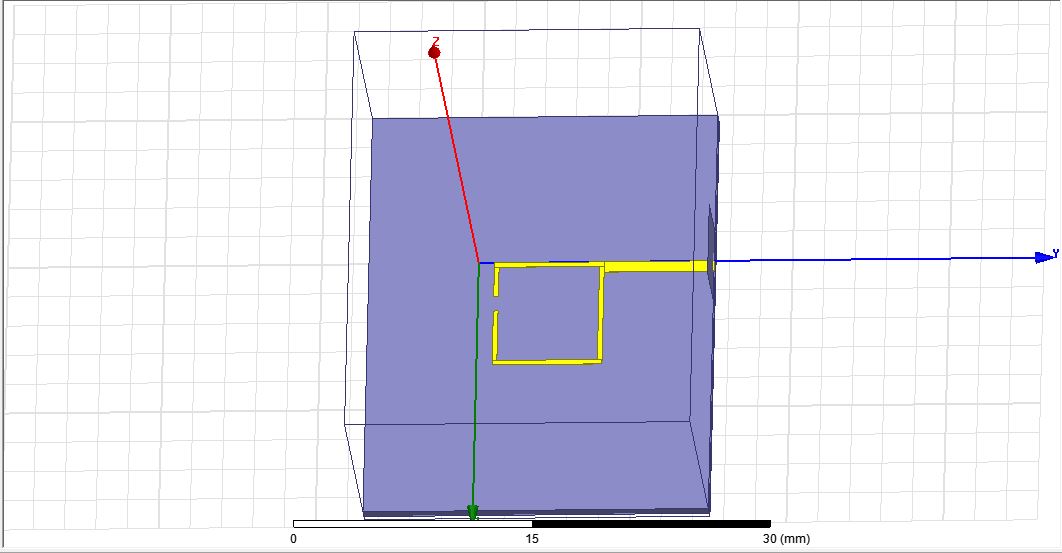

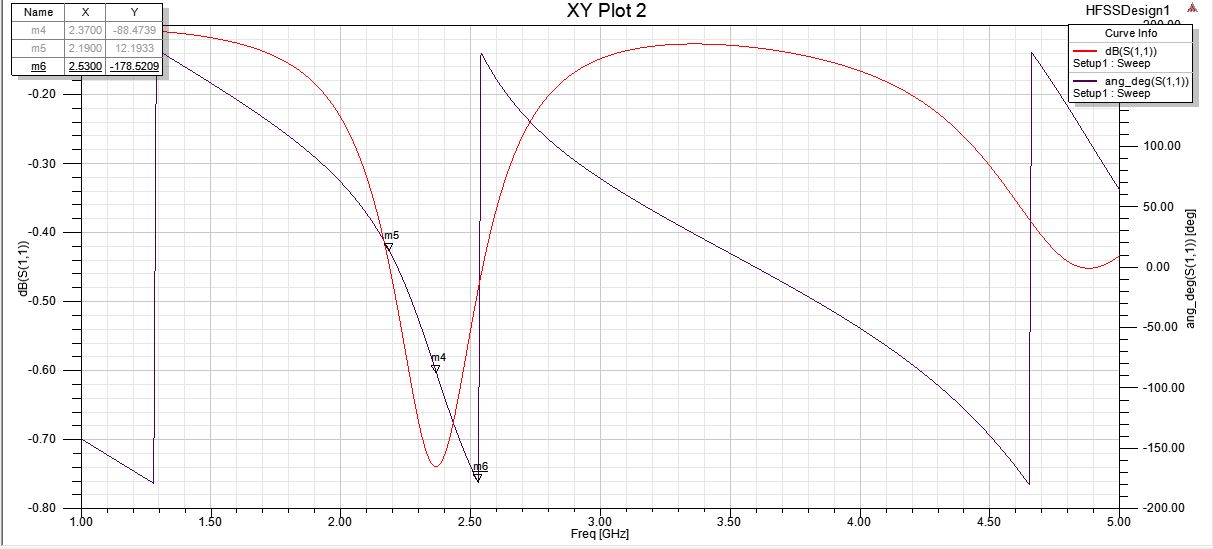

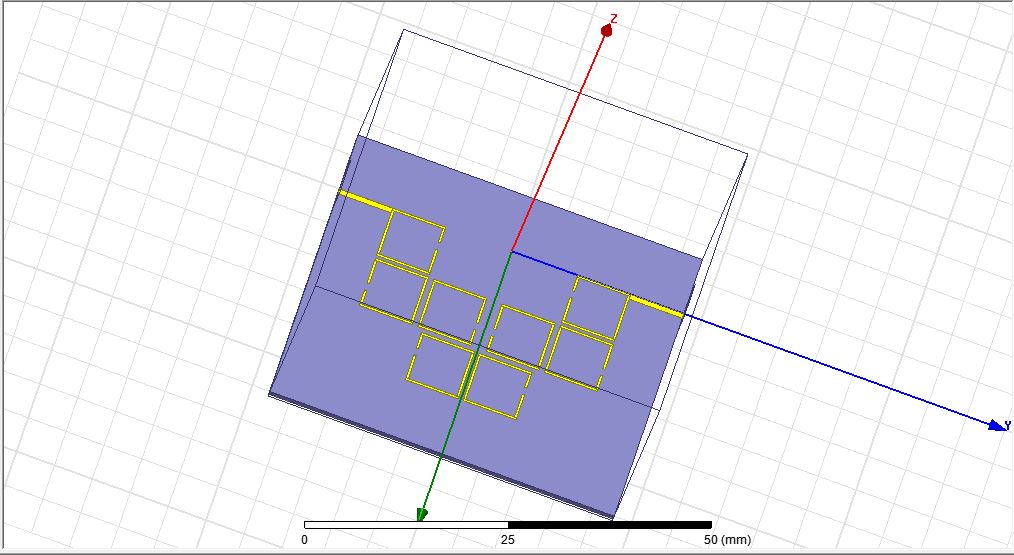

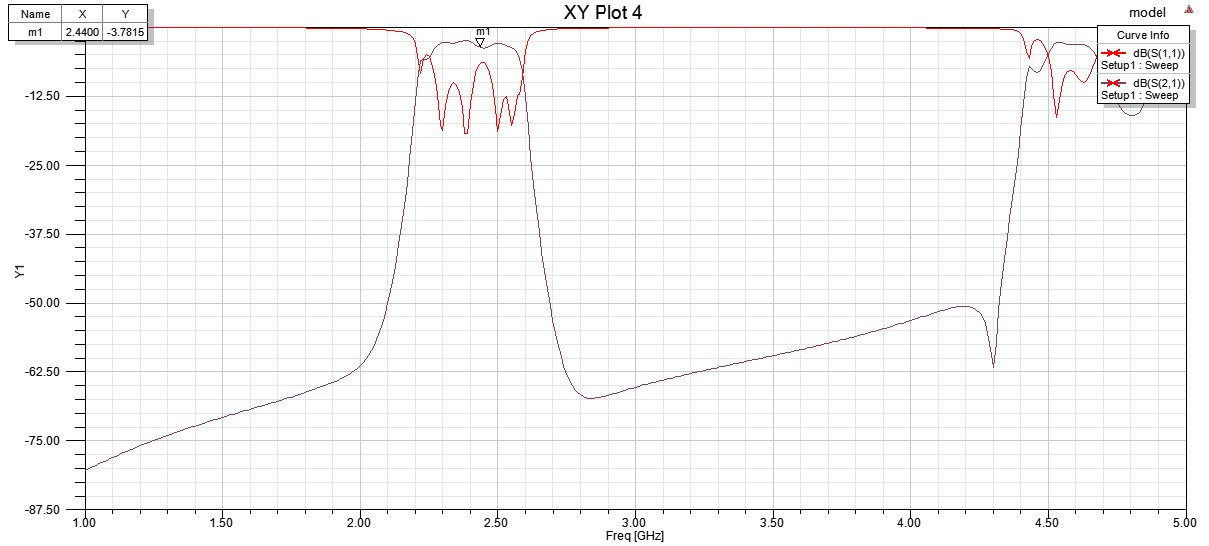

在仿真微带滤波器时，采用直接馈电的方式，单独提取外部Q值时，会发现S11在谐振点处下降只有-0.7db，但是此时的外部Q值是满足设计要求的，然后在最终综合时，S11在宽带处为-7.5db左右，也就是反射比较大，请问各位大神，是不是因为在提取外部Q值时的S11不理想所导致的?如果想提高最终滤波器的回波损耗，我想是不是在满足外部Q值得前提下，并且要降低此时的S11吗?那么是否可以采用直接馈电和耦合馈电相结合的方式进行馈电，这样就可以降低S11了，但是好像这种方法也不是太明显，希望各位大神解答。
