周期性结构仿真时空气盒子长度怎么决定？

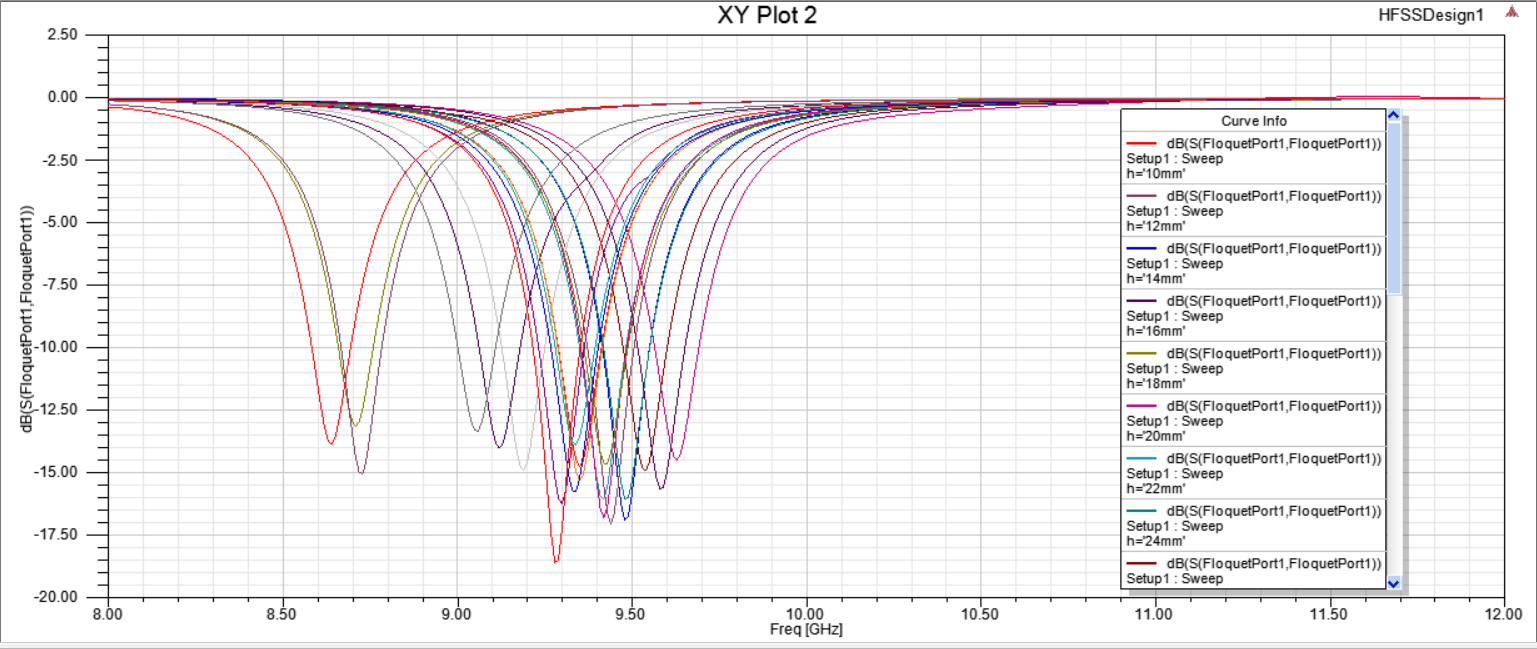

我仿真周期性结构，Floquet端口加主从边界条件，扫频范围8-12GHz，solution frequency=12GHz，可是选取不同的空气盒子长度，得到的结果就不同，下面是我设置空气盒子长度10mm-50mm，间隔为2mm的仿真结果，可是每个长度都有一个结果，这是为什么?求大神指导

有知道原因的吗?

周期结构在用floquet端口时候要保证空气合资长度至少不能小于6-10倍的介质厚度，so。从你的结果来看也是大于一定数值后趋于收敛的

介质厚度为0.6mm，那空气盒子是不是就应该不小于3.6mm，可是我的空气盒子设置的最小值也有10mm了，按照我的理解，大于3.6mm后仿真结果就应该趋于一致，可是我仿真出来的结果差异太大，看不出怎么收敛的。?

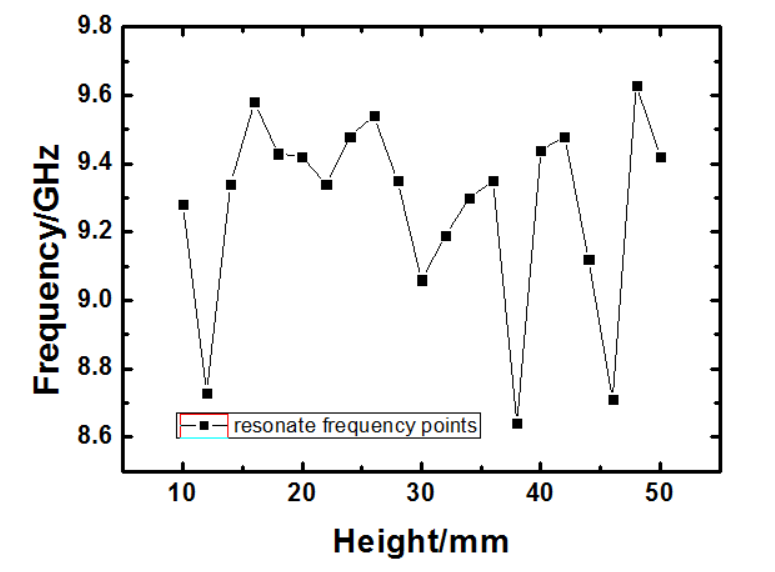

附上一张图，是空气盒子的长度与对应谐振频点的关系图

空气盒子的高度设定与最大工作波长相关，理论上空气盒子高度设定为波长的四分之一即可，但为了使计算结果精确，一般设在半个波长较为合理。
还有一个问题，可能你的收敛精度和迭代次数不够，这也可能导致不同高度的AIRBOX计算结果不一致。

不知道小编问题解决了没有?

没有，不知道怎么解决！
