基片集成波导SIW的馈电设计

求教各位大神，最近在学习有关于SIW的知识，有几个问题不明白，前来求教，还望各位大神不吝赐教。问题如下：

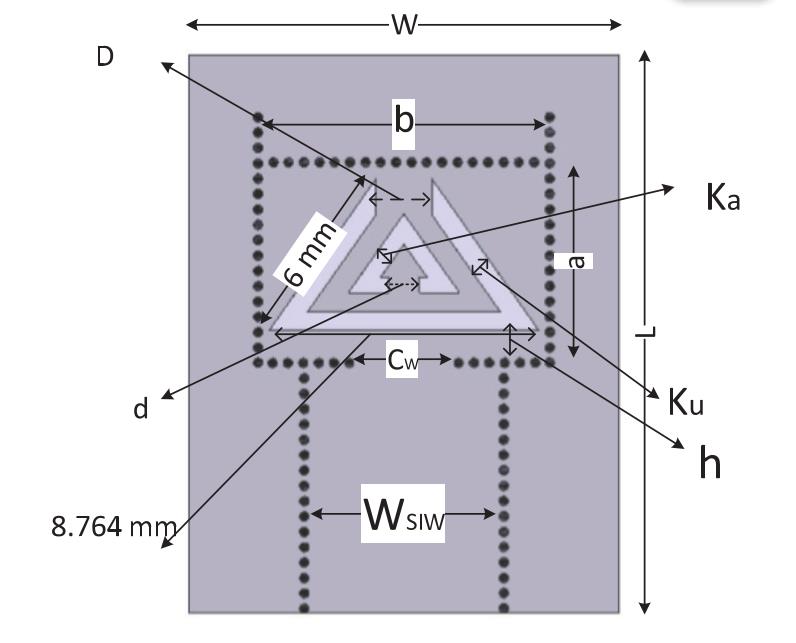

1、关于基片集成波导，在这样的结构上，该怎么给天线馈电了，就是一个集总端口馈电吗?
2、在上述的结果中，如果我们不开缝的话，该以一个什么样的思路来考虑这个结构了?矩形波导：就有截止频率，低于这个频率的不能传播，表现为高通；矩形谐振腔：腔内只能存在特定的频率，具有高Q窄带属性；或者是介于矩形波导和矩形谐振腔之间考虑。
3、开缝的结构好像是比较能够严重影响带宽的，不知道是不是这样?

1，用类似仿真波导的波端口进行馈电
2，若不开缝，可以作为谐振腔来对待，可以用本证仿真一下看看腔体的本征频率。
3，开缝这里应该相当于微扰了吧，肯定会影响带宽，这种缝隙是窄带的。
ps，这种结构一般都是用仿真软件优化出来的结构，严格的理论分析应该不多。

恩恩，谢谢大神的耐心解答，非常感谢。
仔细想了一下，传统的矩形波导在纵向加了金属壁之后就构成了谐振腔，这个结构也是在纵向加了金属化通孔，它的模式是mnp这种，而不是mn这种，这就更符合谐振腔模型了。完全同意大神的意见。
之前在还不会加端口激励的时候，用本征模看了一下，在上表面开缝合不开缝，谐振腔里面的模式是非常相似了，谐振频率只有0.0几GHz的便宜，就相当于微扰，而且缝隙确实是窄带，合理的设计破坏模式才能形成宽带效果。
明天试一下用波端口馈电，看看结果怎么样之后，再向大神请教。
最后，再次谢谢大神的指导。谢谢
