关于介质谐振器天线模式的问题
05-08

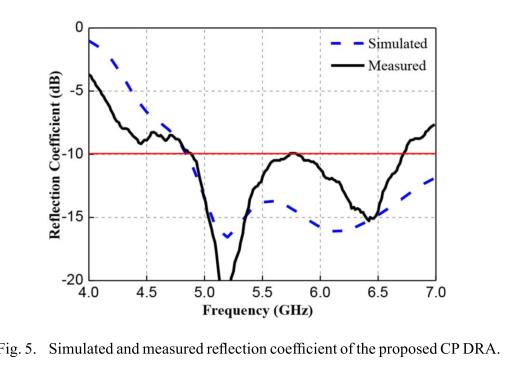

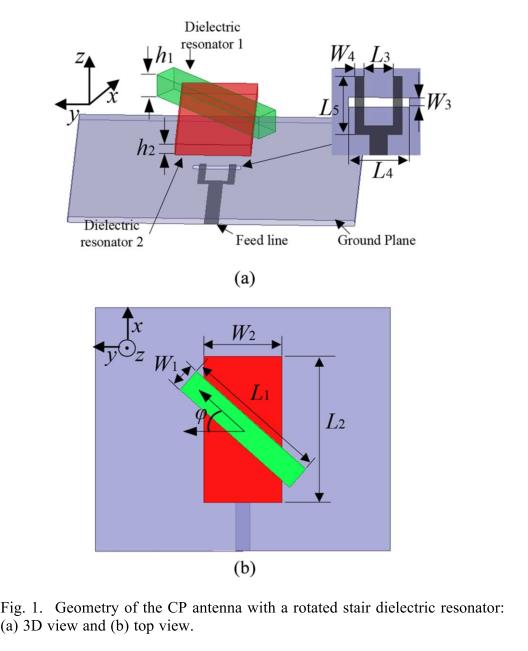

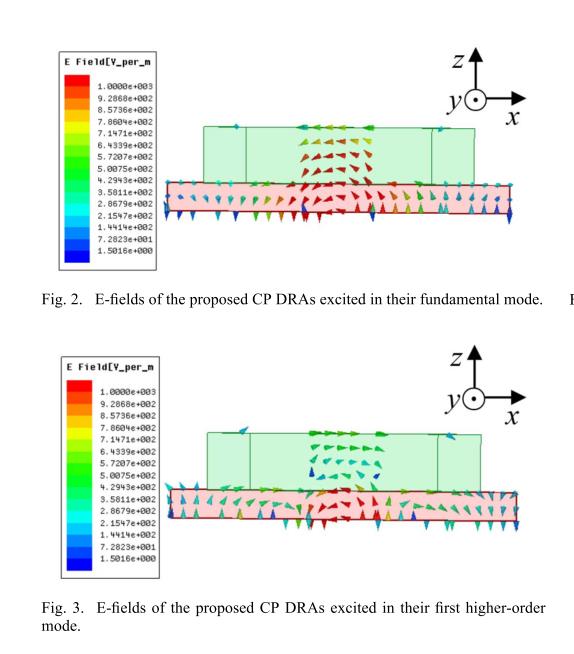

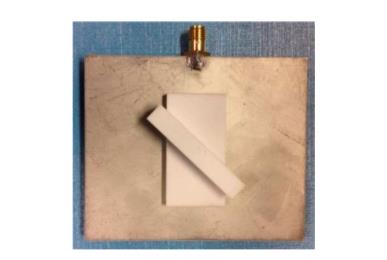

最近在看文献的是,文献给出了天线的结构图及仿真结果,如下所示:分别是仿真结构图,实物图,S11仿真结果,电场分布结构
在文献中,提到了天线宽带的实现是由于两种模式的结果,如上述仿真结果表明的那样。
我不懂得问题在于,是不是从S11的结果图,我们看出了存在两个谐振点,5.1和6.5,然后想到可能是两种模式产生的,然后查看了天线在这两个谐振点处的场分布,最终确定了他是两种模式。是这个思路吗?还是说同一个谐振点在天线内部出现了两种模式?关于模式这个概念,一直没入门,不知道怎么理解,求大神解答。
还有一个问题就是从这个场分布来看,是如何做到像上述图形一样的,看天线结构某个横截面上的场分布的。
谢谢大家
在文献中,提到了天线宽带的实现是由于两种模式的结果,如上述仿真结果表明的那样。
我不懂得问题在于,是不是从S11的结果图,我们看出了存在两个谐振点,5.1和6.5,然后想到可能是两种模式产生的,然后查看了天线在这两个谐振点处的场分布,最终确定了他是两种模式。是这个思路吗?还是说同一个谐振点在天线内部出现了两种模式?关于模式这个概念,一直没入门,不知道怎么理解,求大神解答。
还有一个问题就是从这个场分布来看,是如何做到像上述图形一样的,看天线结构某个横截面上的场分布的。
谢谢大家
两个谐振点,两个模式
好的,谢谢,那这意思就是先查看了S11,看到有两个谐振点,然后查看谐振点的场分布确定的两个模式了?
看的文章的先后顺序是先给的场分布图,没有给是哪个频点的,然后给出的S11,所以有点懵逼
这种文章很多都是瞎整的
谢谢大神的回复,这样我就舒心多了
