HFSS 场计算器积分求解疑问

05-08
望大神们指导指导
,想用HFSS计算屏蔽线缆的转移阻抗Zt,根据转移阻抗计算公式


, 用场计算器计算

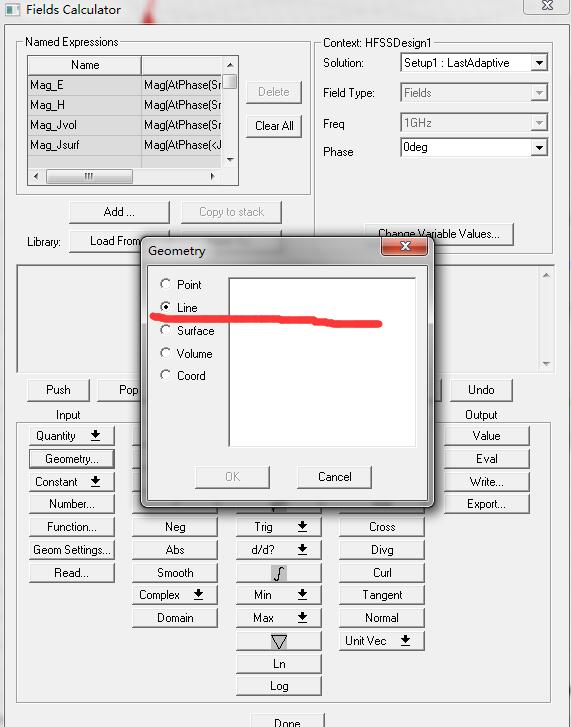

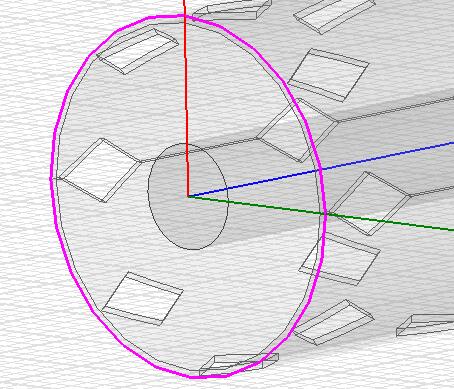

,怎么在场计算器里选择积分线(图中截面外圆周线,红色标注),




你沿着圆周画一条圆线就可以了啊

小编留言:

谢谢指点,由于是论坛新人发帖,貌似不能直接回帖,请看我给自己回的评论,还望继续指点一下哈

场求解器不太会用。不过感觉很强大!

谢谢指点,还望能继续点播点播一下,非常感谢了。

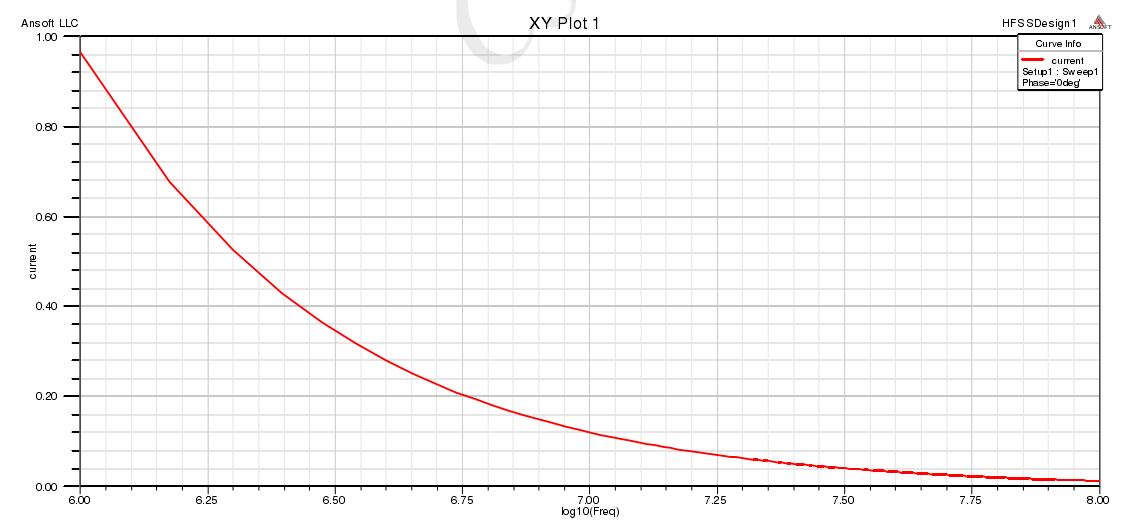

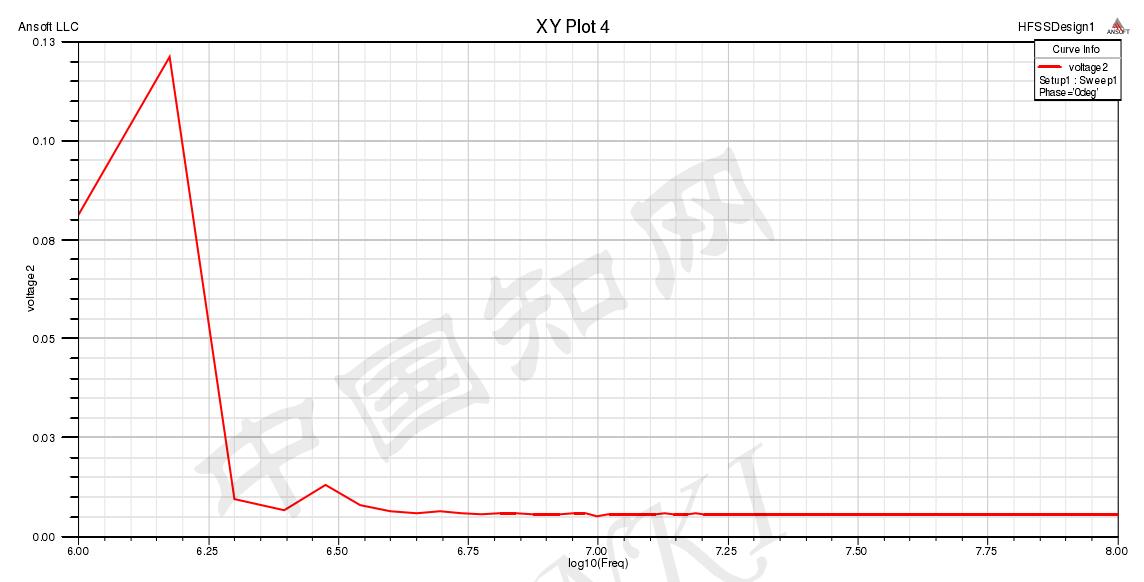

怎么设置场计算器可以得到如下电压及电流曲线呢,其中电压积分表达式:


(Ez为屏蔽层内表面切向电场,积分变量Se为屏蔽层内表面),电流积分表达式:

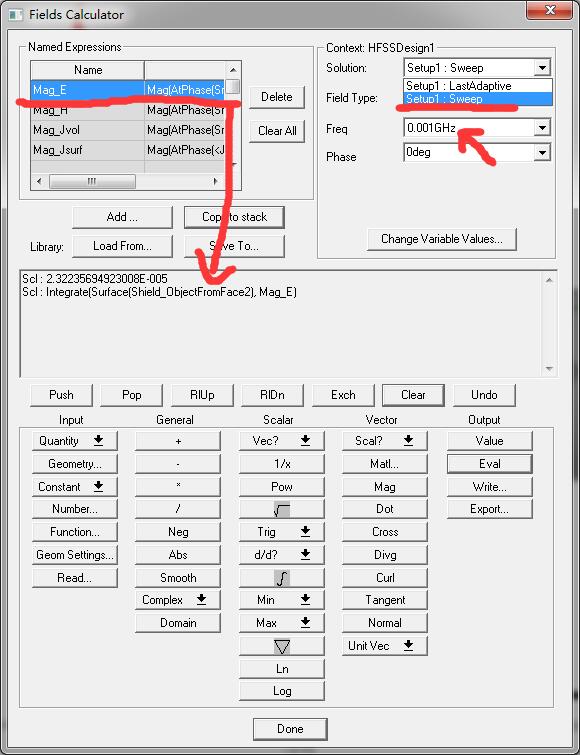

,(H为屏蔽层截面切向磁场,积分变量l为屏蔽层截面外圆周),我现在只能计算单个频率点对应的电压积分值(相当于如果扫频范围为(1M,100M),扫频间隔为10M,那么我要单独计算21次电压积分表达式,然后将每次的计算结果数据导出才能作电压图,但是这样效率很低),我应该在场计算器里怎么设置能快速得到如下曲线呢(从坐标轴的标注来看,感觉别人的这个曲线是直接用HFSS得到的)?




你把公式在场计算器里面写好,然后点击ADD,并命名这个公式。然后在result里面,你可以看到你的公式名字,这样就可以画上面的图了。如果还有不明白的,可以加我QQ:2915984858
