关于波端口的激励问题
05-08

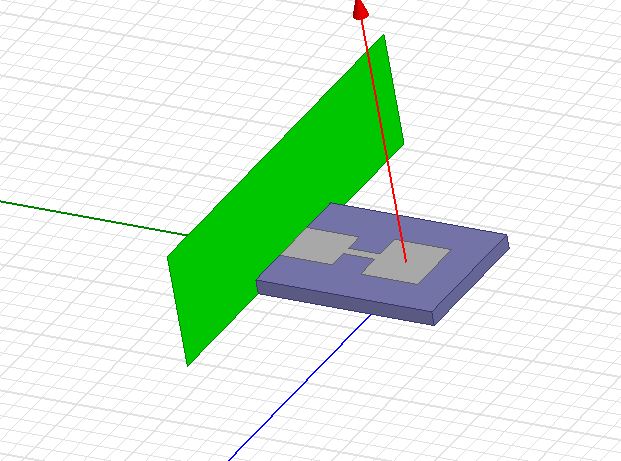

在设计一个28GHz的微带天线时,建立模型如下
本来是用集总端口馈电的,结果也很好,突然就想用波端口试试,但是建立波端口的时候,宽设为8倍的50欧姆线宽,高度设为8倍的介质基板的厚度,结果发现波端口的宽度比介质板还宽,高度也已经超出空气盒子的高度,求教各位大神,碰到这个问题怎么解决啊。
(贴片尺寸稍小于于28GHz时介质基板中波长的一半,也就是3.25mm,介质板宽度7.2mm,50欧姆馈线宽2.6mm,8倍就是20.8mm.
空气盒子高度距离介质板1/4波长,也就是2.67mm,介质板厚度0.79mm,8倍的介质板厚度就是6.32mm)
本来是用集总端口馈电的,结果也很好,突然就想用波端口试试,但是建立波端口的时候,宽设为8倍的50欧姆线宽,高度设为8倍的介质基板的厚度,结果发现波端口的宽度比介质板还宽,高度也已经超出空气盒子的高度,求教各位大神,碰到这个问题怎么解决啊。
(贴片尺寸稍小于于28GHz时介质基板中波长的一半,也就是3.25mm,介质板宽度7.2mm,50欧姆馈线宽2.6mm,8倍就是20.8mm.
空气盒子高度距离介质板1/4波长,也就是2.67mm,介质板厚度0.79mm,8倍的介质板厚度就是6.32mm)
1、这种波端口的尺寸是个推荐尺寸,实际的仿真中你可以做小一些不一定得这么大,你可以尝试做小
2、谁也不能阻挡你做大空气盒子的尺寸呀,只要计算速度许可往大加点
恩恩 ,空气盒子确实改大了,就是这样设置出来的结果是错的,这个就不知道为啥了
微带天线通常使用集总端口激励的,波端口主要用于激励腔体模型。如果你非要这么试,你可以试试吧波端口的宽度设为和介质板等宽
