二维石墨烯打孔周期结构
05-08

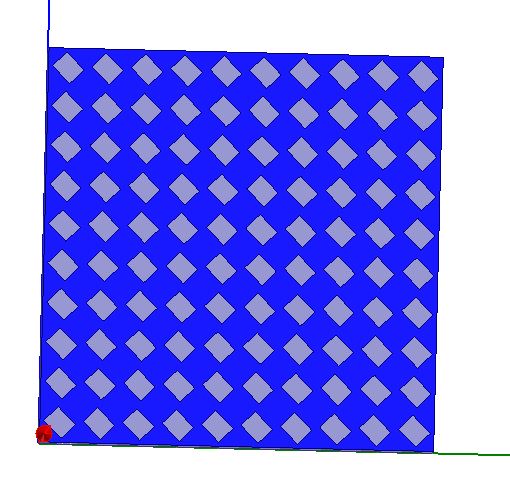

在用HFSS仿真二维周期性石墨烯打孔结构时,单元结构为第一张图,由于器件结构要求要将该结构重复多次变为图2,但两次的仿真结构完全不一致,想请教各位大神原因是什么。
请问 你的石墨烯 模型是如何构建的?能分享下么?我找了许久都没找到
我用的二维结构,不知道你用的是三维的还是二维的,这两个设置完全不一样,二位就是设置Impedance Boundary,三维的话就是要自己新建一个体材料,然后定义石墨烯的介电常数和体电导率
我用的二维结构,不知道你用的是三维的还是二维的,这两个设置完全不一样,二位就是设置Impedance Boundary,三维的话就是要自己新建一个体材料,然后定义石墨烯的介电常数和体电导率
石墨烯二维结构如何设置Impedance Boundary啊?小编能不能详细的讲一讲,最近初学感到很迷惑,多谢!
