关于 李明洋《HFSS天线仿真设计》中圆锥喇叭天线问题
05-08
就是这本书上的例子
[attachment=78348]

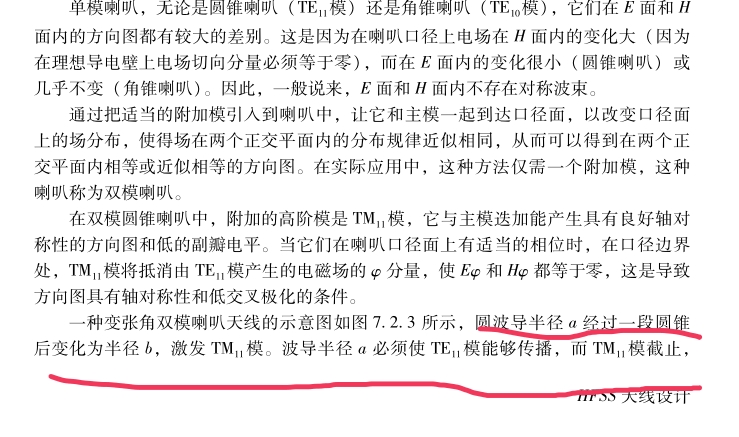

书上的关于用HFSS仿真圆锥喇叭天线的章节中,利用TE11模 和圆波导的不连续性所激励的TM11模,两种模式相叠加在断口处改变场的分布形式(同时形成圆极化)。

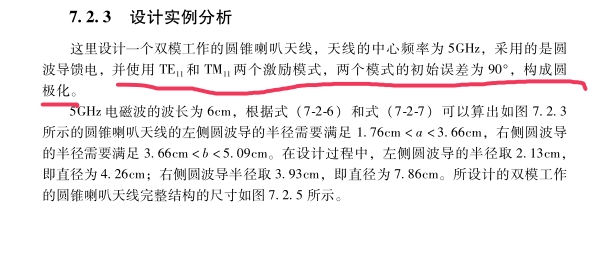

同时要求第一段圆波导只能传输TE11模而对于TM11模截止,而变化后的部分能传播TE11及TM11 。如下图书上所描述的内容

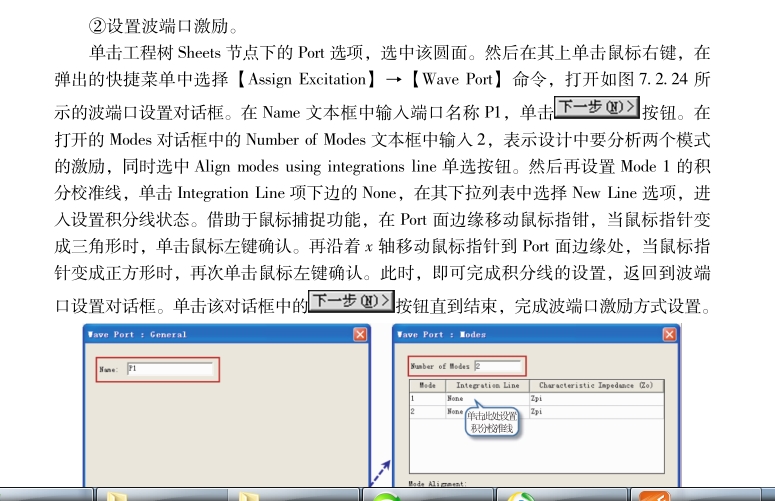

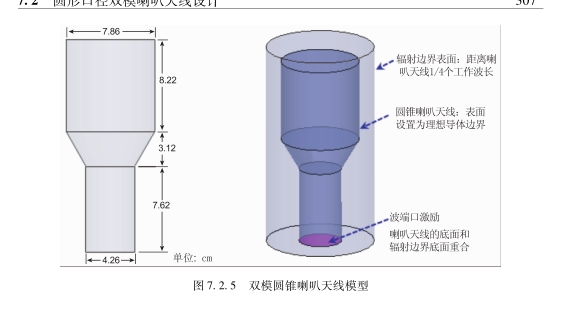

再下来就仿真中的激励,直接设置波端口激励的模式数为2。如图书上所写的内容
现对于书上的内容提出问题
(1)既然说要保持前段的波导只能单模传输(只能TE11而不能TM11),那为什么激励的时候还要设置模式数为2 (按照书上所写的意思是直接把TE11与TM11加到端口上去)。这样仿真的结果能对吗
(2)设置模式数为2 是不是应该包括除了主模外,根据截止频率的第一个高次模(即TE11和TM01)。而非包括TM11模。这又是于书上所给的内容相矛盾啊。
请问各位 有谁发现同样的问题或者对此了解原因的。可否给小弟指点一下 小弟万分感谢
这是这本书的封面
[attachment=78348]
书上的关于用HFSS仿真圆锥喇叭天线的章节中,利用TE11模 和圆波导的不连续性所激励的TM11模,两种模式相叠加在断口处改变场的分布形式(同时形成圆极化)。
同时要求第一段圆波导只能传输TE11模而对于TM11模截止,而变化后的部分能传播TE11及TM11 。如下图书上所描述的内容
再下来就仿真中的激励,直接设置波端口激励的模式数为2。如图书上所写的内容
现对于书上的内容提出问题
(1)既然说要保持前段的波导只能单模传输(只能TE11而不能TM11),那为什么激励的时候还要设置模式数为2 (按照书上所写的意思是直接把TE11与TM11加到端口上去)。这样仿真的结果能对吗
(2)设置模式数为2 是不是应该包括除了主模外,根据截止频率的第一个高次模(即TE11和TM01)。而非包括TM11模。这又是于书上所给的内容相矛盾啊。
请问各位 有谁发现同样的问题或者对此了解原因的。可否给小弟指点一下 小弟万分感谢
这是这本书的封面
我觉得TM11和TE11应该是简并模,第一个图片说的让TE11能传,TM11截止应该是错了
(2)激励两个模式是对的,hfss自动生成的应该是两个正交的模式:TM11和TE11(也可以画一下积分线)
