HFSS中求解结果的极坐标形式
05-08

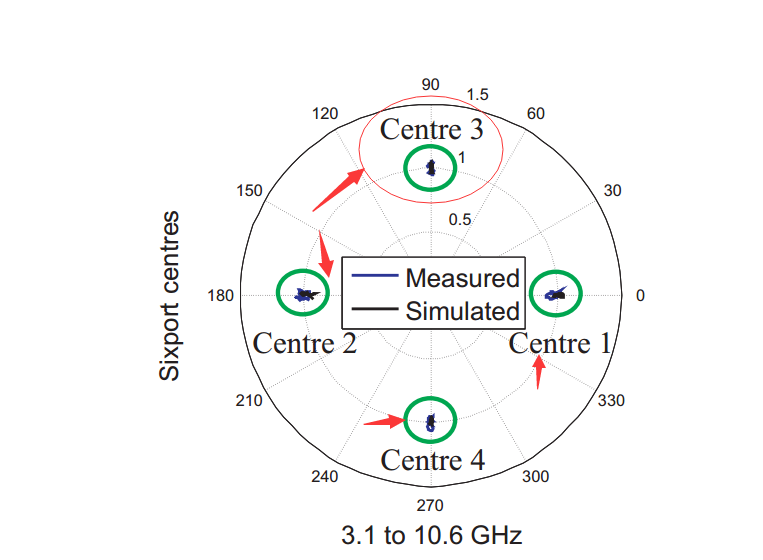

HFSS中的六端口结设计,仿真结果中的极坐标形式,下图中的 center是什么?
很不欣赏这样的提问方式,没有前因后果就这样丢出一个考题!? 我想...这也跟我国的做学问方式一致。单凭这张图我会解释成: 耦合器的4个端口上呈现的相位/能量。
好吧 确实问的有点让人摸不着头脑,这是一个六端口结的仿真图,一般都是直角坐标形式的S参数结果,但是这个是极坐标形式,我没看懂里面四个center是干嘛的 也看不出仿真结果是什么样的?
Sparameter Polar Plot 极标示图显示的是(Mag,Degree)=> 1.000, 270.0 以Centre 4为例。
对比到Sparameter的话要分成S21与S11,S21越趋近Polar Plot的"1"插损越小、S11越趋近Polar Plot的"1"反射越大,反之S21越趋近Polar Plot的"0"插损越大、S11越趋近Polar Plot的"0"反射越小。
四个Centre 就是六端口中的四个I/O端口_可以比拟是耦合器的四个端口: 1-in(0D)、2-out(180D)、3-Iso(90D)、4-load+-(270D)...
***你的老师都不教你的吗? 还是你都还给老师了!?
嗯嗯 谢谢,大概明白了,但是还是不知道再HFSS中怎么样把他们显示出来,我在结果中试过几个都不行,然后就是我不是学这个的,但是稀里糊涂毕设做的这个。
