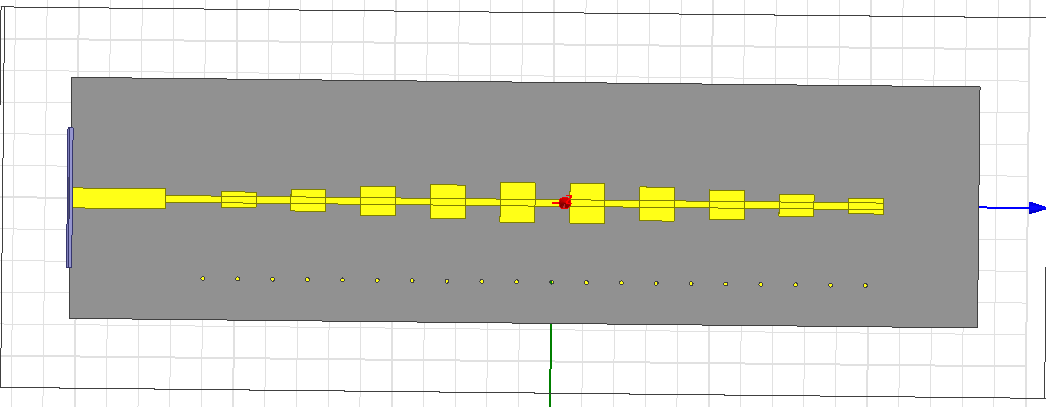

微带天线介质板打一排通孔问题
05-08
从S参数上来看,是看不出太大差异,但是从电磁场的角度来看就差别很大! 因为场型、指向...都变了。
我只看了驻波和方向图,影响很小,请问这是什么原理呀?不太理解
via的间距是否有小于1/10波长(设计的频率)?
间距大于1/10波长,通孔的直径小于1/10波长
可以试试小于1/10波长,没记错好像小于1/10波长就有近似地的效果,这样看看你的场型是否有变化?
好的,我再试试,谢谢哈
无论我改哪个参数,驻波,方向图和电场都没什么变化,是介质板打孔对天线性能本来就没有影响吗?
其实打孔跟离贴片之间距离相关吧?
