HFSS模型的阻抗匹配问题,求大神啊
05-08

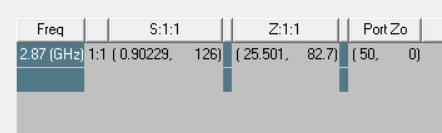

上次看到一个小编的帖子,也是关于负载阻抗和模型的特性阻抗的匹配问题。HFSS里能查到具体的数值,但是如何通过修改模型参数来改变模型的特性阻抗呢?
有没有相关的公式可以计算出一个大概值,然后根据这个大概值来慢慢优化。

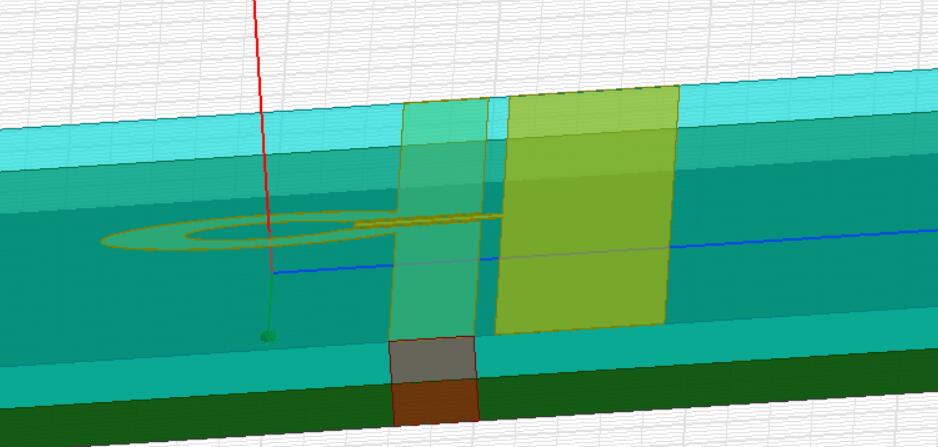

模型如下:
付费型的工具
当然ansys designer套件里也附了一个...你可以找一下。
有没有相关的公式可以计算出一个大概值,然后根据这个大概值来慢慢优化。
模型如下:
大神快来
首先,你得先理解你线路的等效模型归属,然后你才能使用工具。

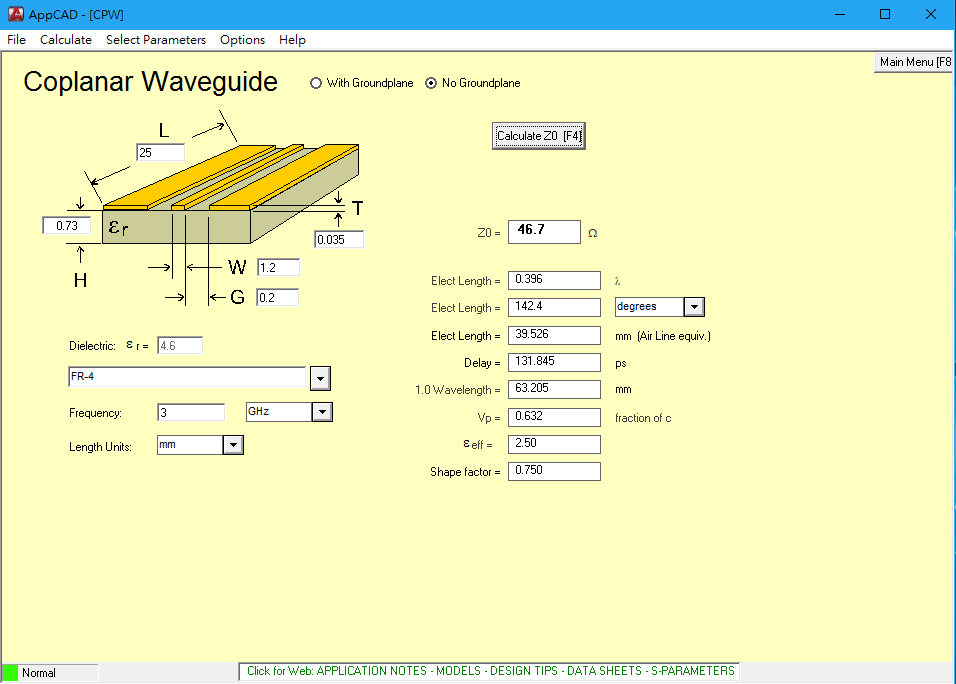

免费型的工具:

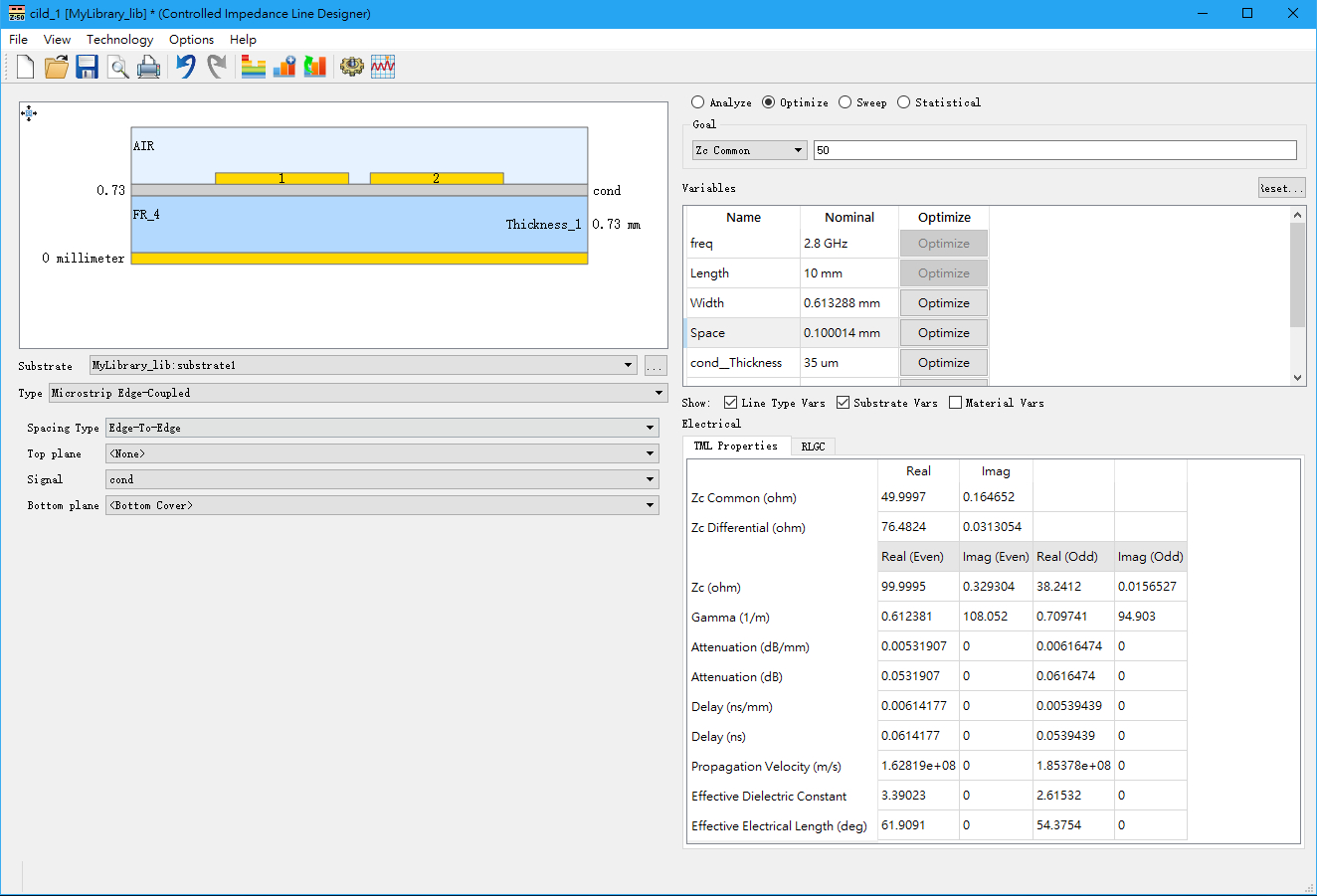

付费型的工具
当然ansys designer套件里也附了一个...你可以找一下。
谢谢3L大神,原来有软件可以直接计算
,但是如果模型复杂的话怎么办呢,不知道如何去等效

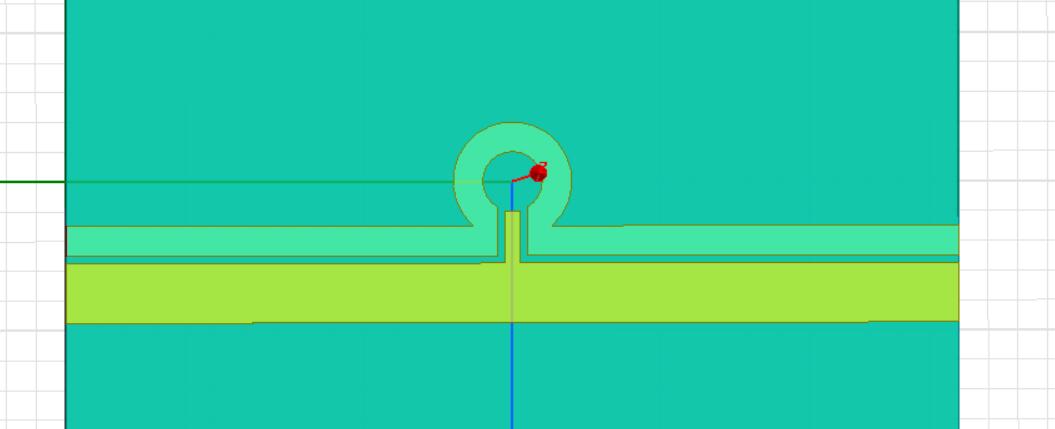

圆环部分不知道如何去等效,如果掰直了考虑肯定会有误差。
谢谢3L大神,原来有软件可以直接计算
