有没有大神会仿出来这个SIW天线的
05-08

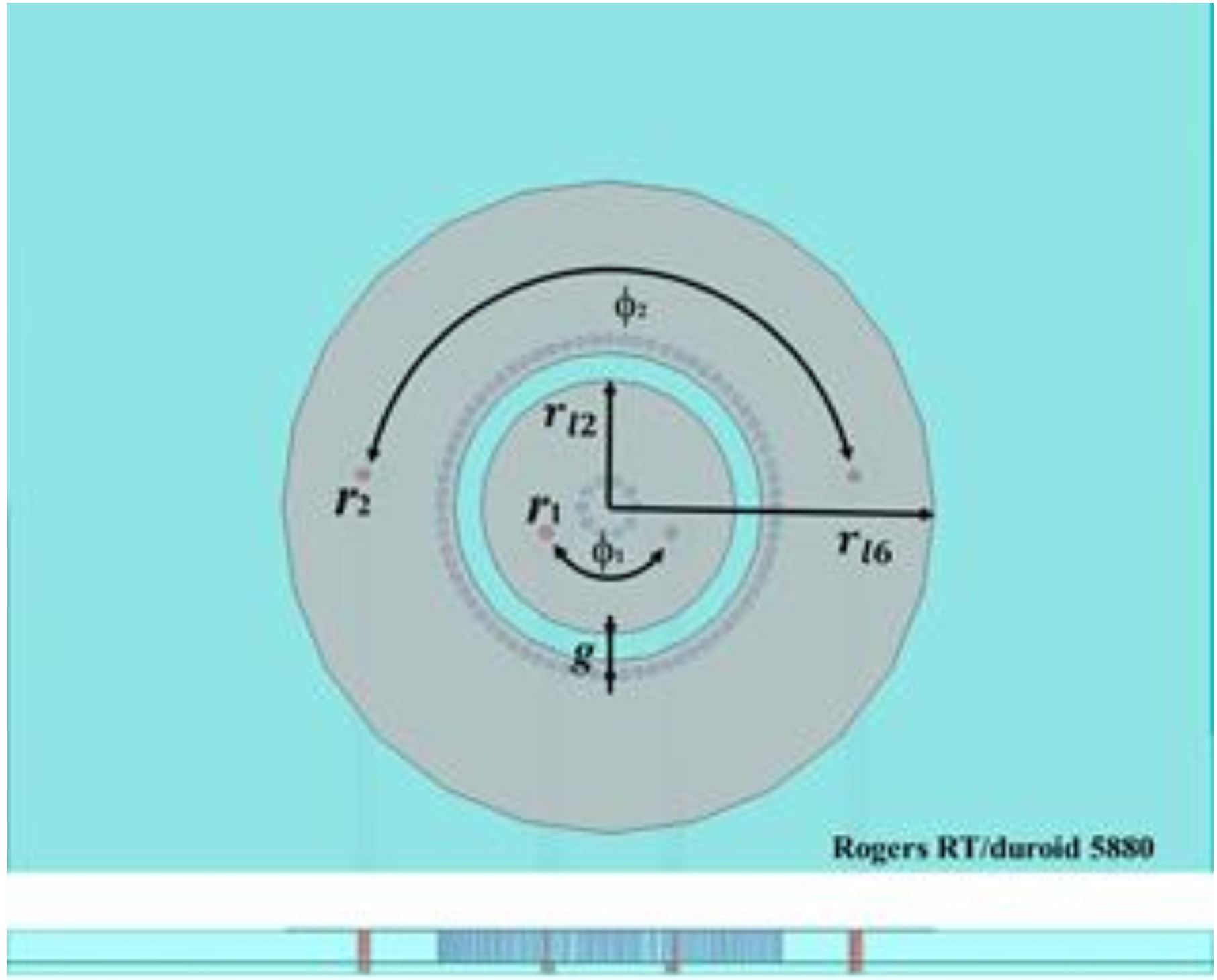

这里的介质使用 Rogers RT5880,介电常数 2.2,分上层谐振腔层和下层馈电层,厚度分别为 1.575mm 和 0.508mm,上层 HM-SIW 的金属通孔直 径 0.8mm,l = 2 的谐振腔圆形贴片半径 rl2 = 9.48 mm,l = 6 的谐振腔圆形贴片半径 rl6 = 23.28 mm, 间隔 g = 1 mm,馈电金属柱之间角度 1 = 135°, 2 = 165°,不同的馈电点半径分别是 r1 = 5mm,r2 = 18.5 mm。
图 3 设计的平面漏波天线示意图
不知道怎么加激励和边界条件...T_T
谢谢!
图 3 设计的平面漏波天线示意图
不知道怎么加激励和边界条件...T_T
谢谢!
