HFSS导出snp文件到ads里仿真是否归一化到50ohm的问题

05-08
各位前辈

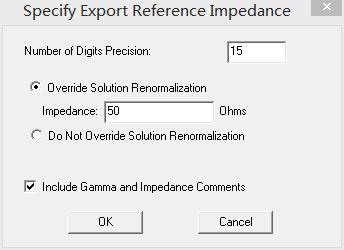

我想请问一下HFSS导出snp文件到ads里仿真的时候这里选择重新归一化到50ohm和不重新归一化到50ohm有什么区别?分别在什么情况下选择,谢谢!激励选择的是波端口,还想请问一下激励端口,是否归一化有什么区别。谢谢!


如果你是用waveport,又要转成snp导入ADS? 建议不可以使用归一化处理! (因为snp的原始意义Z是50欧,waveport不具备标准特性阻抗,所以它导出的是实际意义上线路端口的阻抗)。
这样在导入ADS之后,再加上ADS的50+/-jw 仿真端口=完美的结合。
**不相信我说的!? 你可以试试归一化、不归一化的snp在ADS schematic simulation中会有什么不一样的结果?(50欧并联50欧与50欧并联30、90欧是绝对不同的!

选归一化吧

如果我snp文件仿的是30ohm微带到90ohm微带的不连续性,在ads里两端分别接30ohm
和90ohm线,这样从hfss导出snp也要归一化吗?这样50ohm到30、90ohm端口会不会失配?

一样的,用归一化
