两个圆柱的拐角处大家一般如何处理?
05-08

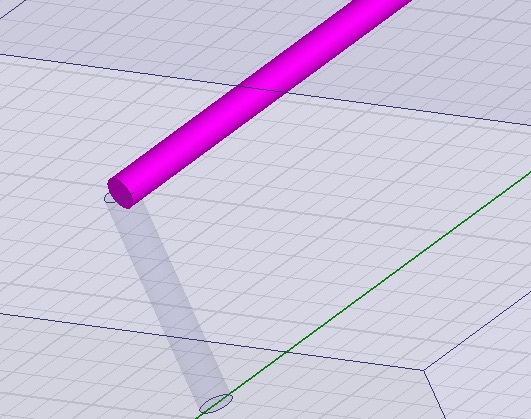

如图所示,这是一个贴片天线的探针,L形的。请问大家拐角处如何处理,将两个圆柱连上?
个人想了一下,画一个小球可以不可以?还是要像烟囱一样,有个尖尖的拐角(画起来好像挺难的)?或是大家有更好的办法?

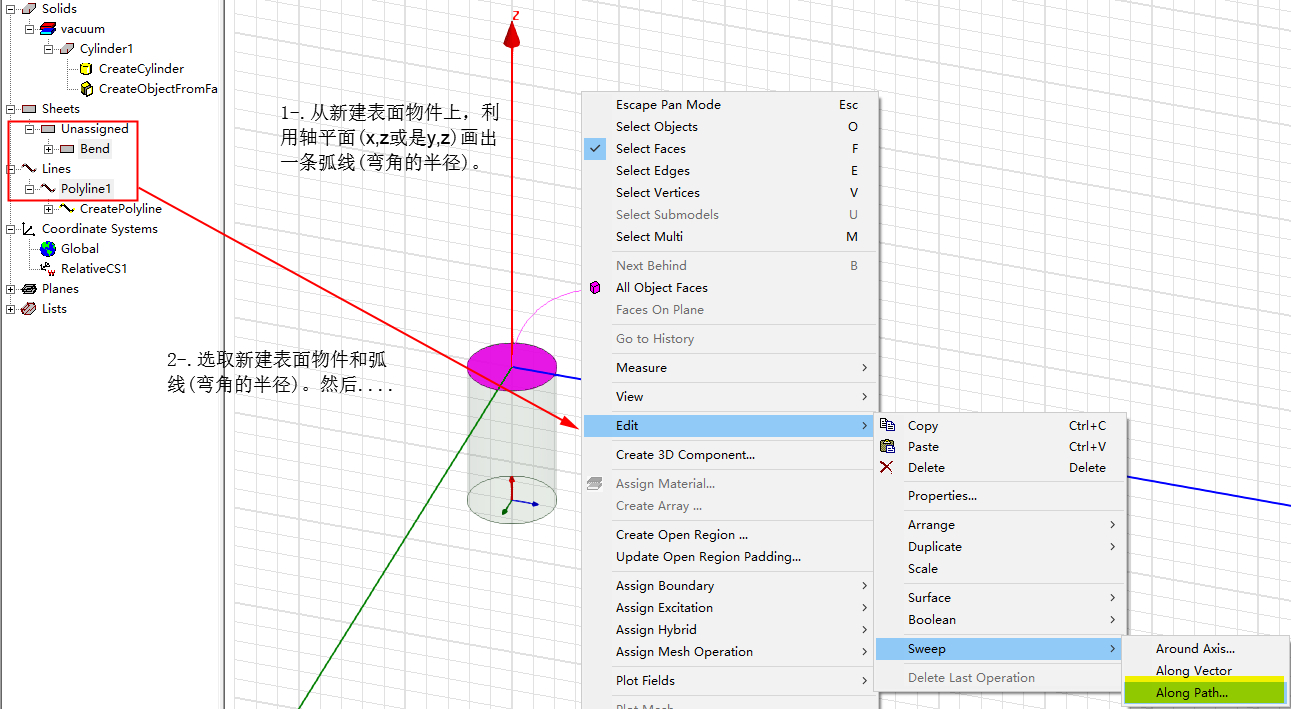

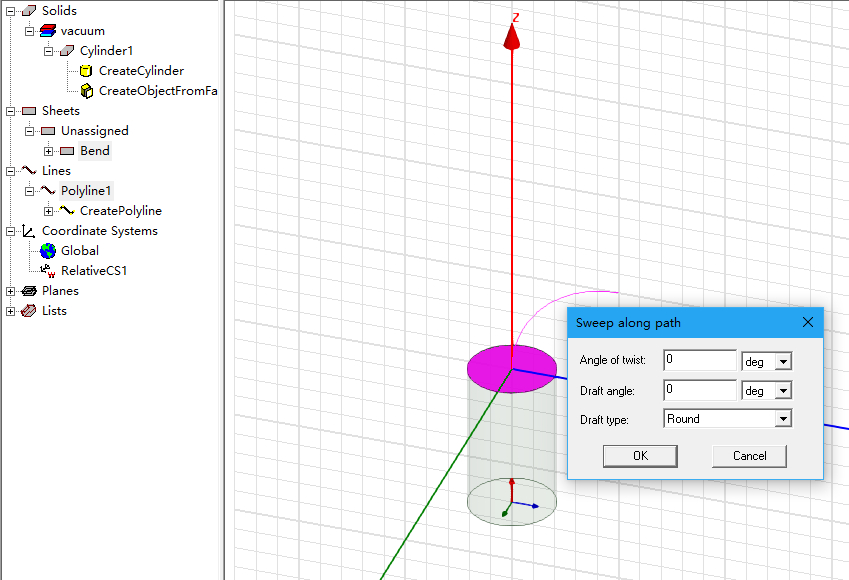

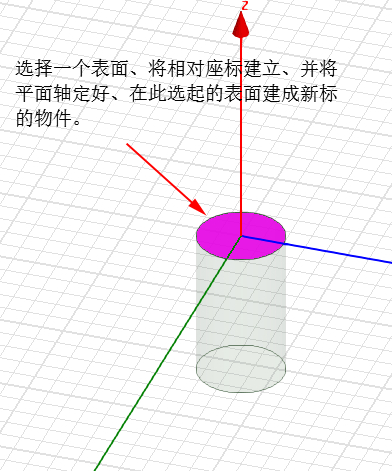

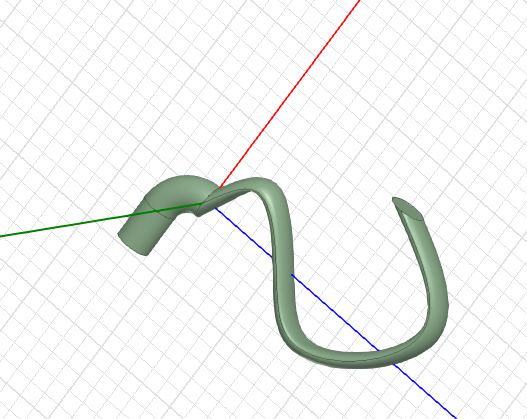

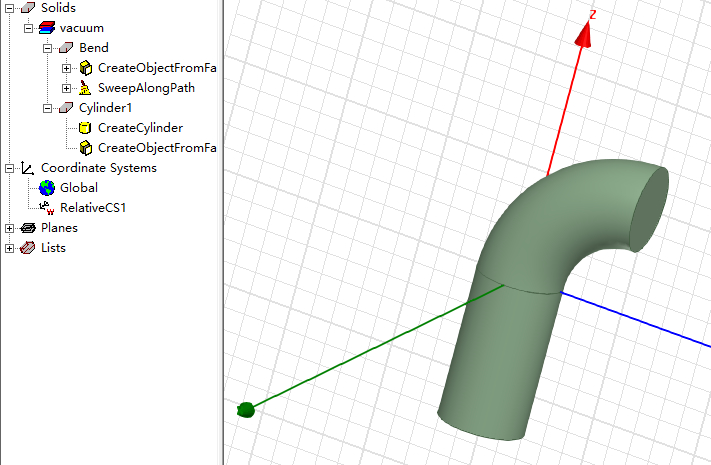

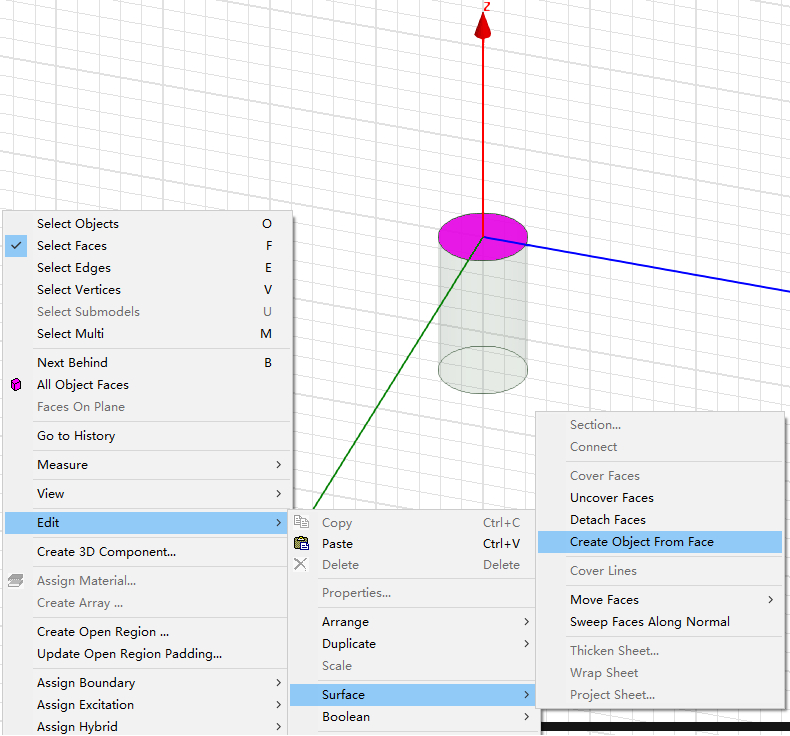

其实就只要以上的几个操作指令反复实施,你就可以建成一个准确又完美的模型。即使是S形、8字形...也难不倒你。
个人想了一下,画一个小球可以不可以?还是要像烟囱一样,有个尖尖的拐角(画起来好像挺难的)?或是大家有更好的办法?
用你的方式确实是一个快捷的方法,只是跟实际的针脚成型有少许误差,画成实际圆柱拐角在HFSS也不算难!
其实就只要以上的几个操作指令反复实施,你就可以建成一个准确又完美的模型。即使是S形、8字形...也难不倒你。
以前我非常排斥在HFSS中建模,后来HFSS也确实在改进建模不容易的问题,现在才稍稍觉得比较人性化,但是那个布尔代数的方式还是不怎么好用!
画个四分之一的圆弧不就行了吗
因为没见过实物,所以不太确定真实的情况是什么样子。请问是像1楼最后的图一样吗?
我初步建了一下,和一楼的有点区别,就是外侧拐角时圆的,但是内侧拐角是直的,因为那个四分之一圆弧的圆心就在圆柱体上。现实有这样的吗?另外我看一些论文中的示意图,内外两个角都是直的,也不知道是为了省事还是就是那样。
