微带倒F与微带单极子天线的问题

05-08

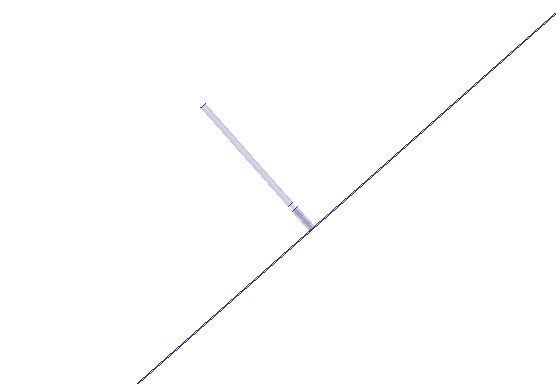

倒F,倒L以及单极子都是需要接地的天线,立体的这些形式的天线只需在一端加上地即可,如图


但是如果要实现微带形式的这些天线,地该怎么接呢?看到一些文献里把地与辐射振子设置在一个平面之内

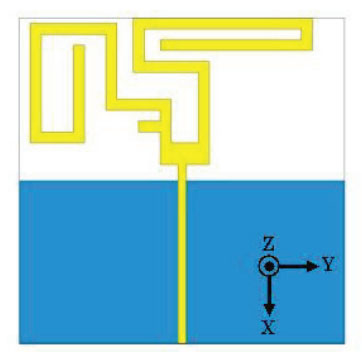

就想这样,蓝色的是地,这样我可以理解为将3D映射到2D平面内的一种形式,那么我想问,这样的话,介质基板地段还要接地吗?或者谁有这方面的资料能不能发给我看看呢,谢谢大家

没有理解你的意思。

就是接地天线,要以微带天线的形式实现,地该怎么弄

打个过孔到背面,在连下来到地面不就接地了。

不如这样看:
差分端口: 这时是名义上的地_(0 or -),用于天线设计的馈入方式,电气意义上不等同于接地_(0 or ground)。
单端端口: 这时是电气意义上的接地_(0 or ground),用于微带线路、传输线设计的馈入方式,这时它是需要实际的接于地_ground。
视设计的需要,不见得可以同时满足两种形式!

您这么一说我更糊涂了

您看看第二张图片上是怎么实现的呢

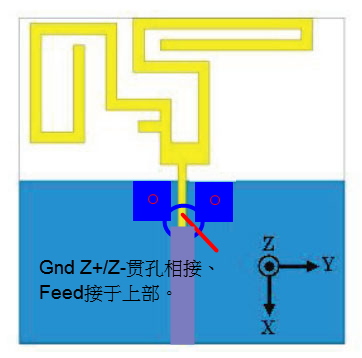

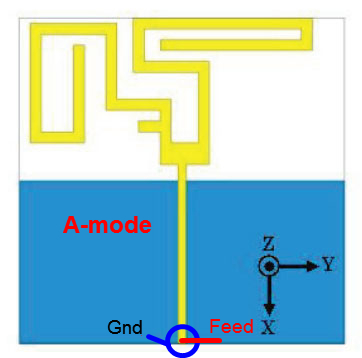

这样呢!? 图样Gnd_Z- / Feed_Z+ 是同轴电缆的示意图。(单端模式同传输线的接法)



差分模式同偶极半波天线的接法。
