30GHz微带滤波器

05-08

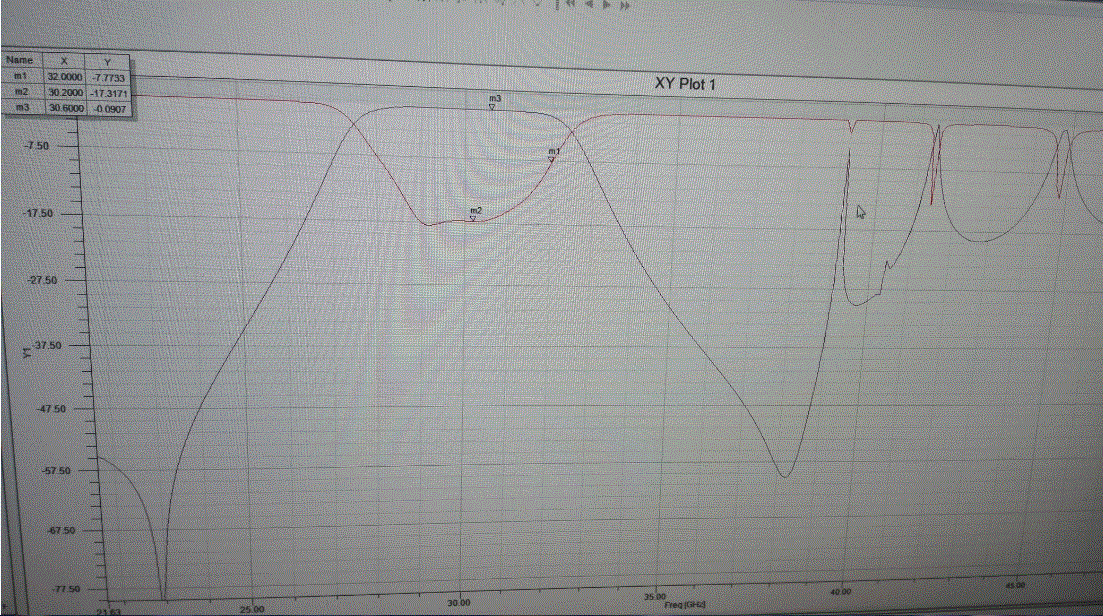

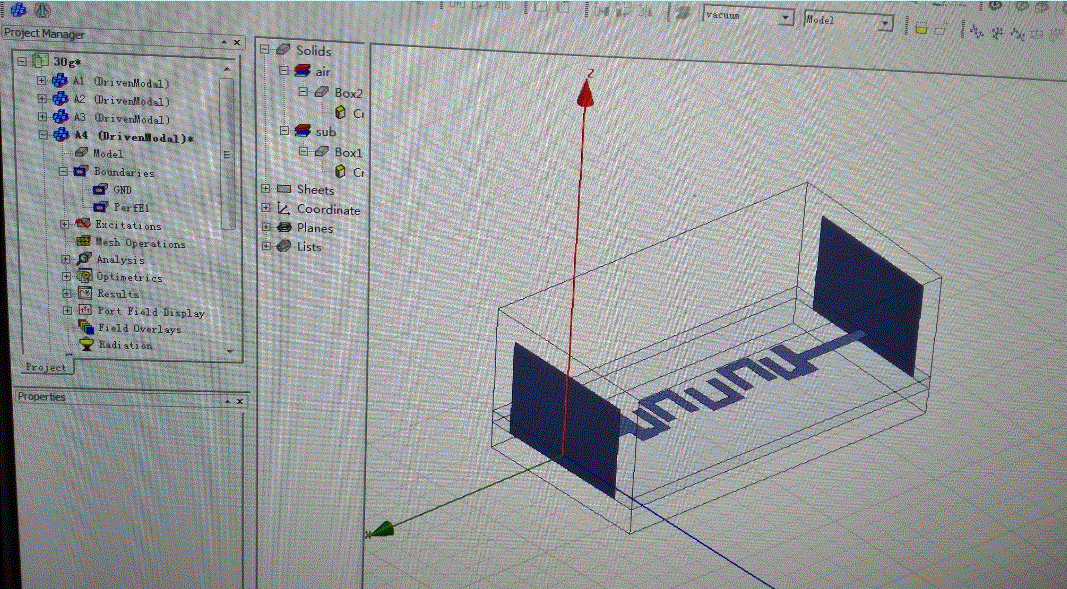

如上所示,为什么空气盒子在介质板底部有延伸,结果会很差呢?

另外我发现这种频段,稍微改动下基板和空气盒子大小,结果也会有很大变化,这是为啥?

频率高,基板材料和边界的改变对结果影响大

[attac


hment=76975]


那基板和空气盒子大小应该怎么控制呢

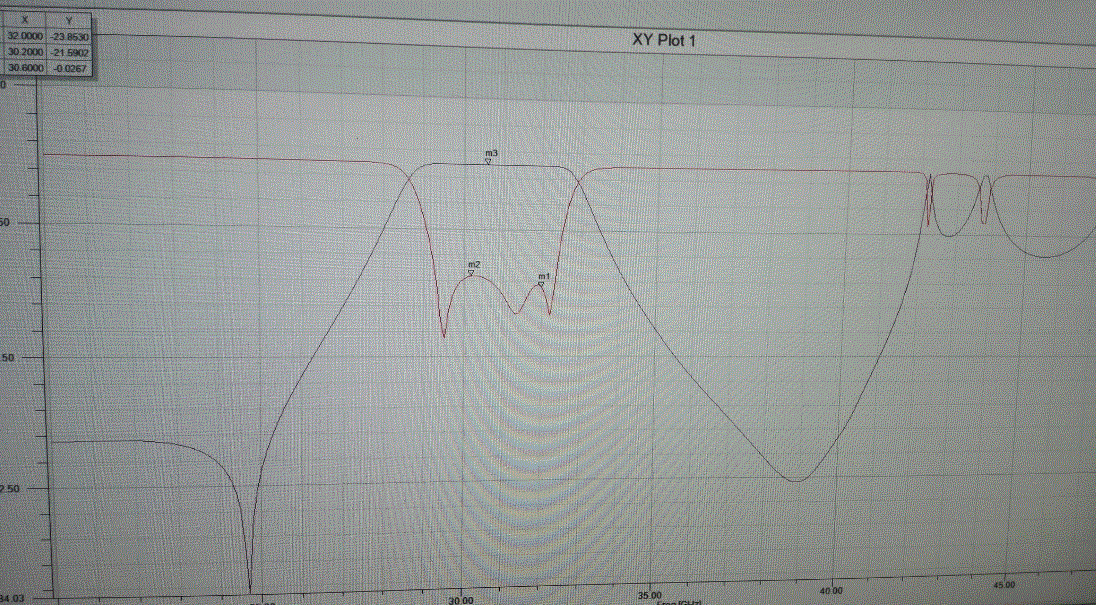

实务上你第一个仿真结果比较接近真实! 当时的物理环境称之有限地_ground plane,4楼的情况则是进似无限地 ! (我当然知道你没有设PEC边界条件为无限,但我为啥要这么说呢? 你思考一下吧)
5楼你再提的问题!? 这就进入了实务经验加上微波理论的领域,这个嘛不好说、一言难尽啊!

谢谢您的回答!

频率高敏感,考虑EMC
