HFSS仿真端口阻抗问题的疑惑

05-08
其实就是想仿一个螺旋导体的电感,设置为:模式驱动,单端口,集总端口激励,

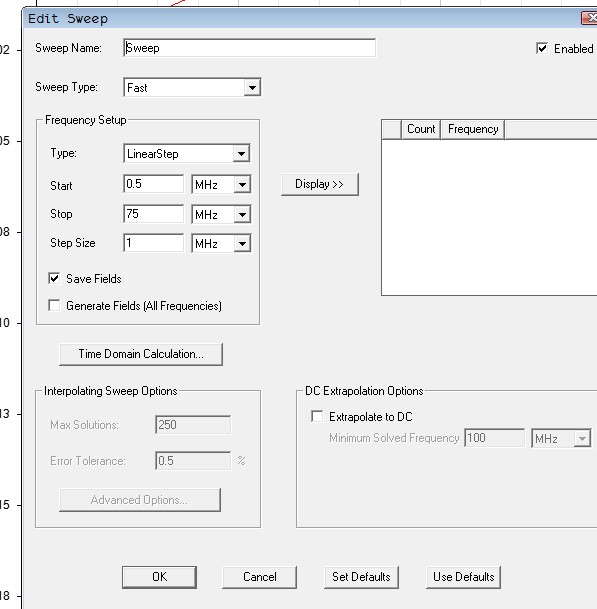

积分线从导体指向屏蔽壳,扫频(如果不扫频看不到端口阻抗输出?)。Z11在史
密斯图上某表示为RX=-1.000+0.001i的模式,但是奇怪的是它的实部一直是-1
(在-50欧姆左右)。
如果输出s11参数,用s11与z11的式子转换Z11= Zo*(1+S11)/(1-S11)得到的Z11= -49.1838 + 9.0949i
与直接输出Z(lumpedP1,lumpedP1)也不一样,这是为啥呢?更换积分线方向z11实部仍为-1。
是我哪里错了还是理解有误?
模型图

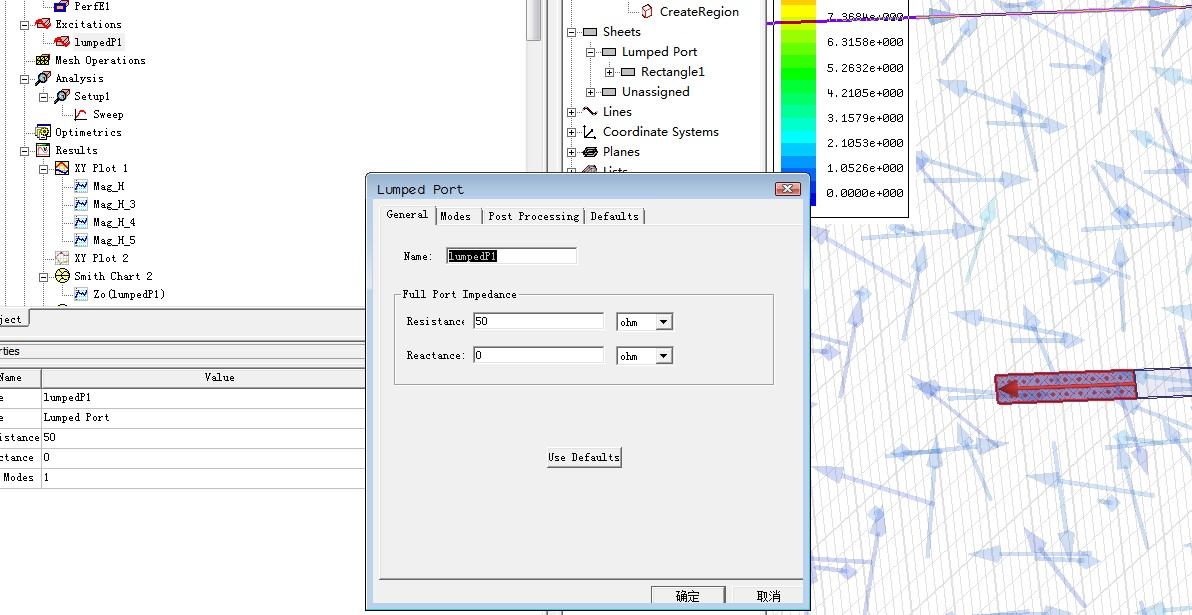

端口设置图

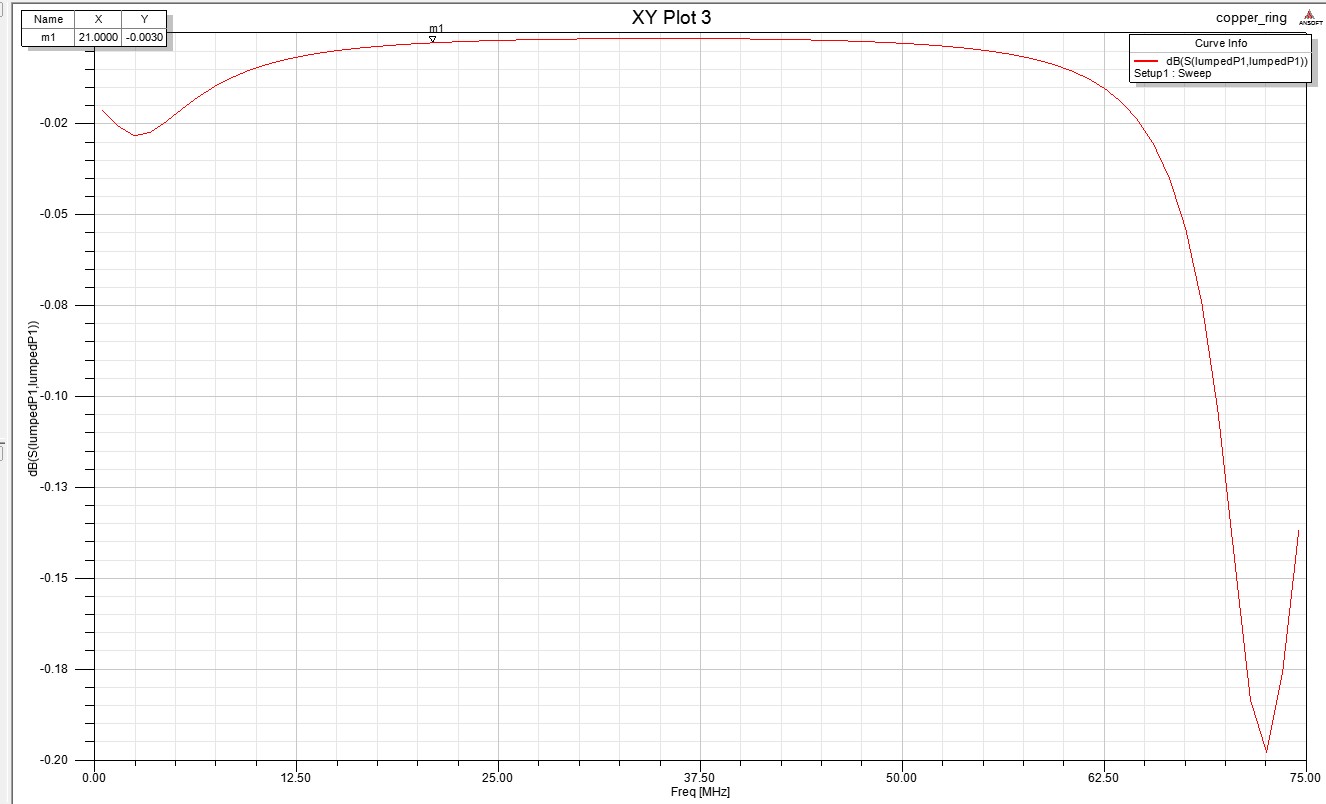

dB(s11)输出

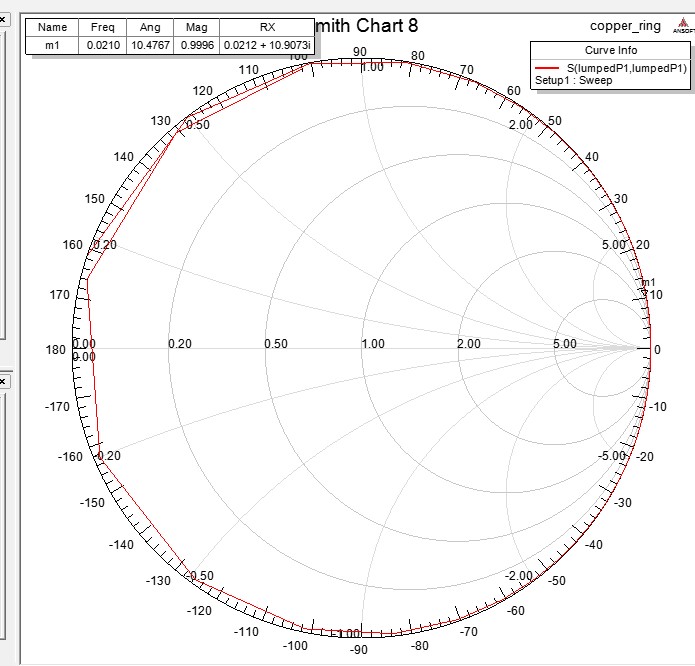

s11 史斯图

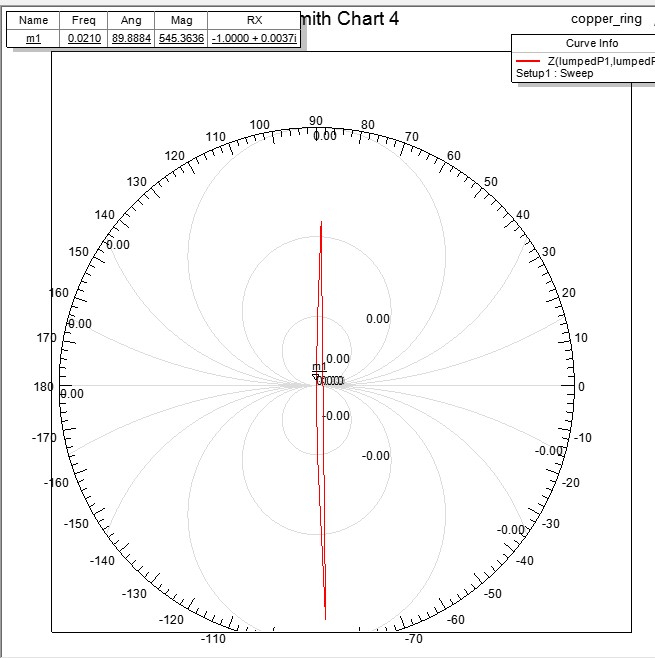

Z11史密斯图

这里活跃人数好少啊

我想看图。

满足你了,加了好多图

把Z11画成rectanglar report呢

画不出来,说纵坐标错误,Z11是一个复数

有办法把它的实部单独画出来吗?
