新手求助关于HFSS导入材料的复数磁导率的问题

05-08

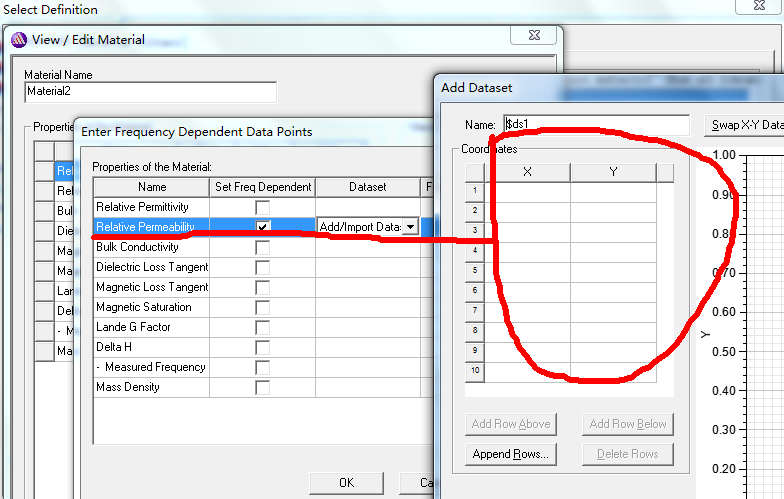

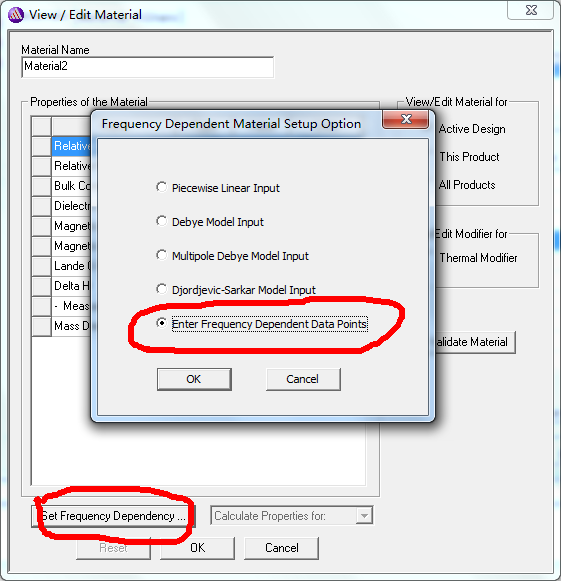

最近才开始用HFSS 作微带线的仿真。需要添加一个新材料,在导入材料的复数磁导率上卡壳了很久了。我在set frequency dependency 里选取 enter frequency dependent data points ,但是在磁导率的那一栏添加数据时发现列表只有两栏,而且软件不识别我直接输入复数,我以为应该是三列:频率,实部磁导率,虚部磁导率。请问各位大神,究竟应该怎么导入材料的复数磁导率呀?



哪来的第三条腿!?


不好意思哈,还是有点没懂。那个输入总成的地方的这个磁导率是指材料的初始磁导率吗?还有这个xy轴输入的地方,X是频率,那Y是啥,是指磁导率实部还是指复数磁导率的绝对值大小。那这样也表现不出虚部磁导率啊。麻烦大神了,还望大神明示啊,老板天天催,我实在没法短时间从零到1,身边又没人教。

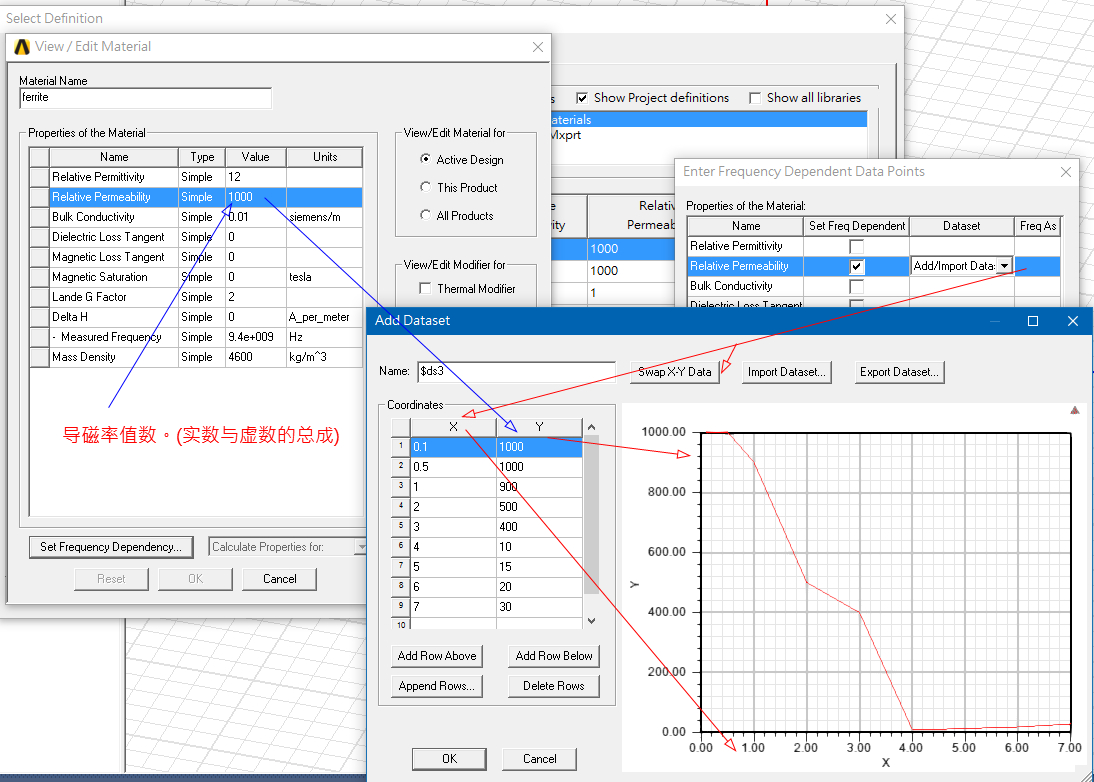

我的图片中采用的是ferrite,是一种磁性材料,中译 : 铁芯、磁粉芯。
Y轴式 u,但是...它可以透过(Swap X-Y Data)互换,以迁就人的视觉习惯。
导磁率----又称导磁系数,是衡量物质的导磁性能的一个系数,是描述磁性材料导磁能力的物理量,以字母μ表示,单位是亨/米。它的表达式为μ=В/Н
式中:μ--磁导率;В--磁感应强度;Н--磁场强度,我们认定空气的磁导率为1 ,相对磁导率μr的基本表示为:μ=以金属为芯所产生的磁线密度 / 以空气为芯所产生的磁力线密度.
在真空中,空气的磁导率不为1了,经物理测定,是μ0=4π×10-7 H/m.(注:式中-7是10的上标)
所以,真空中导磁系数就定义为:μ = 4π×10-7  Wb/Am
你有看见复数的导磁率表示法吗!?
** 不用称我为大师! 我也是能力所及才帮得上忙,况且我离大师的距离还很遥远。

B 和H 都是有相位的,但他们的相位差不一致,导致u=B/H  出现了相位角,所以 有了复数表示法啊

你不妨反过来直问你的老板--他会不会!? 就像我的教授,被我问到只能回我一句话 : 它没有什么道理、它就是这样!
虽然不知你们是否真的懂得每一项数据背后的含义与应用? 我还是要说....中国的教育方式真的很有问题,这样的教育方式下....只能教出-- 只会比画两下却经不起考验的半桶水。恕我言重了! (太缺乏师与生、生与生、学长与学弟...之间的互动。)



注意哦** 数据的输入规范是有定律的--不能是语无伦次的瞎掰!起码你要学会看得懂、找得到help里的说明。



很不幸我自己也做过一阵子-毁人不倦的叫兽...

材料选为非线性,导入的B-H曲线也并没有反映出相位的关系啊

是吗?  er、-er、u、-u...是啥个麻籽?把磁滞线抓出来看一下。
