关于HFSS lumped port设置问题 求讲解
05-08

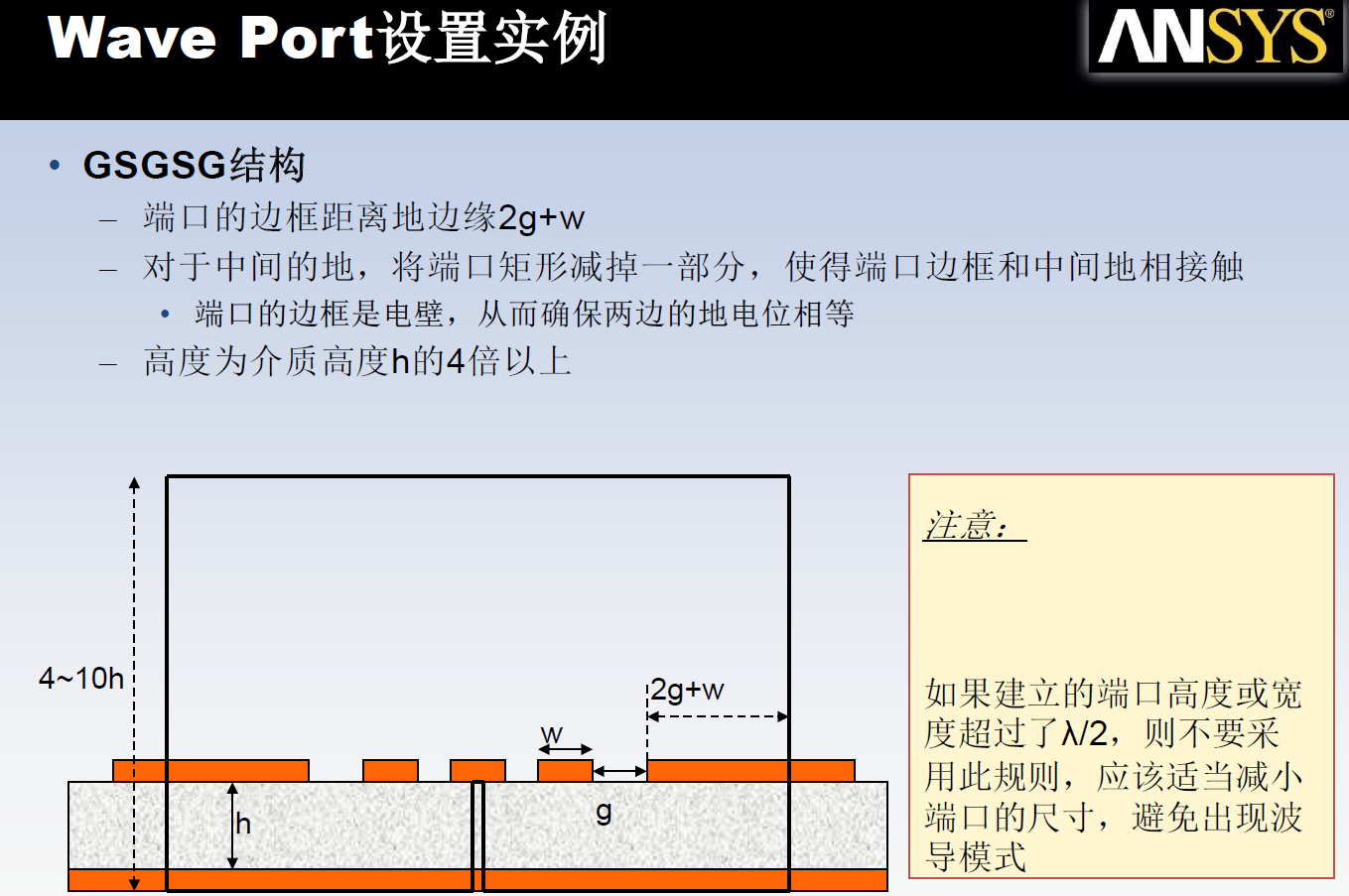

首先,lumped port是否是在wave port无法使用的情况下才推荐使用?(比如两个端口离得很近,如果用wave port不能满足port宽度在6w-10w之间)
第二问,lumped port设置高度是从基本背面到微带线底部还是到微带线顶部(此时微带线是有厚度的)

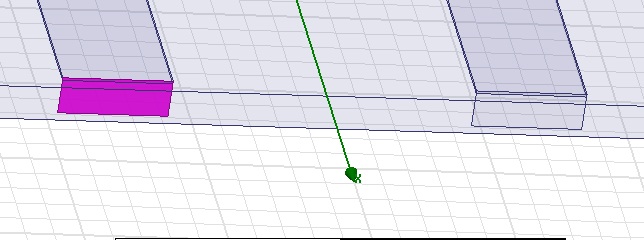

第三问,lumped port 是要设置在基板里面还是说刚刚接触基板就行(见图)
第四问,关于空气腔的问题,是否不能完全包裹基板,必须要让基板底部接触到外部?
第二问,lumped port设置高度是从基本背面到微带线底部还是到微带线顶部(此时微带线是有厚度的)
第三问,lumped port 是要设置在基板里面还是说刚刚接触基板就行(见图)
第四问,关于空气腔的问题,是否不能完全包裹基板,必须要让基板底部接触到外部?
但是看到视频都是这么做的啊
2、3都行,只要接触就行,我理解是积分线,整个导体的电压相等,所以底部顶部都一样。你可以实验对比一下。
4空气腔要包括基板。
第一个问题不知道,我倒是经常用lump Port,不常用wave port。
你的边界条件与端口设置概念非常薄弱,建议你在本论坛里找一份"HFSS端口和激励(官方说明)** 这论坛一定有这份文件!",看完你就清楚了。
多谢大师指点迷津
多谢指点。
不客气,缺乏rf币时 @我一下。
先行谢过
