hfss端口处的边界条件有什么意义？

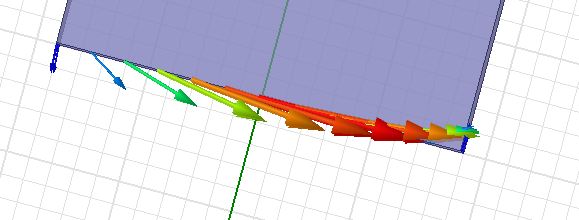

在下刚接触hfss，照着书仿真了一个功分器。听人说波端口相当于一个波导，那端口中间不就是空的吗，可为什么能看到面电流的分布啊?

难道是我没有设置边界条件?hfss默认是perfect E，相当于理想导体，所以有面电流?
于是用其他边界条件都跑一边，没发现什么区别。而且端口处的电场方向和端口平行，说明端口处肯定不是导体，不然电场就得和表面垂直。

哪位大神能给解释一下吗?万分感谢

听说或是理解过...平面波、横磁波、横电波...吗?

小编留言：

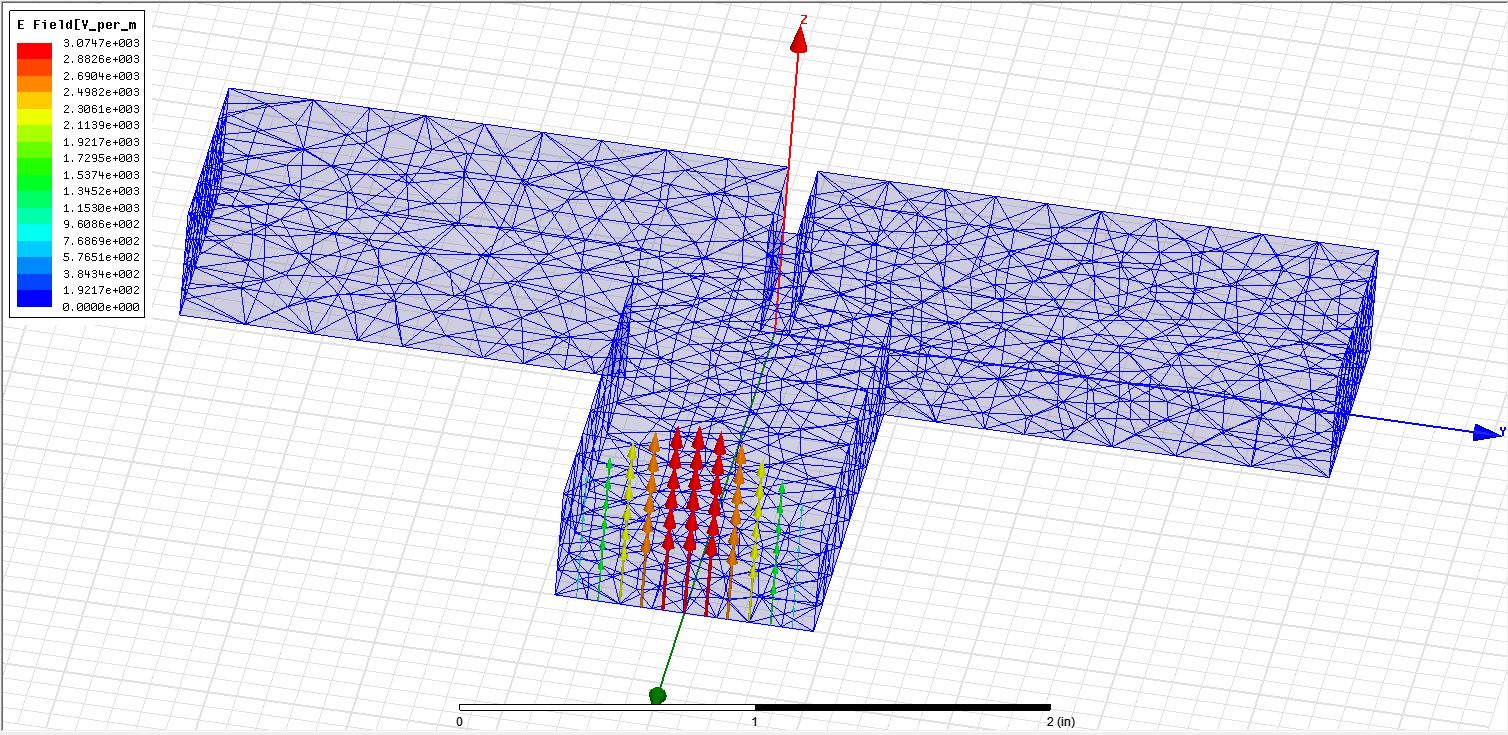

这里仿真结果是标准的TE波，但端口截面处的的面电流是怎么来的?我知道波导侧壁上的面电流可以用磁场强度的面旋度计算，因为两侧磁场切向分量有突变，所以侧壁上有面电流。可是在波导中取一个截面，因为两侧磁场连续，所以不应该存在面电流啊。

听说过，这里就是TE波。电流不应该只存在于波导的壁上吗，为什么波导截面上出现了面电流?还是我理解错了

为何称之为电磁波? 电流与电场同方向、电压即磁场、功率方程中有一条简式: P=V*I。如果你能眼见波的传导方式? 你就豁然开朗了！

小编留言：

这里电流与电场反向。
电压即磁场是什么意思?▽×E=-∂B/∂t ?

行波中的电场与磁场极化方向互为垂直，同理功率传输时电压与电流也是！
【电压即磁场】= 取电压与电流相处的模式类比到电场与磁场的相似之处！
** 在电磁学的领域里电场的方向就是微小电流(介质为空气时)的方向，所以它的水平90度角-方位上出现的是电压(磁场)。这里的重点在于功率=电压与电流的乘积，所才有TE、TM、TEM。
换个显示方法对你是否有帮助！?

小编留言：

电场和磁场垂直我理解，“同理”是怎么来的?“电压与电流也是”什么?互相垂直吗?端口截面上的电流和电压是反向的的（主楼里有图）。
“取电压与电流相处的模式类比到电场与磁场的相似之处”这是哪里的理论?能推荐相关材料吗?
ps：我只学过电动力学，微波没接触过。

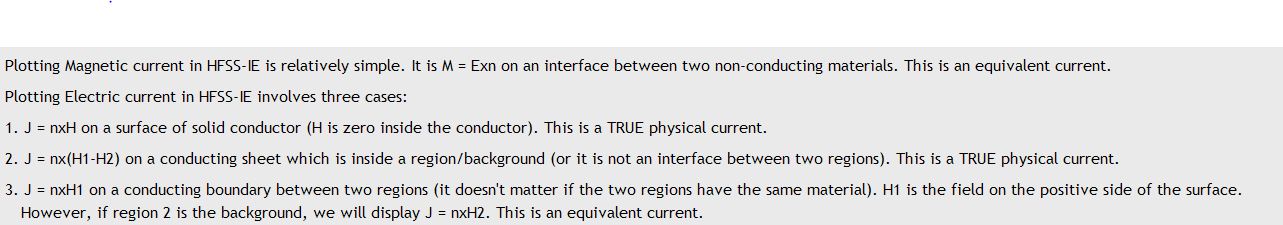

帮助文件找到这一段话，我理解就是端口上的面电流是为满足边界条件由内部磁场计算出的等效电流。

这是磁场强度，其切向分量和面电流成正比，n×H的方向和面电流方向一致。和我想的一样
现在我很奇怪端口处的边界条件到底怎么来的，帮助文件里又找到这样一段：

hfss先计算与端口截面相同的波导的电磁场，将其作为端口处的边界条件。
这里问题又来了，三个端口总不能同时都按上述方式设定边界条件吧?否则每个端口的电磁场都确定，S参数一下就算出来了，根本不需要解腔体内部的Maxwell方程。
所以我想是不是只在某一个端口上加上上述边界条件，那另外两个端口上是什么约束呢?

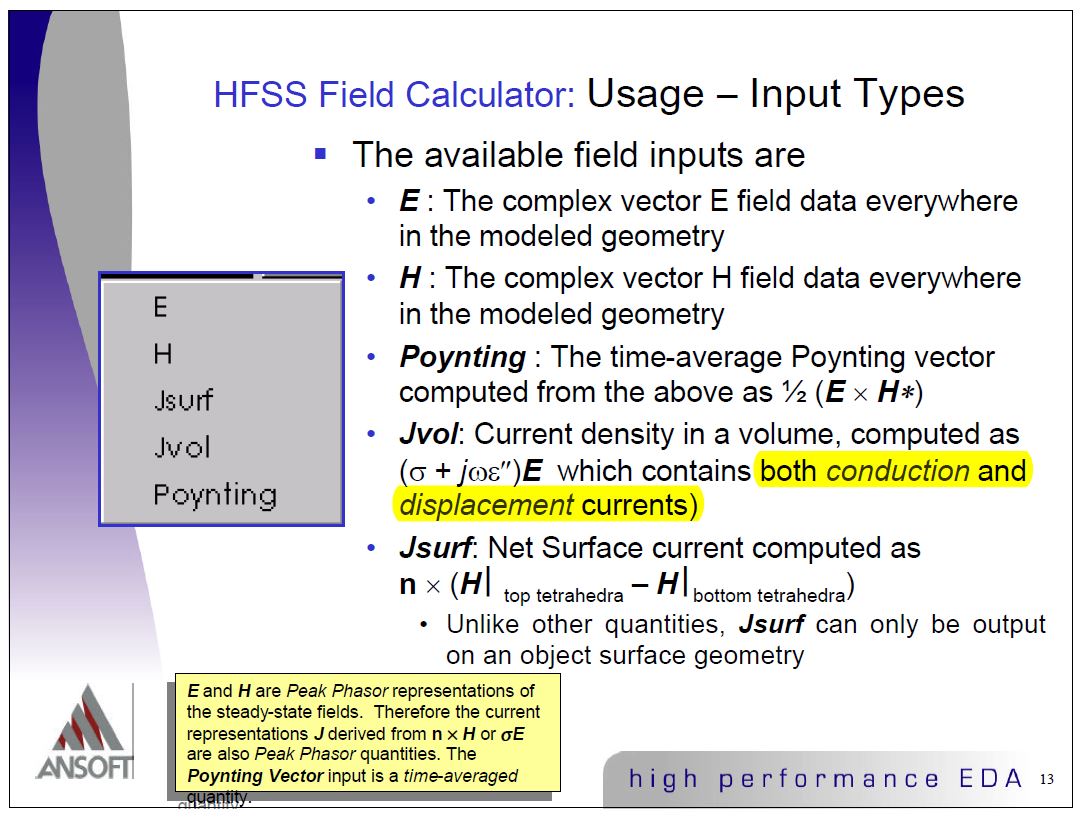

在场计算器里，面电流包括传导电流和位移电流

和楼上所说的等效电流应该是一回事

小编留言：

端口截面的电磁场是用等截面波导计算出来的解，然后作为边界条件，推导出面电流。这是不是说明端口截面上不需要做任何assign boundary的操作，我试各种不同的boundary，好像没什么区别

还有一个问题，这里有三个端口，计算整个空间电磁场时，选其中一个端口，赋予等截面波导本征模式的边界条件，那另外两个端口怎么处理，是辐射边界条件吗?
我还发现如果端口建立的顺序不同，电磁场的动画效果也会不同，电磁波总是从第一个建立的端口入射，再从其他端口出来。虽然这好像并不影响最后计算出的S参数。

不是建立的顺序不同，而是激励默认加到第一个端口，当然你可以在激励里面改激励端口

小编留言：

谢谢，我差不多搞清楚了。
为什么还是不能直接回复别人的贴子啊。
