超宽带天线仿真问题求解
05-08

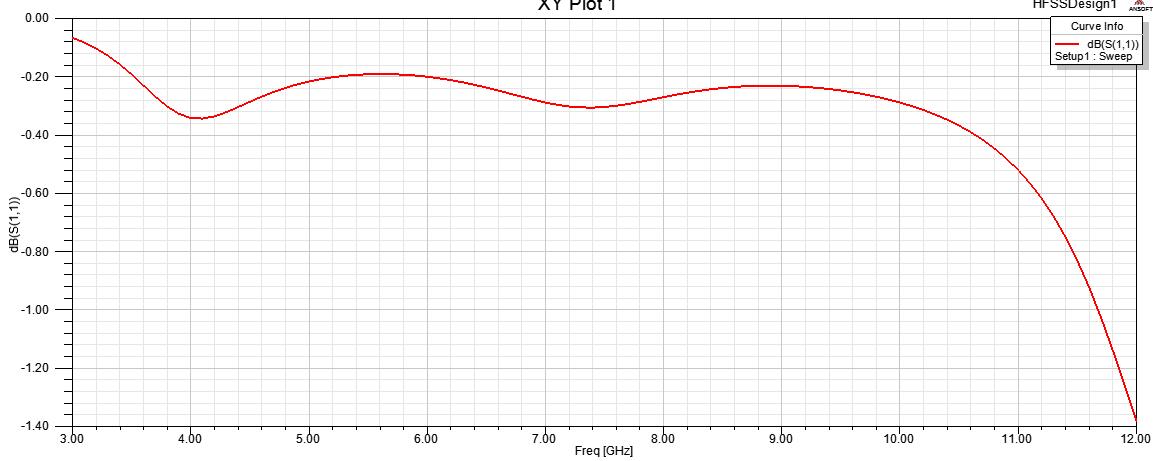

我仿真的一个超宽带天线的s11怎么是这样?而且扫描好像没太大的变化，求解是什么原因?多谢！
无图无真相

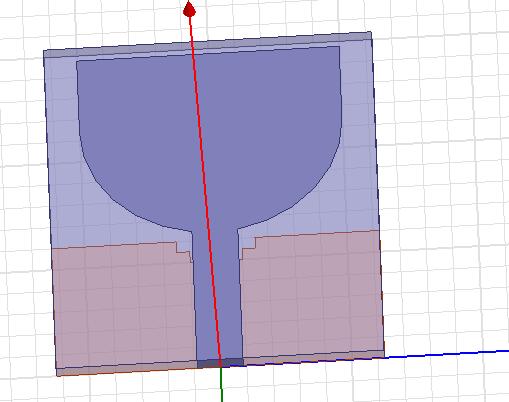

就是这样的一个模型
用的wave port吗?是不是太小了
不是啊，用的集总端口啊
看你这个S11谐振非常浅，应该是模型设置不对，正常情况下，这么宽的频带，随便应该也有几个谐振点
看一下你的gnd是不是已经设置成PEC，还有辐射贴片是不是也设置成了PEC，
端口要设置成集总端口
还有检查一下有没有设置空气腔
中奖率这么高，我试试
GND没设，解决了，谢谢
为啥要集总端口，我觉得波端口也没问题
