多频天线仿真问题
05-08

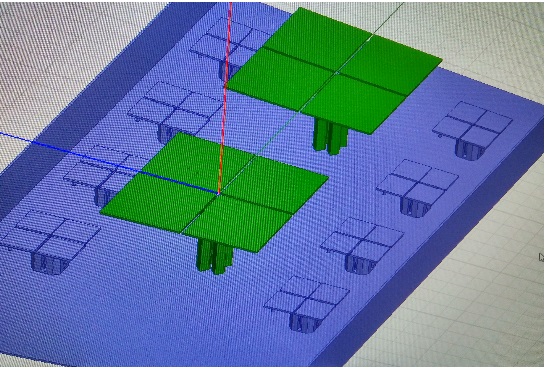

做多频天线时遇到个问题,这个天线三列并列排列(如下图或见附件),中间一列低频(790-960MHz),左右两列高频(1710-2690MHz)。HFSS仿真得低频的水平面波瓣宽度80度左右,而去掉两边的高频后低频仿真得65度左右(这是我需要的),问下这个高频对低频的影响机理,有没有什么办法解决?
没有办法解决啊, 这是基站天线上的难题啊,一般加个隔离板
如果你采用的是半波阵子的话可以改成全波的 如果已经是全波的那就加边界改善吧
