双极化天线方向图
05-08
我想知道怎么画双极化天线的方向图,就是图里包括+45和-45度的方向图,看了资料好像没有具体告知怎么做的,本人新手,想问问大家到底应该怎么画呀?
你的意思是图中含有两个方向图,一个是phi=45°和一个phi=-45°吗?如果是,那么操作如下:
你可以先画出一个phi=45°的方向图,然后在图上点击鼠标右键,有个export,导出一个csv格式的表格,然后再画出一个phi=-45°的方向图,同样点击鼠标右键,有个import,选择之前导出的那个csv,图中就会有这两个的方向图了。
我刚开始学,不太懂,请问正负45度极化就是指phi是45度吗?如果是垂/水平极化,请问该怎么看E、H面的方向图呢?
我看了资料说不听端口极化不一样,双极化天线有两个端口,是要分别看方向图吗?具体该怎么做呢?
首先我用的是waveport,我不知道你用的什么类型激励,可以设置极化方向。我说的phi=45并不是指的极化角度。极化角度应该在设置激励时候设置。

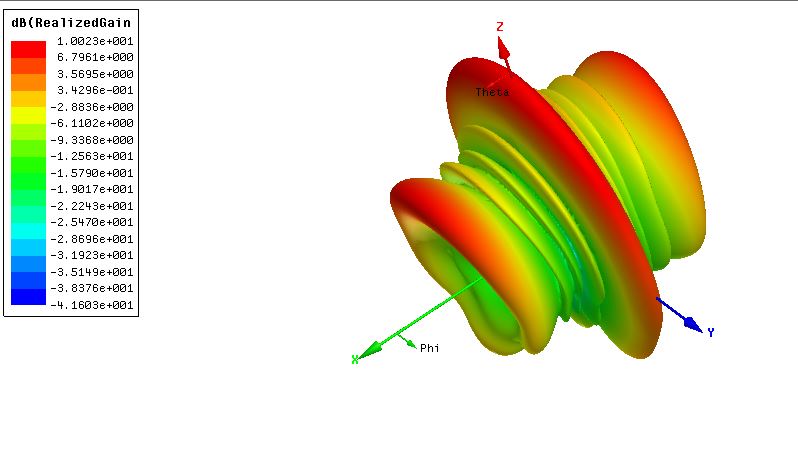

查看EH面需要理解E面和H面的概念,图中是一个3D远场方向图,一个面是phi=0,另外一个面是phi=90,应该是一个是俯仰面一个是方位面,但是我总是分不大清楚具体哪个时。
如果两个端口同时工作,就会形成一个方向图,如果是分开工作,那就会有两个方向图
