计算归一化电场方向图时dB10normalize和dB20normalize有什么区别?
05-08
在什么情况下选择相应地选项?

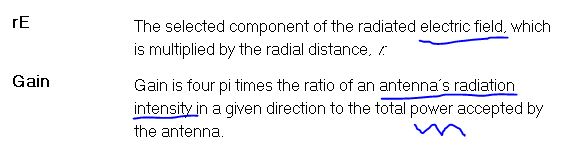

rE 用dB20normalizedGain,rE是电场幅度比值得到
gain用dB10normalizedGain,Gain由功率幅度比值得到
归一化的功率方向图(P)可以简单的认为是场方向图的幅度(F)的平方
P(dB)=10logP=10log(|F|)^2=20log|F|
求解rE时,dB和dB10normalize有什么区别呢?

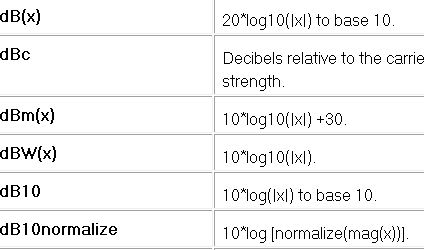

前面错了,rE用dB20normalize,Gain用dB10normalize,解释一样。dB是没有归一化的,dB10normalized是归一化的值,这从英文字面(normalized)就可以理解。建议多看看help。
谢谢你。是我之前问错了。
我的问题是在求解rE时,normalize和dB10normalize有什么区别?
谢谢你。是我之前问错了。

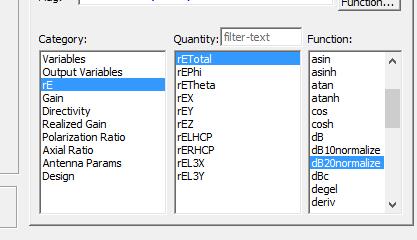

我的问题是在求解rE时,normalize和dB10normalize有什么区别?[attachment=74955]我的意思是为什么有不同的选项,normalize似乎已经足以描述了,为什么要有dB10和dB20的选项。用这两个选项看得比normalize更清楚吗?
normalize是直接归一化,dB10normalize是先取10倍对数再归一化,一般来讲,看电场用dB,或者20normalize
这些函数不是仅仅为rE准备的,求解其它变量时也可能用到。不必钻牛角尖
