阻抗匹配?优化S21参数?史密斯圆图?
05-08
目前正在学习HFSS的使用。
在仿真螺旋天线(设置了两个螺旋天线,一个收一个发,各有一个LUMP激励),并且要求两个激励的阻抗相等(我理解为HFSS设置激励阻抗时相等)。但是仿真出来S参数比较不理想,
我希望S21大概为-2DB (传输效率百分之80)
S11为-15DB
我知道要通过史密斯圆图来匹配,但是不知道具体方法。

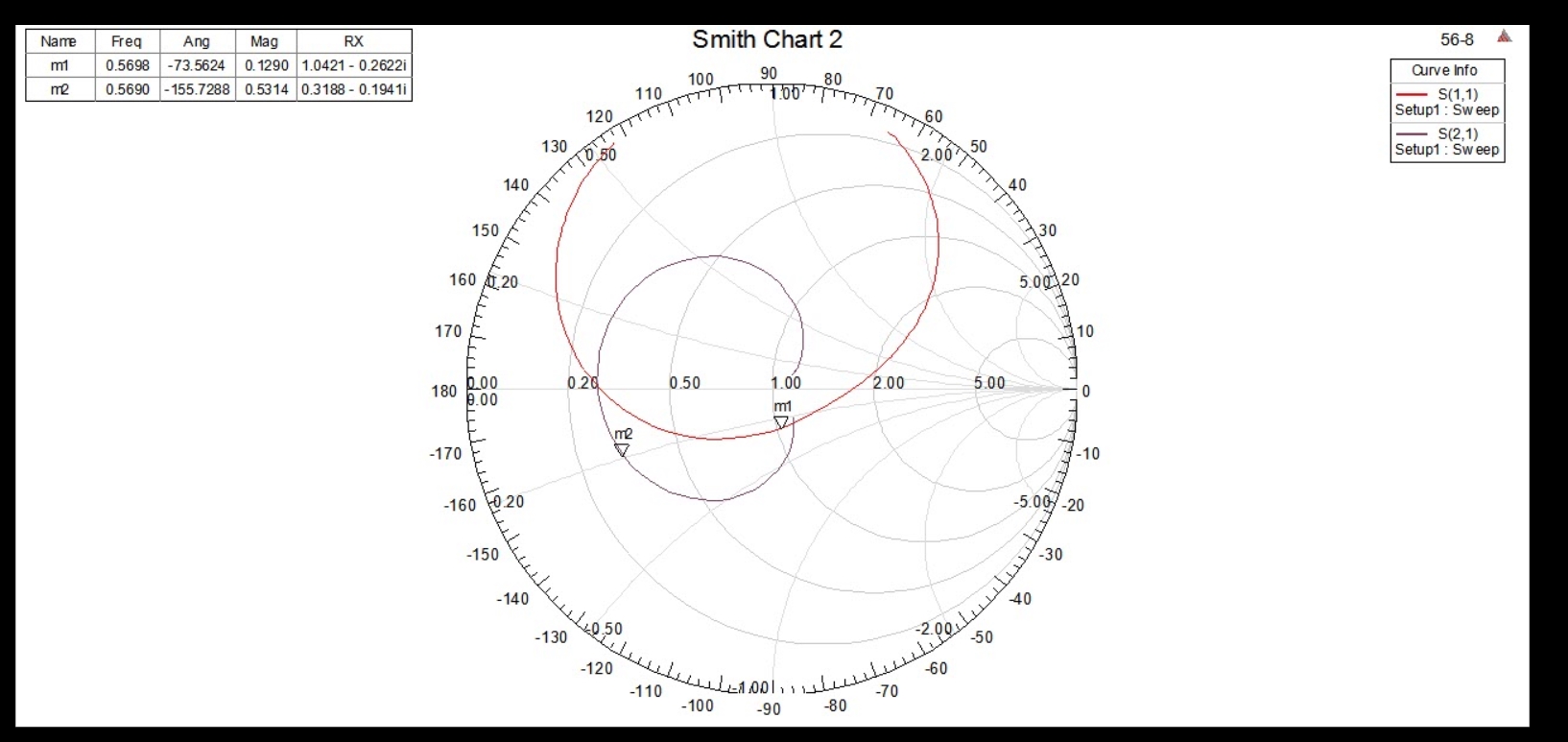

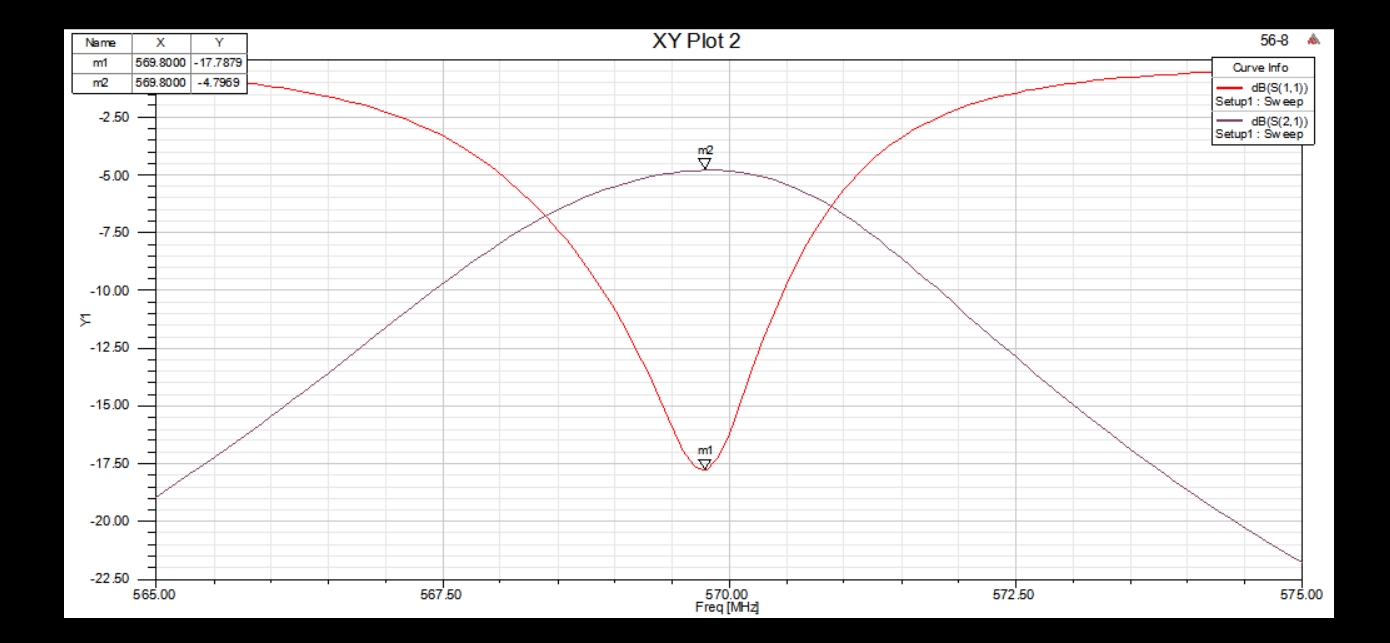

这边是仿真结果。
请教大神稍微帮我分析一下 结果和问题,给一个大概的解决方向。
谢谢了!
在仿真螺旋天线(设置了两个螺旋天线,一个收一个发,各有一个LUMP激励),并且要求两个激励的阻抗相等(我理解为HFSS设置激励阻抗时相等)。但是仿真出来S参数比较不理想,
我希望S21大概为-2DB (传输效率百分之80)
S11为-15DB
我知道要通过史密斯圆图来匹配,但是不知道具体方法。
这边是仿真结果。
请教大神稍微帮我分析一下 结果和问题,给一个大概的解决方向。
谢谢了!
目前两个端口阻抗都是 50欧姆
收发天线有互易性,你可以把单个天线先仿真好,从圆图看,你的模型阻抗和50欧姆不匹配,改变天线直径和罗圈数看看变化
你好我一开始单个天线仿真时
25-12J 。大致能匹配(S11比较理想)
但是当加了接收就不知道怎么弄了。
因为发现port2 的激励阻抗的改变会同时影响S11和S21
两个天线离多远?
小编留言:
5CM。
小型天线的
天线最下端加粗,如果纯弹簧先密绕再正常绕
