优化后产生报告时trace菜单下primary sweep下拉列只有Freq,无法选择扫描变量
05-08
在仿真优化微带线时,设置微带线优化变量width,height,可是在最后产生报告时由于报告结果设置右侧TRACE菜单下primary sweep下拉列只有Freq,无法选择变量,请高人指点,多谢
我的步骤如下:
1、设变量width,height,优化完成后欲产生一曲线图:目的体现在频率为1GHZ时优化变量width、Height在不同值变化时的mag(Z0(port1))值(横坐标X为width,纵坐标为mag(Z0(port1)))

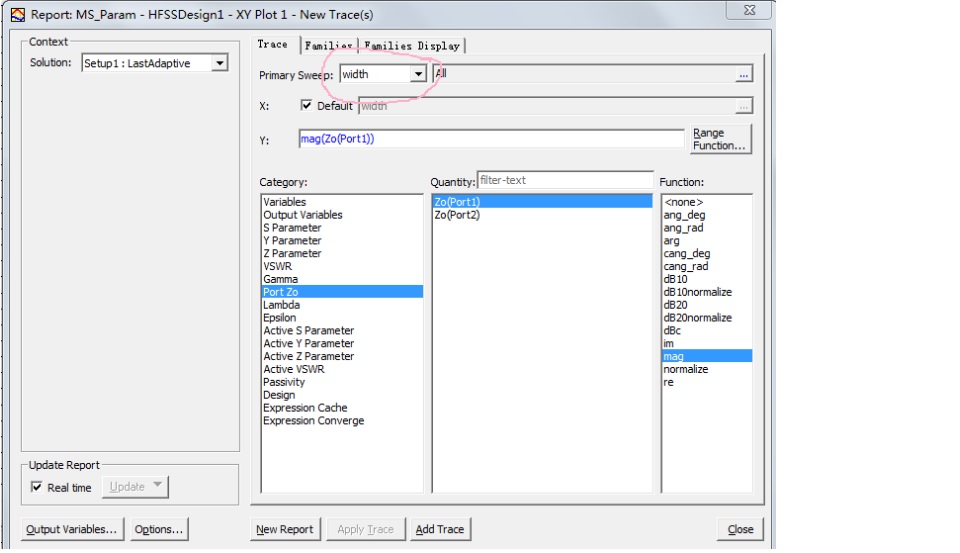

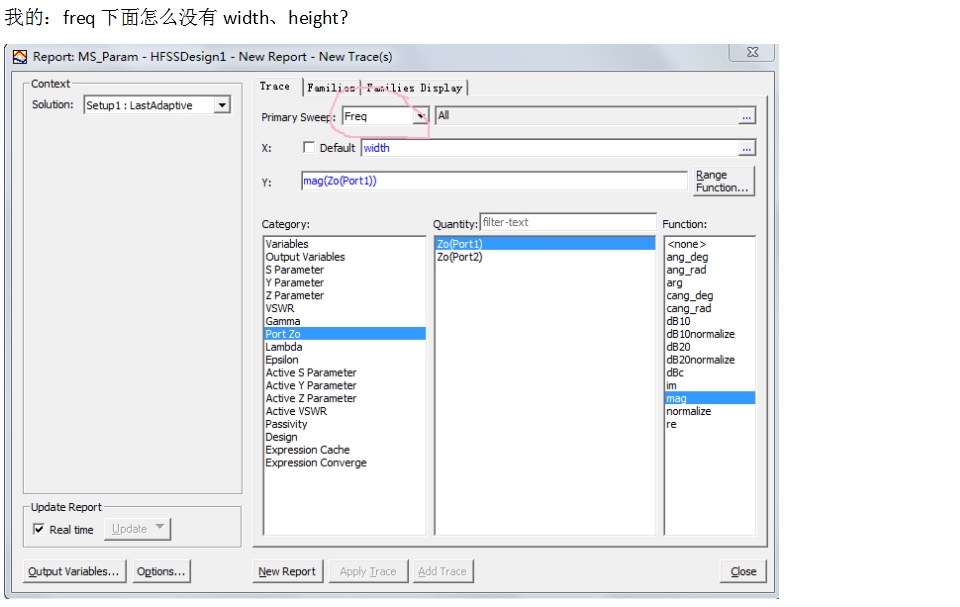

2、Create Modal solution Data report——Rectangular Plot,然后出现报告结果的设置界面,在左侧solution处选择SetUp1:LastAdaptive,右侧TRACE菜单下primary Sweep下拉列应该出现变量freq、width、Height才对,可是为什么只有freq呢?正确如下:
我的步骤如下:
1、设变量width,height,优化完成后欲产生一曲线图:目的体现在频率为1GHZ时优化变量width、Height在不同值变化时的mag(Z0(port1))值(横坐标X为width,纵坐标为mag(Z0(port1)))
2、Create Modal solution Data report——Rectangular Plot,然后出现报告结果的设置界面,在左侧solution处选择SetUp1:LastAdaptive,右侧TRACE菜单下primary Sweep下拉列应该出现变量freq、width、Height才对,可是为什么只有freq呢?正确如下:

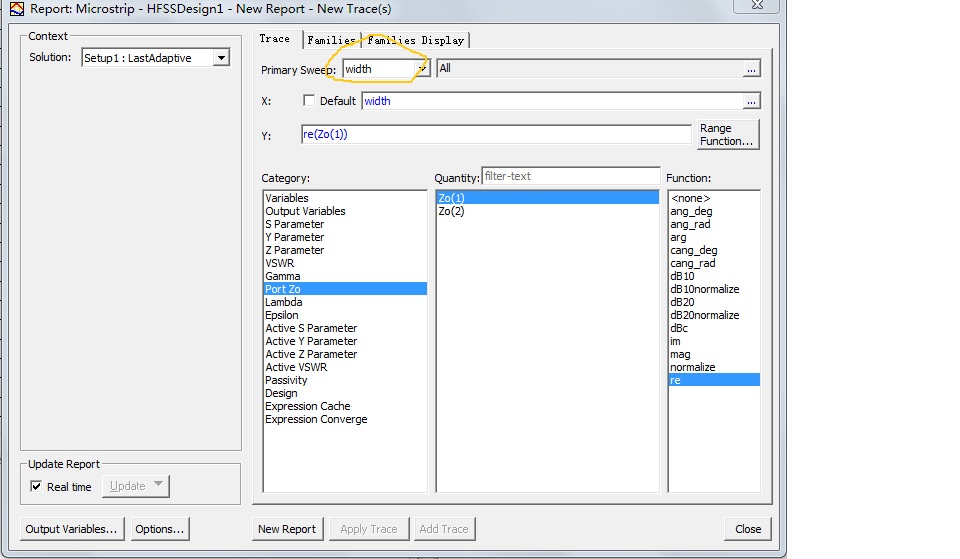

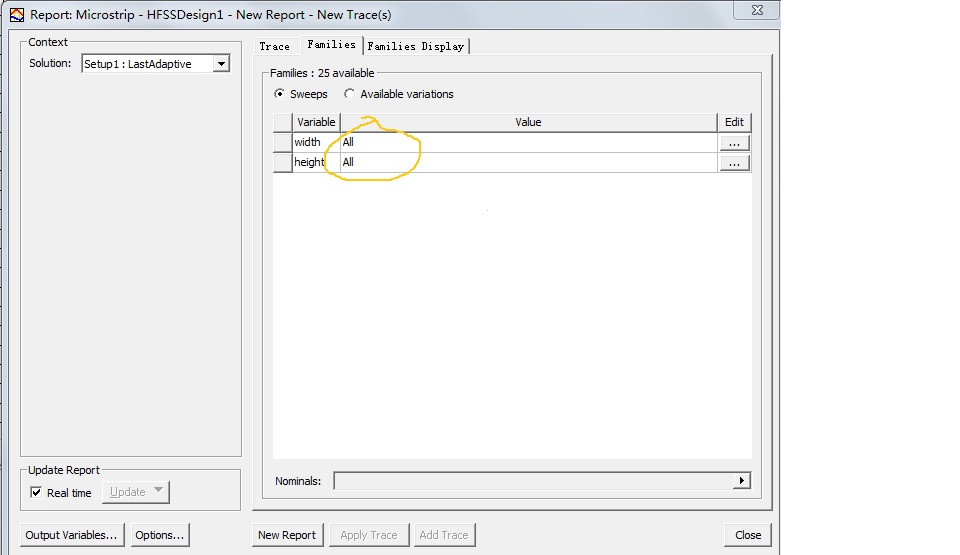

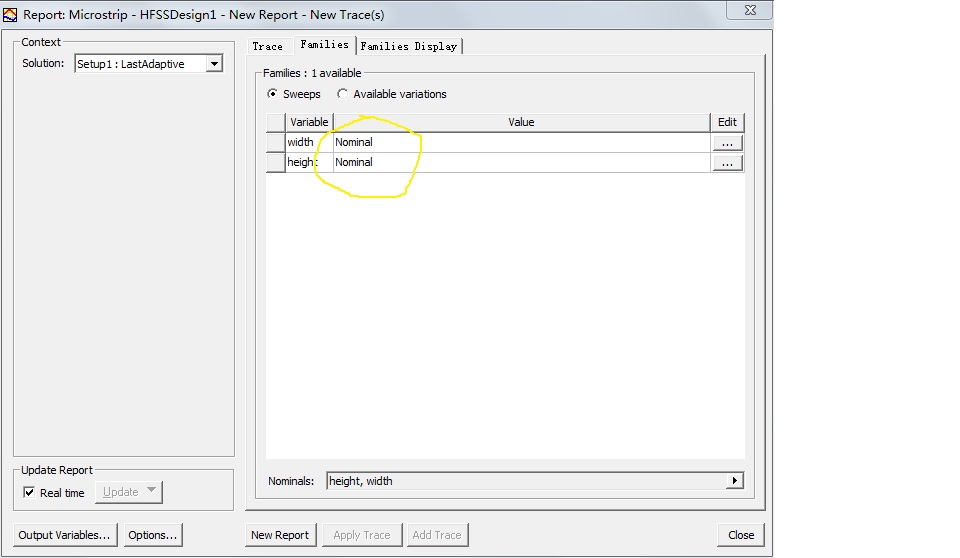

研究了几天,终于找到问题所在了,应该先点击Families标签,然后将变量width,height的value从Nominal设为All,然后回到TRACE标签下,此时Primary Sweep下拉列便出现了需要的变量:freq,width,height,这样就可以生成想要的报告了
之前我是直接先找Primary Sweep下拉变量,顺序颠倒所以不对
