HFSS集总端口详解—Lumped Port
HFSS集总端口详解总所周知,在HFSS里面,集总端口是内部端口,相当于测试系统的内阻,通过测试系统给结构加入信号,因此使用者需要指定端口阻抗,端口阻抗设定为测试系统的内阻,以消除测试系统引入的阻抗匹配问题。

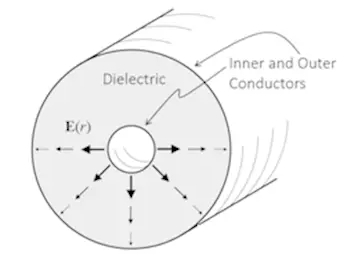

要讨论集总端口,我们可以从研究同轴电缆中的场开始。同轴电缆是一个由介质分隔的内导体和外导体构成的波导。在同轴电缆的工作频率内,它们将以横电磁 (TEM) 模式工作,意思是电场和磁场矢量在沿电缆传播的波方向不存在分量。也就是说,电磁与磁场全部存在于截面平面内。在HFSS里面,我们可以计算同轴电缆的这些场与阻抗,如同轴电缆模型所示。

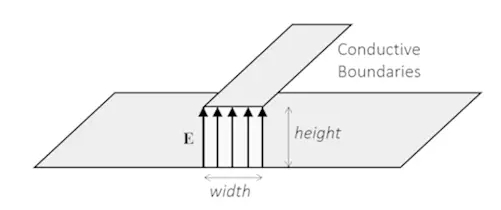

对于同轴电缆,我们需要在一个环形面上应用端口。在其他情况下,我们也可以使用‘集总端口’边界条件。‘集总端口’可用于如下几何:一个桥接两个导电面之间狭隙的表面。假设电场在两个边界面之间大小均匀,软件自动计算‘集总端口’面的高度与宽度,它应当远小于周围材料中的波长。‘集总端口’常用于激励带状线和共面波导。
利用‘集总端口’求解了模型的解之后,HFSS会自动后处理 S 参数,以及模型中每个‘集总端口’的阻抗,但仅支持计算 TEM 模型波导的阻抗。也能计算非常接近 TEM 的结构中的近似阻抗。一旦传播方向存在明显的电场或磁场,我们将不能使用‘集总端口’条件。作为替代方案,我们可以使用‘波端口’边界条件。
HFSS集总端口创建方法

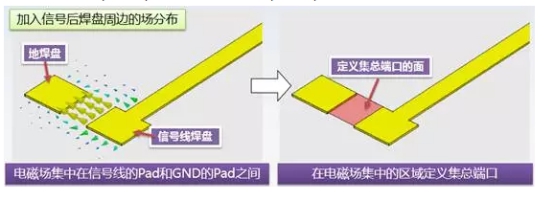

- 在电磁场集中的位置上作二维物体,信号线与地连接
- 做好的二维物体选中定义为集总端口
- 作积分线(必须),给定端口阻抗(必须)
HFSS集总端口的应用注意事项
- Lumped Port是内部端口,必须定义在周边有场存在的区域
- 集总端口的长和宽要远远小于波长
- 端口积分线的起点和终点必须和Perfect E或金属表面相接
- 集总端口的侧边是Perfect H,两个集总端口的边缘不能相接
- 可以和Wave Port混合定义
- 仅能用于TEM模式或准TEM模式
- 不可用于波导等非TEM模式的传输线中
- 不能进行Deembeding
不错,总算知道了集总和波端口的一个区别。
好帖子,赞一个
不错不错,赞一个!
不錯介紹的很清楚 還有wave port嗎?
HFSS端口应用详解——Wave Port : http://bbs.rfeda.cn/read.php?tid=104077,可以看看这一贴
好帖子 顶一个
微波好贴,受教受教!
HFSS full book 上有讲,lump port是存在一定电感的,deembbed可以去掉这种效应。在100G以上做过实验,deembedd确实有较大变化,但不能确定结果正确与否。
另外,在厚度127um的5880板上单纯分析一根微带线,wave port和lump port结果差别较大,频率为140GHz。
请教小编这种情况下不同端口仿真结果较大差异怎么回事?哪种结果更可靠?deembbed对于lump port去嵌有效果吗?
谢谢!HFSS full book 上有讲,lump port是存在一定电感的,deembbed可以去掉这种效应。在100G以上做过实验,deembedd确实有较大变化,但不能确定结果正确与否。
另外,在厚度127um的5880板上单纯分析一根微带线,wave port和lump port结果差别较大,频率为140GHz。
请教小编这种情况下不同端口仿真结果较大差异怎么回事?哪种结果更可靠?deembbed对于lump port去嵌有效果吗?
谢谢!学习学习啦。
