方口曲线喇叭建模
05-08

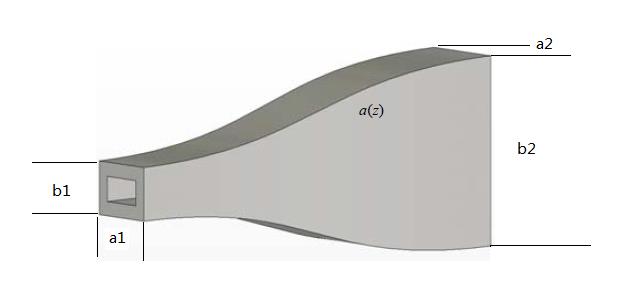

这种外表面为曲线的方口喇叭,在HFSS里面怎么建模呢?
曲线方程如下:
a(z)=a1+(a2-a1)X(sin((pi*z)/2*L)))^3
请建模高手赐教下!
曲线方程如下:
a(z)=a1+(a2-a1)X(sin((pi*z)/2*L)))^3
请建模高手赐教下!
这个高级
请高手赐教下!
呵呵,这个问题已经解决了!
建模方法以下:
1.先用线建出以上模型的轮廓:
包括八条曲线轮廓线(四条轮廓线需要复制一份,共八条),八条规则线
2.然后用组成面的四条线,用布尔操作合并。
3.选中合并的四条线,用coverline的命令,形成面。
4.一共四个面,即组成上面模型的外表面
5.最后用sweep功能,把每个面向内扫描,形成有厚度的面
6.最后布尔合并下就OK了
好厉害,正在想怎么弄非规则模型呢
