同轴线 HFSS  分析交流
05-08
一段同轴线 琢磨连接器的仿真
先从同轴线开始吧

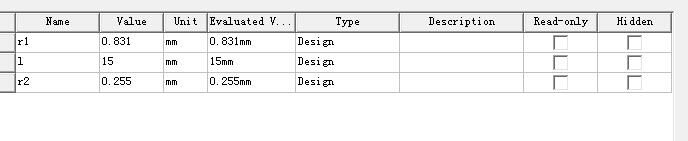

1 设置必要的参数
2.求解类型
关于求解类型
个人觉得:模型驱动和 终端驱动 就仿真同轴线而言 好像差别不明显 一下选择 终端模式了
网坛友们请指导

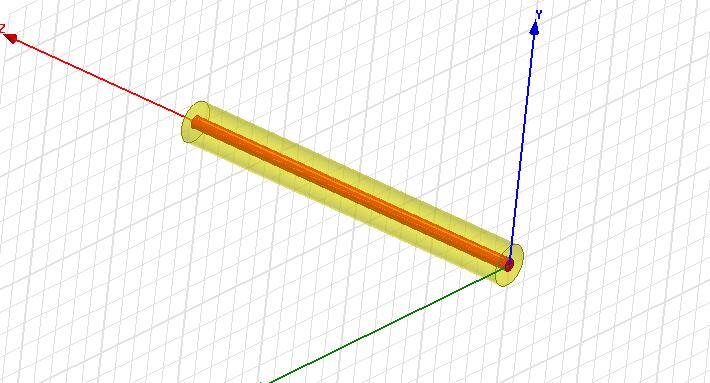

3.建模 就不说了
4, 设定边界条件 这个同轴线一般不用设置 默认理想导体边界

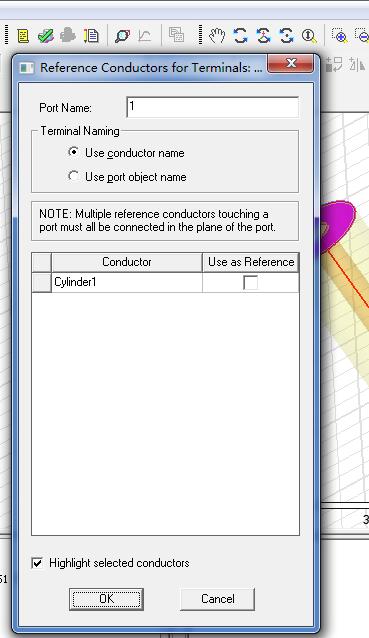

5.设置激励 两边波端口
6.导航栏 里设置激励属性 不归一化
此处是否要归一化 现还不是很清楚 先不归了

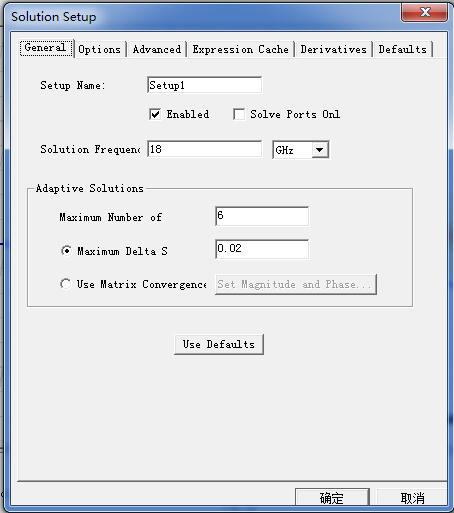

7. 扫频设置 设置18GHz 看看 其他先 默认了
8. 0.1 -- 18GHz 频率较高 用插值 扫了 然后检查模型 跑起来

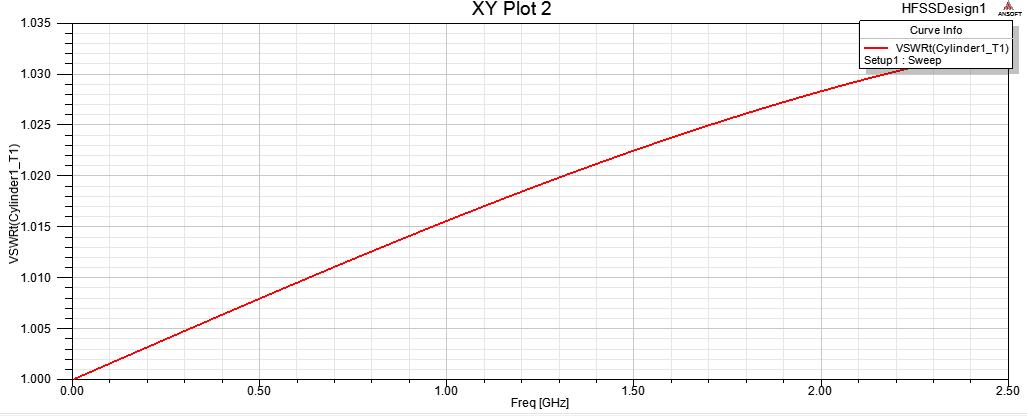

十分抱歉 下图是 步骤6里 归一化的图形
不归一化的图形
从这可以开出来 归一后驻波是偏大了 但是那个更准确呢 需要计算后才能知道

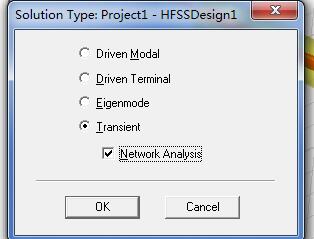

瞬态时域求解
端口及其他 同上 选择TDR 长度和时间的关系是有个公式的 先这样设置了 其他可以默认
后面不同的是 扫频设置
然后就可以跑起来了

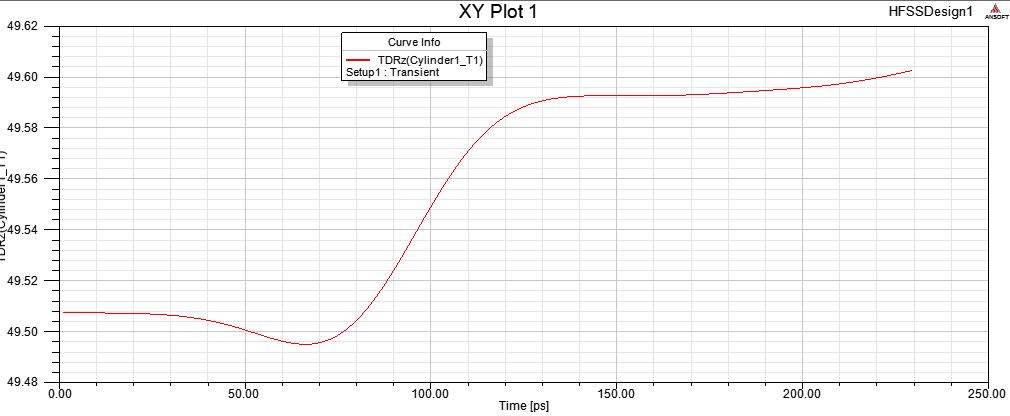

这个还行
不知道整个流程是规范不 有交流的吗
先从同轴线开始吧
1 设置必要的参数
2.求解类型
关于求解类型
个人觉得:模型驱动和 终端驱动 就仿真同轴线而言 好像差别不明显 一下选择 终端模式了
网坛友们请指导
3.建模 就不说了
4, 设定边界条件 这个同轴线一般不用设置 默认理想导体边界
5.设置激励 两边波端口
6.导航栏 里设置激励属性 不归一化
此处是否要归一化 现还不是很清楚 先不归了
7. 扫频设置 设置18GHz 看看 其他先 默认了
8. 0.1 -- 18GHz 频率较高 用插值 扫了 然后检查模型 跑起来
十分抱歉 下图是 步骤6里 归一化的图形
不归一化的图形
从这可以开出来 归一后驻波是偏大了 但是那个更准确呢 需要计算后才能知道
瞬态时域求解
端口及其他 同上 选择TDR 长度和时间的关系是有个公式的 先这样设置了 其他可以默认
后面不同的是 扫频设置
然后就可以跑起来了
这个还行
不知道整个流程是规范不 有交流的吗
能看一下端口的设置吗?
每一步用文字说明一下就更好了!
稍后加上
初步学习 多多指点
