HFSS中如何查看某一点的电压或电流大小?
05-08

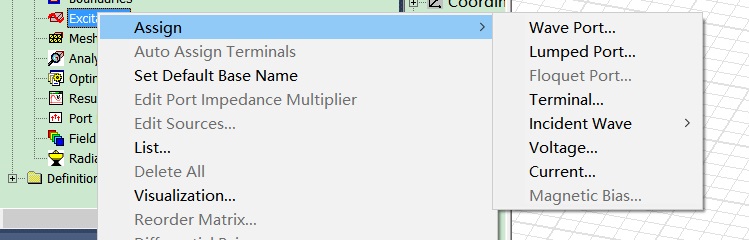

在HFSS15中求解模式可以选用Transient(瞬态)和Composite Excitation(复合激励),这样设置的电压源和电流源激励(如下图)

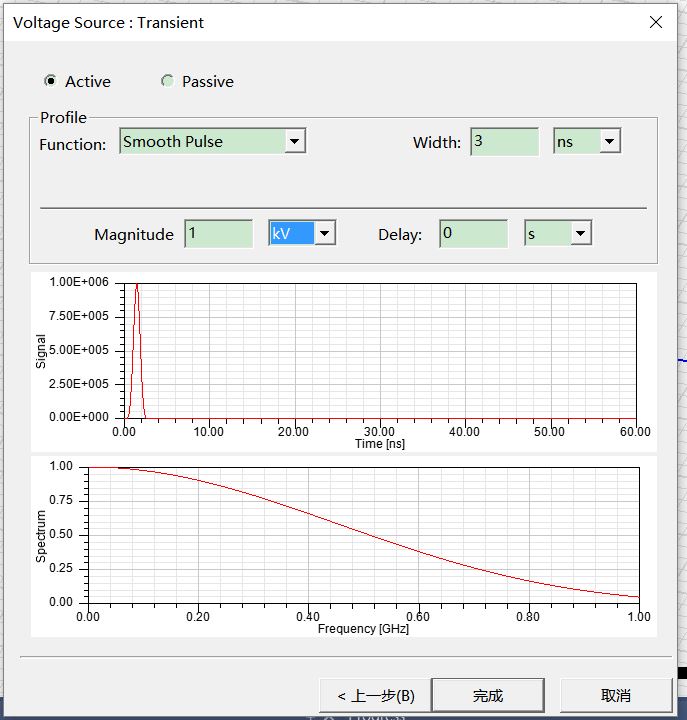

以电压为例,设置界面是这个样子
上面Magnitude和Signal的幅度是什么关系?
另外,用这样的激励做瞬态仿真,要如何才能看信号经过传播(比如到了两个电阻之间)后的电压大小?就像CST中的probe一样。
以电压为例,设置界面是这个样子
上面Magnitude和Signal的幅度是什么关系?
另外,用这样的激励做瞬态仿真,要如何才能看信号经过传播(比如到了两个电阻之间)后的电压大小?就像CST中的probe一样。
