HFSS导出电流密度
05-08
要一个贴片天线的电流密度,模型仿真什么的都弄好了,怎么能把这个贴片上的电流密度以数据的形式导出来,是需要场计算器吗,怎么设置?
还有一种表面电流的图,密的箭头表示密度大,疏的地方表示电流小,而不是像选择Vector_Surf那种通过箭头的大小来表示的,这个要怎么画?
急求,谢谢各位大神

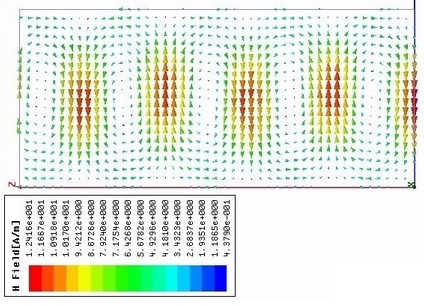

就这样的图在HFSS怎么画
在查看电流密度的图中,有个标注场分布大小的栏,对着这个栏单击鼠标右键,点击“modify。”,然后在Marker/Arrow栏里设置,一般把Arrow tai勾选掉(使其未被勾选)即可
搞定谢谢
