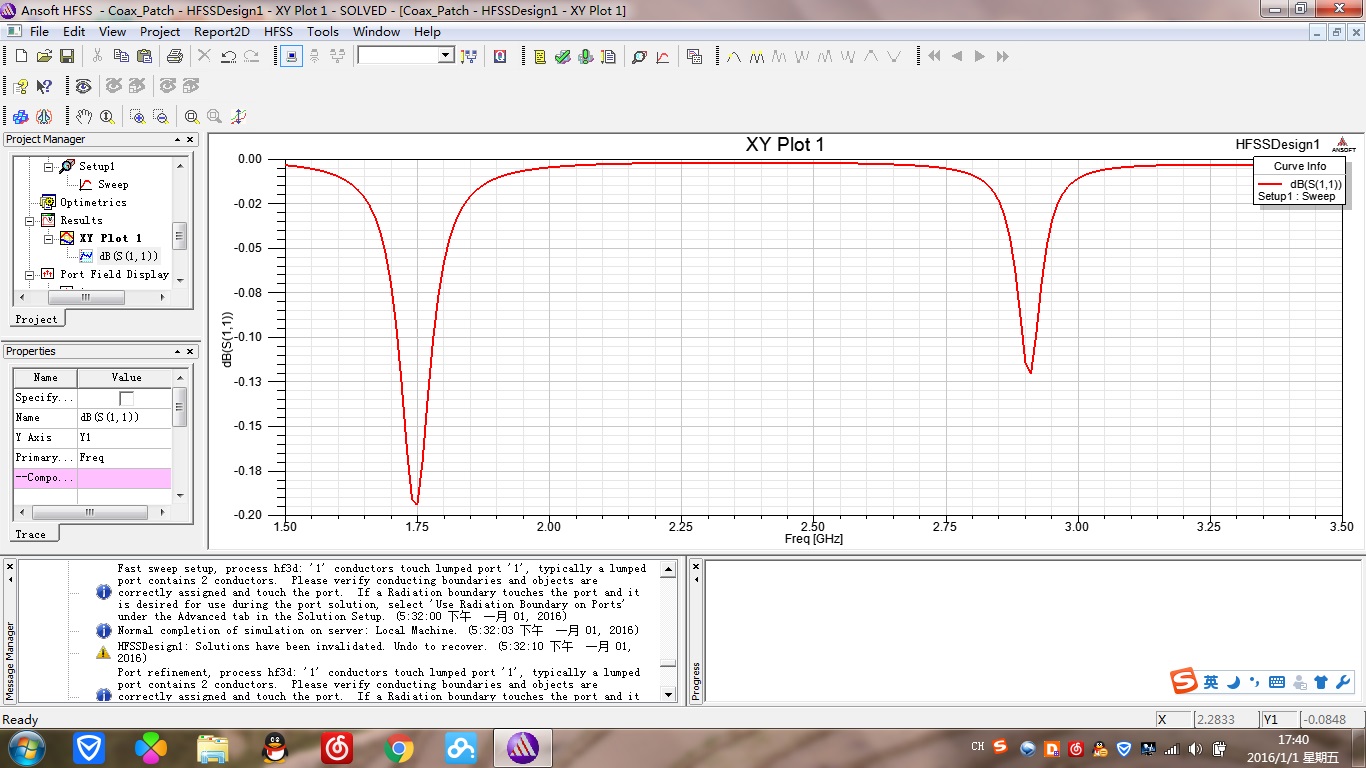

仿了一个最简单的同轴馈电矩形微带天线,但是回波损耗S11不对
05-08
请问哪里出问题了。
可能天线连接的由问题
楼上说的对,你先检查下馈电端口是否连接到微带天线,还有天线各部分是否无缝连接
检查边界 还有端口。
请先看底下提示,所有的问题都告诉你了,学好英语
这个问题应该是,微带线的地设置的先后造成的,应该给空气腔先设置,然后在设置地的金属属性
感謝大大分享
激励两端应该接在理想导体或者金属上,激励端口一般只能与两个物体相接或相碰。
feed的材料没设置成pec。已经解决了。谢谢各位前辈!
看看,学习下,希望有帮助
