13.56MHZ HFSS仿真辐射界面大小
05-08
13.56MHZ HFSS仿真时辐射界面大小是需要四分之一波长吗 那样是5米左右 是不是太大了 求助
可以是1/16、1/8....
大点不怕,看你要多高精度呗,精度高自然大了不好,因为网格多了算的慢。
你好 我的线圈仿真完了 用史密斯圆匹配完事以后 在hfss里面加电容 一个串联一个并联。我直接在两端口之间加了长方体,设置不同界面为rlc激励,然后在另一个平面加集总激励,请问对吗,仿真总是不能匹配

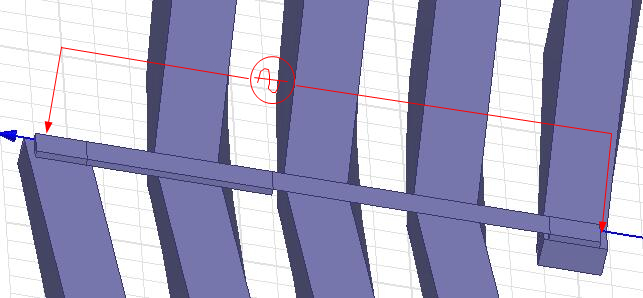

你好 我的线圈仿真完了 用史密斯圆匹配完事以后 在hfss里面加电容 一个串联一个并联。我直接在两端口之间加了长方体,设置不同界面为rlc激励,然后在另一个平面加集总激励,请问对吗,仿真总是不能匹配。图片在下面
端口是这样下....你能明白我的意思吗?

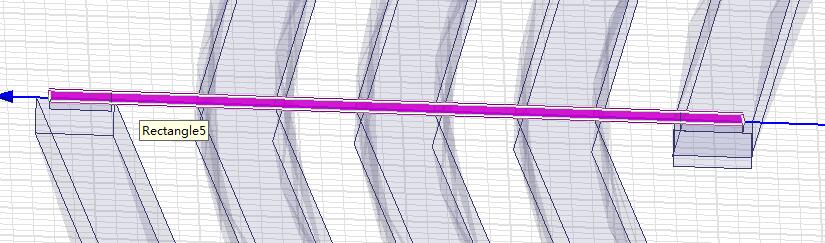

是这个意思吗。但是这样加激励,系统会提示,激励没有连接在两个物体之间,不知会不会出错
多谢回复,那就是直接把平面跨接在两端口下方连接上,而不是在之间是吗 图片在下面,方便加一下球球吗,毕业课题就我自己做这个,平时也没人去问

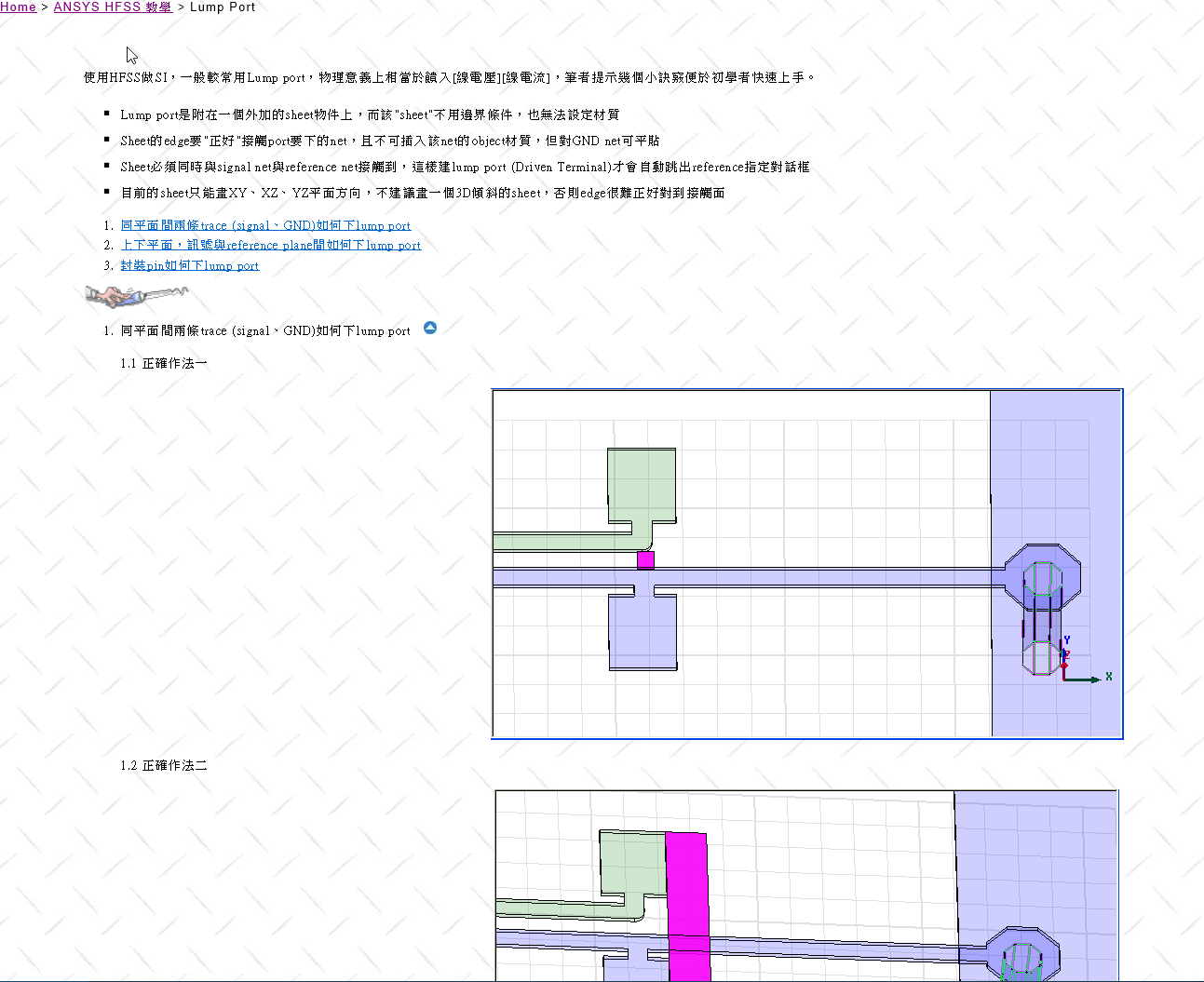

在这里...看他的教学 (其它不相关的链结别点! 会被GFW屏蔽_只因为它的位置是*.tw 或是YouTube)
http://www.oldfriend.url.tw/index.htm
你好 谢谢你的网站 资料很多请问你说的端口是这样设置吗
