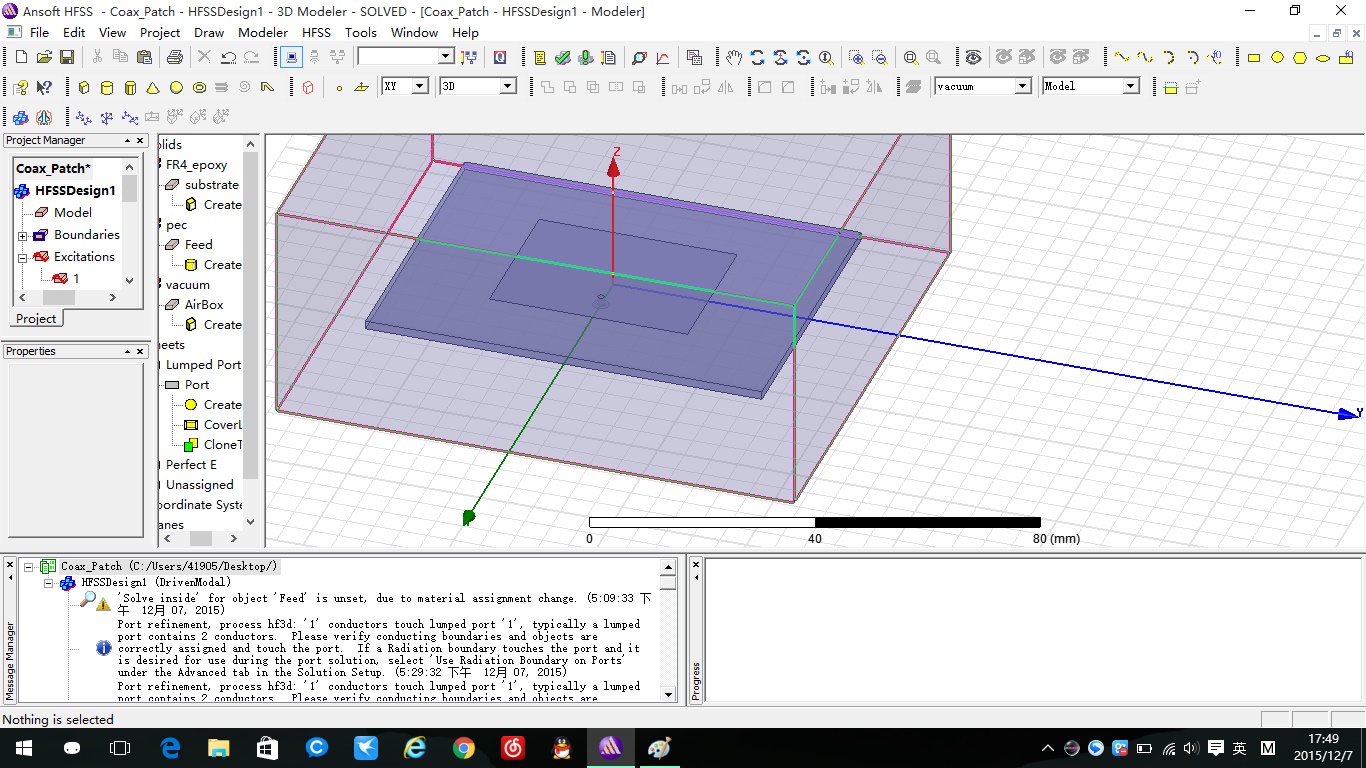

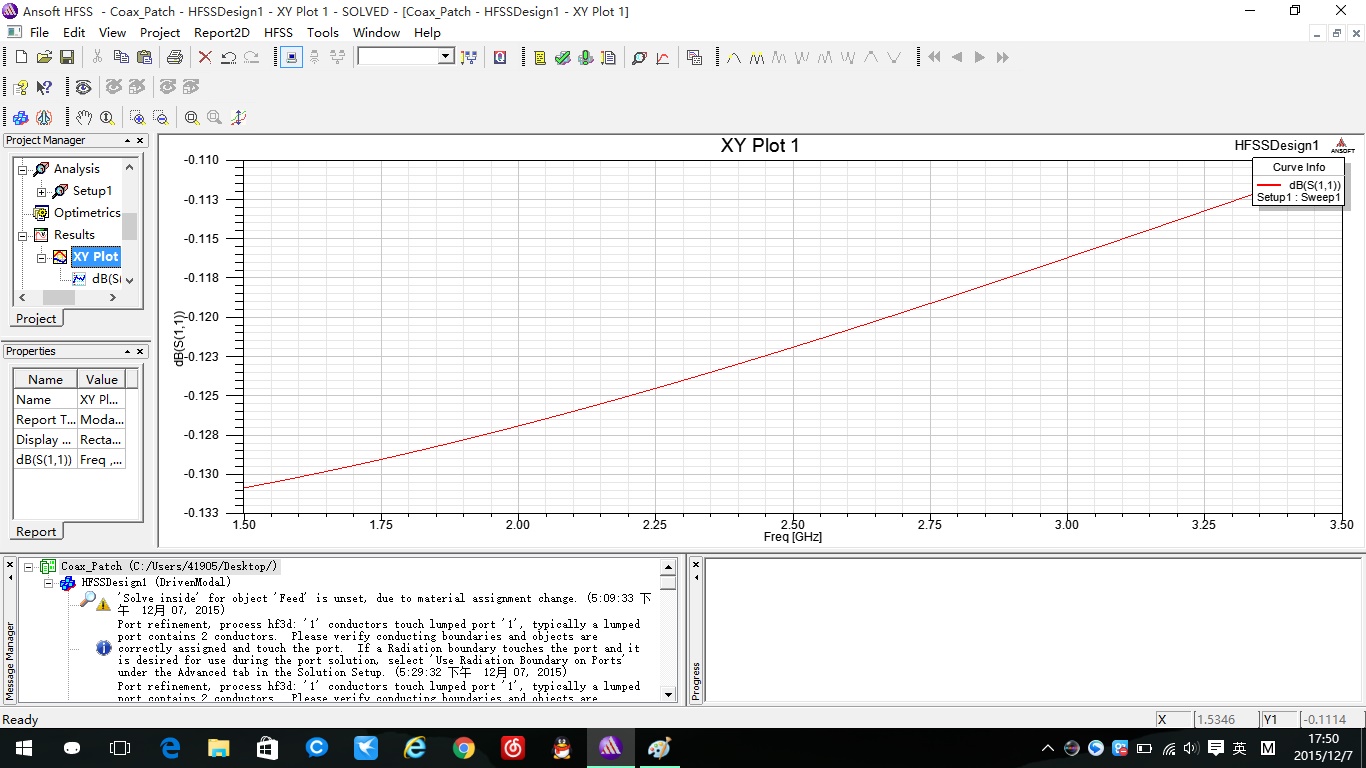

请问我设计了一个最简单的同轴馈电矩形天线，为何谐振频率是直线？
05-08
应该是V型曲线才对吧
根据提示好好检查一下你的端口设置 和边界条件 应该会对你有帮助
排除贴片尺寸问题，估计是激励端口和贴片或者地没有接触到
空气盒子坐标不对吧，似乎跟地面和端口重叠了，看看空气盒子起始坐标的z轴坐标是不是0，如果是改成负的看看。
