Hfss怎么看介电常数
05-08
请教下Hfss怎么看介电常数(不是材料设置那种,我是为了看有效介电常数),开始以为时在材料上设置一个端口,然后仿真,看epsilon,但vacuum块仿真后得到的介电常数是0,这明显是错误的,求指教,谢谢.....

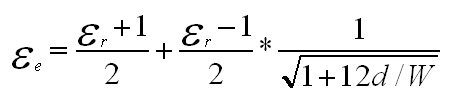

如果你的事微带线,可以按公式算!
是做超材料的么?超材料的话应该是用HFSS倒出S11、S21,然后根据提取公式再另行计算
二楼正解,最好发个模型,也好分析啊
我也 想知道
是做超材料的么?超材料的话应该是用HFSS倒出S11、S21,然后根据提取公式再另行计算
楼上能详细说一下计算公式吗? 我都是用超材料中s21相位与空气中的s21相位比值的平方
如果是仿真超材料,需要先用HFSS仿真出模型,导出模型的S参数,然后用MATLAB根据公式编程,反演出介电常数和磁导率
感謝大大分享
感謝大大分享
