hfss螺旋线圈
05-08
平面螺旋线圈如何设置端口?
看你的聪明才智了。

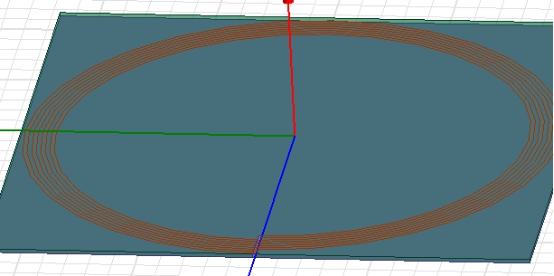

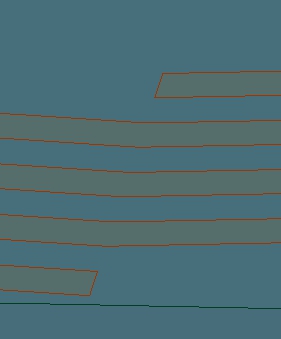

我的图形是这种的,在介质板上的平面螺旋线圈,是下面这个图的样子
![](img/rfe/HFSS/HFSS-6060lhc3fvbgdad.jpg)
1楼图中下方小图、那个 Port Extension Height* 还没有给到你启示吗?
这个问题困扰了我很久,再不弄出来就不能毕业了,还望指点,谢谢
螺旋画的有问题
是一对线圈同时绕,馈电在中间
小编画的是单头

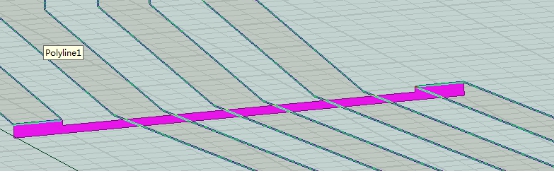

双线同绕或是单线自绕....对于两个需要相接的端口来说,是没有差别的。(提示:异层架桥、如同被道路隔开的左右两区若要拥抱...不是天桥就是地下道。)
