请教关于HFSS仿真中轴比和圆极化的问题
05-08
我们使用轴比来确定圆极化的程度，请教一下在HFSS中如何设置，我下面的设置有没有什么问题：
我创建了一个results，步骤为：results --- creat far fields report --- rectangular plot - Axial Ratio --- AxialRatioValue ---db

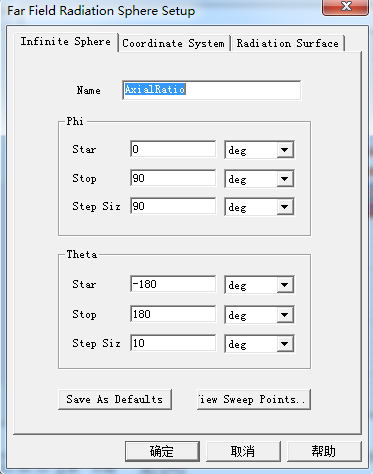

如下图所示：
我创建了一个results，步骤为：results --- creat far fields report --- rectangular plot - Axial Ratio --- AxialRatioValue ---db

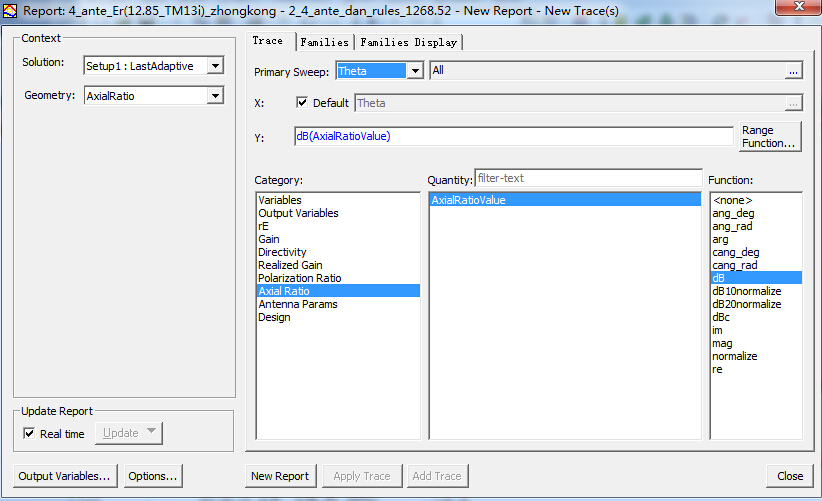

如下图所示：
Z轴指向天顶，没有问题
非常感谢！
另外请教一个问题，我做的是圆极化天线，发现了一些现象：
1，天线在400Mhz的带宽内，法线方向的轴比都是小于3dbm的
2，当仰角小于30度的时候，轴比就迅速变差，最差高达30dbm
请问这种情况正不正常?
如何让仰角变得更小，能不能做到小于5度
那样正常的
低仰角比较好的应该是四臂螺旋天线，或者你看看13年天线年会论文180页那篇可以作为参考
学习学习！希望小编的问题快点被解决
