虽然是谐振的基本问题,但明白的人貌似很少,有没有人能解释一下呢?
05-08

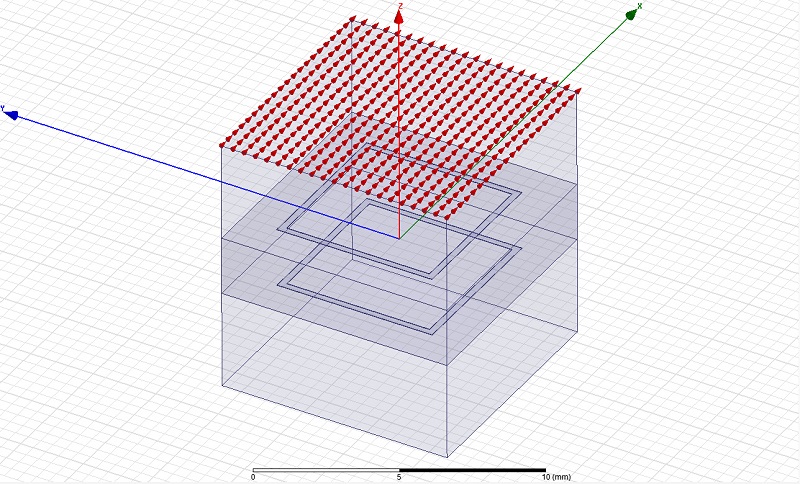

仿真频率选择表面,两个相同形状的方环在一层介质的两侧,求问,为何会出现两个谐振零点?
现在我已知是因为耦合引起的,滤波器也有相同的情况。但能否清楚易懂的解释此现象呢?
图片如下:
电磁波入射方向为z轴负方向,电场方向沿x轴正方向
现在我已知是因为耦合引起的,滤波器也有相同的情况。但能否清楚易懂的解释此现象呢?
图片如下:
电磁波入射方向为z轴负方向,电场方向沿x轴正方向
因为介质、距离已经固定,光或电波再快也需要先、后的时间_t1 - t2 ( t = 1 / f) 时间与频率互为倒数
所以你的上下图对照,16.4xGHz点是-Z轴上第一个接触入射电磁波的环-它的极点,13.4xGHz点是后接触入射电磁波的环-它的极点。
再进一步说: 有了时间差可以换算出频率点、有了频率点和介质参数对比光速可以换算出波长,再进而换算出距离...
