圆柱面上怎么画矩形图了
05-08
在使用HFSS的时候,在圆柱体上创建矩形,有什么好的建模思路吗,总觉得在上面画图很麻烦啊,竖线还好点,画出来以后,让它变成面就好了,横线就感觉比较麻烦了,一般给的都是长度,总不至于还要算出对应半径的弧度在建模吧,求大神给个指导!1

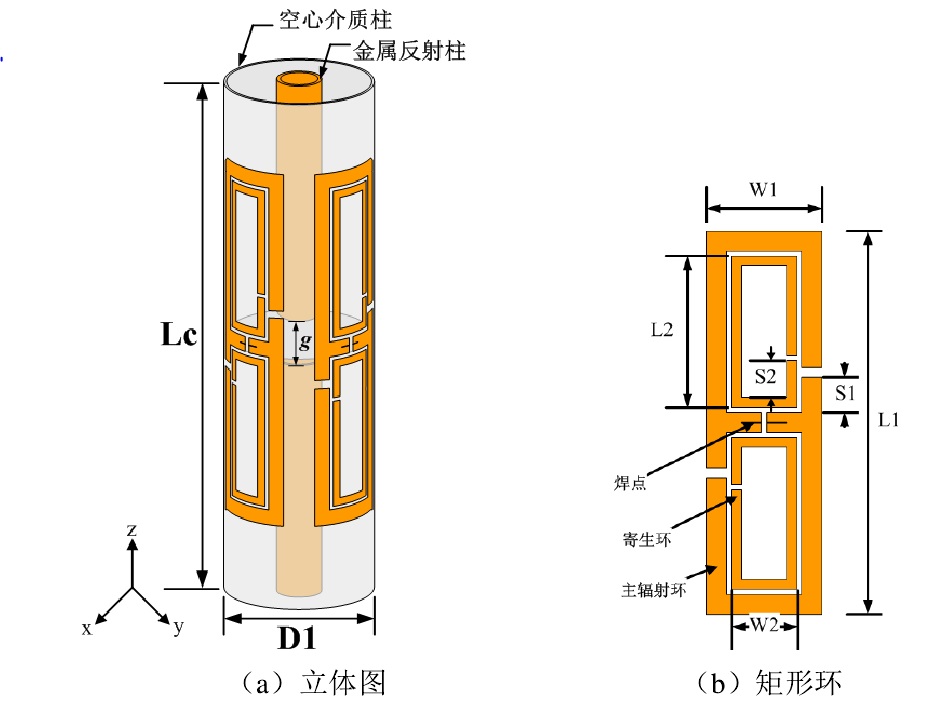

先把圆柱面,矩形环的平面图画好,同时选中矩形环和圆柱,然后Moduler---Surface---Wrap sheet,把平面的天线图绕到圆柱面上。这个操作有个前提,就是要把矩形环的一侧先移到圆柱面上,作为绕的起点
感谢大神,你是我的偶像

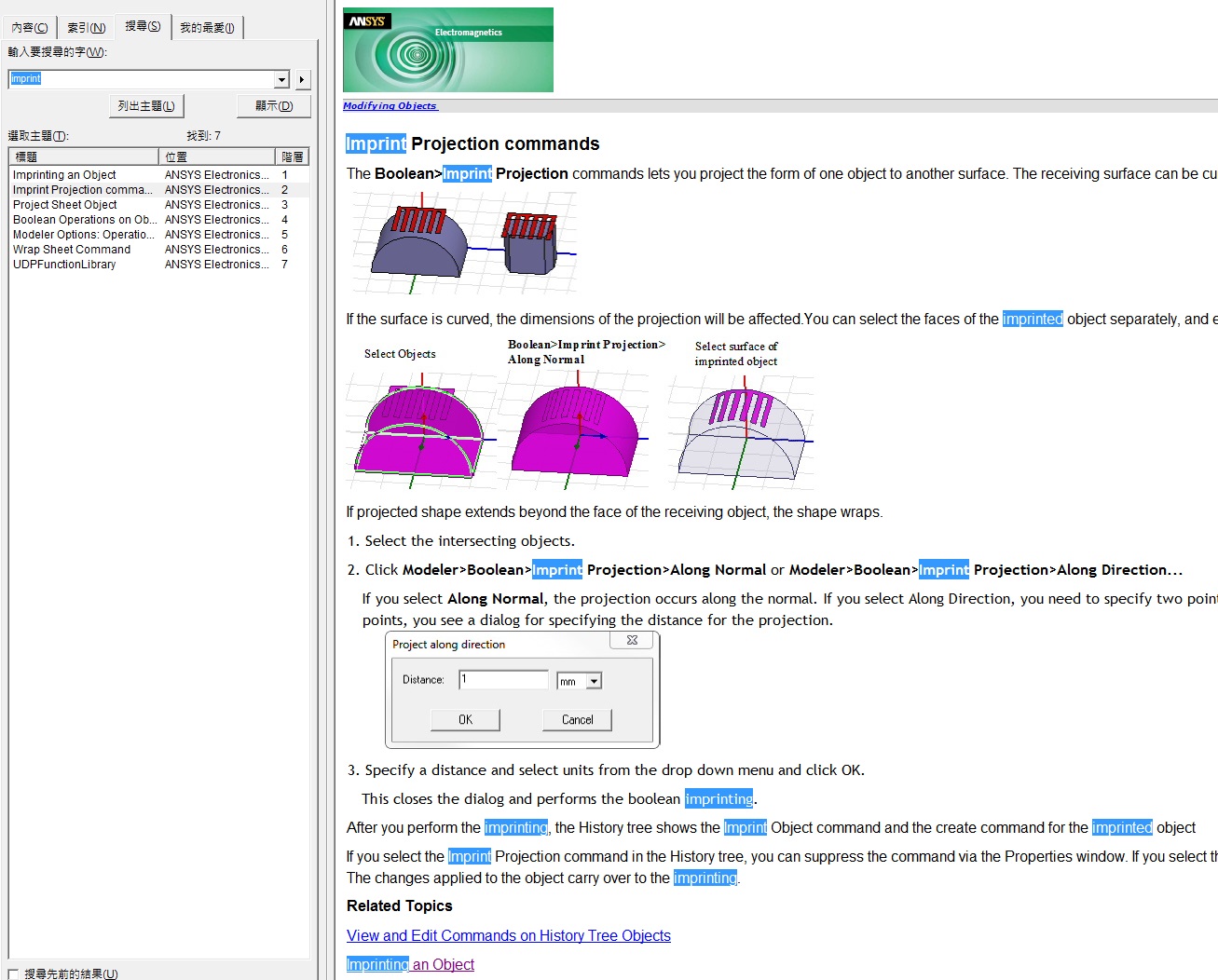

版本够新的话,有更懒的方法
学习了
很棒的技巧 ,謝謝分享
